ОВЕН ТРМ201 измеритель-регулятор

ОВЕН ТРМ201 измеритель-регулятор

Статус:  В наличии
Цена: 4 248.00 руб.
Описание

Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201

Назначение прибора ОВЕН ТРМ201

Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485.

Применяется ТРМ 201 для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).



Овен серии ТРМ 201


Стандартные модификации ОВЕН ТРМ 201 и цены
ТРМ201-Н.Р - цена 4 248,00 руб.
ТРМ201-Щ1.Р - цена 4 248,00 руб.
ТРМ201-Щ2.Р - цена 4 248,00 руб.
ТРМ201-Н2.Р - цена 4 897,00 руб.


регулятор одноканальный ОВЕН ТРМ201

Прибор ОВЕН ТРМ 201 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.



Области применения ТРМ201
Использование ТРМ201

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201


Измеритель-регулятор ОВЕН ТРМ 201 имеет следующие основные функции:
  • УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • РЕГУЛИРОВАНИЕ входной величины:
    - двухпозиционное регулирование;
    - аналоговое П-регулирование.
  • ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
  • РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
  • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов


Схема работы Овен ТРМ201


Питание измерителя-регулятора ОВЕН ТРМ201

Питание ТРМ201


Напряжение питания

90…245 В переменного тока

Частота напряжения питания

47...63 Гц


Универсальный вход измерителя-регулятора ТРМ201

Универсальный вход ТРМ201


Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

1 с

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

Предел допустимой основной погрешности:

– при использовании термопреобразователя сопротивления

±0,5 %

– для остальных видов сигналов

±0,25 %


Интерфейс связи измерителя-регулятора ТРМ 201

Интерфейс связи ТРМ 201


Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара


Корпус измерителя-регулятора ТРМ 201

 Характеристики корпуса ТРМ 201


Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96х96х70 мм, IP54*

Щитовой Щ2

96х48х100 мм, IP54*

Настенный Н

130х105х65 мм, IP44

* со стороны передней панели


Выходные устройства измерителя-регулятора ТРМ 201

Характеристики выходных устройств ТРМ 201


Обозн.

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В, cos   > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

С3

три симисторные оптопары для управления трехфазной нагрузкой

50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 0…1000 Ом,
напряжение питания 10...30 В пост. тока

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В,
макс. выходной ток 50 мА


Характеристики измерительных датчиков ТРМ 201

Характеристики измерительных датчиков ТРМ 201


Код in.t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200…+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

r391

ТСП50 W100 = 1.391

–200…+750 °С

r.391

ТСП100 W100 = 1.391

–200…+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

r426

ТСМ50 W100 = 1.426

–50…+200 °С

r.426

ТСМ100 W100 = 1.426

–50…+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

r428

ТСМ50 W100 = 1.428

–190…+200 °С

r.428

ТСМ100 W100 = 1.428

–190…+200 °С

E_A1

термопара ТВР (А-1)

0…+2500 °С

E_A2

термопара ТВР (А-2)

0…+1800 °C

E_A3

термопара ТВР (А-3)

0…+1800 °C

E_ _b

термопара ТПР (В)

+200…+1800 °C

E_ _J

термопара ТЖК (J)

–200…+1200 °С

E_ _K

термопара ТХА (K)

–200…+1300 °С

E_ _L

термопара ТХК (L)

–200…+800 °С

E_ _n

термопара ТНН (N)

–200…+1300 °С

E_ _r

термопара ТПП (R)

0…+1750 °C

E_ _S

термопара ТПП (S)

0…+1750 °C

E_ _t

термопара ТМК (Т)

–200…+400 °C

i 0_5

ток 0…5 мА

0…100 %

i 0.20

ток 0…20 мA

0…100 %

i 4.20

ток 4…20 мА

0…100 %

U-50

напряжение –50…+50 мВ

0…100 %

U0_1

напряжение 0…1 В

0…100 %


Условия эксплуатации измерителя-регулятора ТРМ 201

Условия эксплуатации ТРМ 201


Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +35 °С)

30...80 %



Прибор ТРМ201 теперь будет выпускаться и в новом эргономичном корпусе Н2

Дополнительные ценности:

1) удобство монтажа:
-корпус разбирается без применения отвертки, раскрывается как книжка;
-внутри схема подключения;
-есть место, куда убрать провода;
-есть возможность снимать прибор для настройки, не снимая монтажную крышку со стены;
-съемные клеммники;
-крепление на подрозетник или винтами к стене;
-крепления пружинящие, что позволяет сглаживать неровности стен;
-элементы на плате закрыты крышкой корпуса и не повреждаются;
-резиновые кнопки защищены крышкой;
2) новый красивый дизайн корпуса;
3) регулируемая яркость подсветки индикаторов;
4) удобная кнопочная панель управления.
Измеритель-регулятор ТРМ 201 внешний вид
Измеритель-регулятор ТРМ 201 внешний вид 2
Измеритель-регулятор ТРМ 201 в разборе

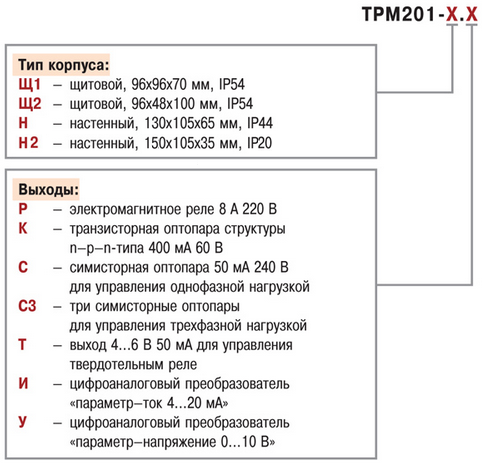

Модификации
ТРМ 201 модификации
