КТХА 01.02 КТХК 01.02 КТНН 01.02 КТЖК 01.02

Термопары КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02



Назначение термопар КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02

Предназначены для измерения температуры твердых, газообразных и жидких химически неаг­рессивных сред, а также агрессивных, не разру­шающих материал оболочки кабеля.

При установке на технологическом оборудо­вании сложной геометрии и труднодоступных мес­тах допускается изгибать термопреобразователи по длине для размещения рабочего спая в тре­буемой зоне измерения вплоть до сворачивания в петлю или спираль.

Термопреобразователи КТХА(ХК) 01.02 на­ружным диаметром 3-4 мм рекомендуются для контроля температуры стенок энергетических кот­лов. При этом монтажная длина ТП может превы­шать 20 метров.

Особенности термопар КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02

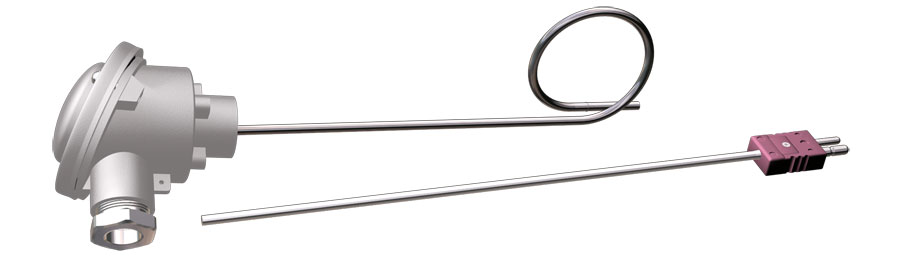

Рабочий спай термопреобразователей орга­низован внутри кабеля со стороны рабочего торца, который заглушен металлической пробкой. С дру­гого торца термопреобразователи оснащены клеммной головкой или термопарным разъёмом.

Для термопреобразователей с диаметром кабельной части 0.5-3 мм используются мини­разъемы, для диаметров 3-6 мм - клеммные го­ловки или стандартные разъемы.

Максимальный наружный диаметр компенса­ционного провода для мини-разъема - 5 мм, для стандартного разъема - 8 мм.

Разъемы для термопар соответствуют стан­дартам ASTM Е1684 и ASTM Е1129, вносят по­грешность не более 1,1 °С при разнице темпера­тур на разъеме в 40° С. Эта погрешность будет пропорционально уменьшаться при уменьшении разницы температур.

Для монтажа ТП на объекте используются передвижные штуцера ЮНКЖ 031, рассчитанные на условное давлении 0,4 МПа.

Для удлинения измерительных линий ТП ти­пов КТХА, КТНН, КТЖК с разъемами могут ком­плектоваться адаптерами (см. «Приложения»).







Характеристики термопар КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02



Диапазон рабочих температур (Т_р) и номинальная температура применения (Т_н) термопар КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02



тип ТП	Тр, °с	Тн, 'С	материал защитной оболочки	диаметр оболочки, d, мм
КТНН	от -40 до 800	600	С321 - сталь AISI 321	1,5; 2; 3; 4,5; 6
	от -40 до 900	700	С316 - сталь AISI 316	1,5; 2; 3; 4,5; 6
	от -40 до 900	800	Т310 - сталь AISI 310, T600 - сплав Inconel 600	1,5; 2
	от -40 до 1000	900		3
	от -40 до 1100	1000		4,5; 6
	от-40 до 1150	1000	Т740_ сплав Alloy 740	3
	от -40 до 1250	1100		4,5; 6
КТХА	от -40 до 700	-	С321 - сталь AISI 321, С316- сталь AISI 316, Т600 - сплав Inconel 600	0,5; 1
	от -40 до 800	600	С321 - сталь AISI 321	1,5; 2; 3; 4,5; 6
	от -40 до 900	700	С316 - сталь AISI 316	1,5; 2; 3; 4,5; 6
	от -40 до 900	700	Т310 - сталь AISI 310, Т600 - сплав Inconel 600, Т446 - сталь AISI 446	1,5; 2
	от -40 до 1000	800		3
	от -40 до 1100	900		4,5; 6
КТЖК	от-40 до ,450	350	С321 - сталь AISI 321, С316 - сталь AISI 316	2
	от -40 до 550	450		3
	от -40 до 650	550		4,5
	от -40 до 750	650		6
КТХК	от -40 до 600	450	С10-сталь 12Х18Н10Т	1,5; 3; 4; 5

• класс допуска

1 или 2 - для КТХА, КТНН, КТЖК; 2 - для КТХК

• рабочий спай

изолирован или не изолирован от оболочки кабеля

• показатель тепловой инерции, с

не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):



Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
	d = 0.5	d = 1.0	d=1.5; 2	d = 3.0	d = 4.0	d = 4.5	d = 5.0
Изолированный от оболочки	0.2	0.5	1.0	2.0	3.0	3.0	4.0
Неизолированный от оболочки	<0.1	0.2	0.5	1.5	2.0	2.0	3.0

• устойчивость к механическим воздействиям по МЭК 61515: термопреобразователь может навиваться на цилиндр радиусом, равным пятикратному диаметру d, без изменения технических характеристик
• проверка производится:

- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 ГСИ. Преобразователи термоэлектриче­ские с длиной погружаемой части менее 250 мм. Методика поверки;

- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

• межповерочный интервал (МПИ)

для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска «Dk2» («Dk1» только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С, установлен межповерочный интервал (МПИ) четыре года, для остальных - два года.



Модификации термопар КТХА 01.02, КТХК 01.02, КТНН 01.02, КТЖК 01.02

Перечень основных исполнений термопреобразователей модификации 01.02

Длина монтажной части L: 80, 100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3550, 4000, 5000, 5600, 6300, 7100, 8000, 9000, 10000, 11200, 12500, 14000, 16000, 18000, 20000 мм и более.

Тип ТП	Конструктивная модификация		МПИ класс допуска	Вид и кол-во рабочих спаев	Материал защитной оболочки	Диаметр, d, мм	Длина монтажной части, L, мм
	модифи­ кация	типовой вариант					min	max
КТХА	01.02	-001, -002	(D)k1 , (D)k2	И, Н	Т310. Т600	0.5, 1.0, 1.5, 2.0	80	20000
		-010, -003, -004			Т310**, Т600. С321**, C316	3.0, 4.0, 4.5
					Т446	4.5
		-010		И2, Н2	Т310, С321	3.0, 4.5
КТНН		-010, -003, -004		И, Н	Т310. Т740, Т600, С321, С318	3.0, 4.5
		-010		И2, Н2	Т740	4.5
КТХК		-010		И, Н	С10	3.0, 4.0, 5.0
				И2, Н2		4.6
КТЖК		-010, -003, -004		И, Н	С321, С316	3.0, 4.5
		-010		И2, Н2		4.5

Принцип работы датчиков температуры типа КТХА, КТНН, КТХК, КТЖК, КТМК

Принцип действия датчиков температуры КТХА, КТНН, КТХК, КТЖК, КТМК (а также их исполнений Ех) основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорцио нальной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов. Датчики температуры КТХА, КТНН, КТХК, КТЖК, КТМК состоят из одного, или нескольких конструктивно связанных, первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или удлиняющих проводов.

В ходе эксплуатации метрологические характеристики термопар неизбежно изменяются. Скорость изменения зависит от многих факторов таких как: температура эксплуатации, скорость и частота изменений температуры, наличие химически активных веществ в измеряемой среде и т.д. В связи с этим для датчиков КТХА, КТНН, КТХК, КТЖК, КТМК введены группы условий эксплуатации и в зависимости от этой группы нормированы допустимые значения дрейфа метрологических характеристик термопар.
