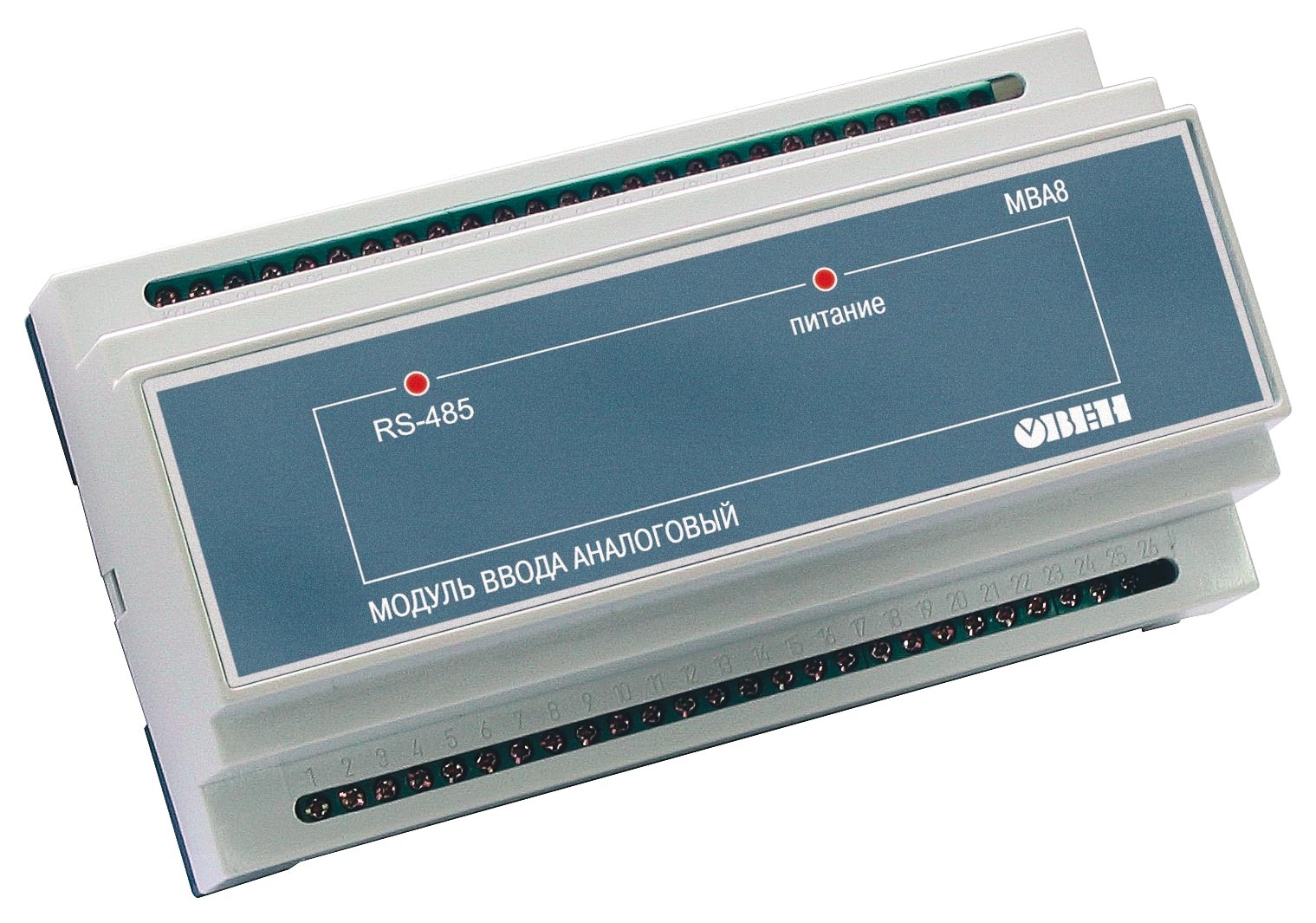

| | МВА8 Модуль ввода аналоговый | | |
|
Модуль ввода аналоговый ОВЕН МВА8 Внимание: снят с производства!Назначение ОВЕН МВА8 Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485. Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей. Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети. Модуль ввода выпускается в корпусе типа Д9 с креплением на DIN-рейку.
Основные функции модуля ввода - ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других физических величин
- ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входных сигналов, масштабирование показаний датчиков с унифицированным выходным сигналом (активных датчиков)
- ПЕРЕДАЧА ИЗМЕРЕННЫХ ЗНАЧЕНИЙ ПО ИНТЕРФЕЙСУ RS-485
- ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
- БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МВА8»:
– конфигурирование прибора на ПК;
– регистрация текущих измерений. - ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц
Бесплатно в комплект поставки модуля ввода входят: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110 Технические характеристики Питание
| Напряжение питания | 90…245 В переменного тока частотой 47…63 Гц | Потребляемая мощность | не более 6 ВА |
Входы
| Количество входов | 8 | Минимальное время опроса одного входа | 0,3 с | Минимальное время опроса восьми входов | 2 с | Напряжение источника питания активных датчиков | 24±3 В постоянного тока | Максимальный ток нагрузки источника питания активных датчиков | 180 мА | Входное сопротивление при измерении: | | — напряжения | >100 кОм | — тока (внешний резистор) | 100 Ом ± 0,1 % | Макс. напряжение перегрузки на входе | 15 В |
Интерфейс
| Тип интерфейса | RS-485 | Скорость передачи данных, кбит/с | 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2 | Максимальная длина линии связи | 1200 м | Протокол передачи данных | ОВЕН
Modbus RTU
Modbus ASCII
DCON | Максимальное количество модулей в сети: | | — для протокола ОВЕН при длине сетевого адреса 8 бит | 32 | — для протокола ОВЕН при длине сетевого адреса 11 бит | 256 | — для протокола Modbus | 256 |
Процессор
| Встроенный процессор | AТMega 128 | Таймер | сторожевой |
Гальваническая изоляция
| Допустимое напряжение изоляции между входами и линией интерфейса | 1500 В |
Корпус
| Тип корпуса | на DIN-рейку Д9 | Габаритные размеры корпуса | 157х86х58 мм | Степень защиты корпуса | IP20 |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С | Атмосферное давление | 86...106,7 кПа | Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Предел основной приведенной погрешности | ТСМ (Cu50) W100=1,426 | –50...+200 °С | 0,25 % | ТСМ (50М) W100=1,428 | –190...+200 °С | 0,25 % | ТСП (Pt50) W100=1,385 | –200...+750 °С | 0,25 % | ТСП (50П) W100=1,391 | –200...+750 °С | 0,25 % | ТСМ (Cu100) W100=1,426 | –50...+200 °С | 0,25 % | ТСМ (100М) W100=1,428 | –190...+200 °С | 0,25 % | ТСП (Pt100) W100=1,385 | –200...+750 °С | 0,25 % | ТСП (100П) W100=1,391 | –200...+750 °С | 0,25 % | ТСН (Ni100) W100=1,617 | –60...+180 °С | 0,25 % | ТСМ (Cu500) W100=1,426 | –50...+200 °С | 0,25 % | ТСМ (500М) W100=1,428 | –190...+200 °С | 0,25 % | ТСП (Pt500) W100=1,385 | –200...+650 °С | 0,25 % | ТСП (500П) W100=1,391 | –200...+650 °С | 0,25 % | ТСН (Ni500) W100=1,617 | –60...+180 °С | 0,25 % | ТСМ (Cu1000) W100=1,426 | –50...+200 °С | 0,25 % | ТСМ (1000М) W100=1,428 | –190...+200 °С | 0,25 % | ТСП (Pt1000) W100=1,385 | –200...+650 °С | 0,25 % | ТСП (1000П) W100=1,391 | –200...+650 °С | 0,25 % | ТСН (Ni1000) W100=1,617 | –60...+180 °С | 0,25 % | ТХК (L) | –200...+800 °С | 0,5 % | ТЖК (J) | –200...+1200 °С | 0,5 % | ТНН (N) | –200...+1300 °С | 0,5 % | ТХА (K) | –200...+1300 °С | 0,5 % | ТПП (S) | 0...+1750 °С | 0,5 % | ТПП (R) | 0...+1750 °С | 0,5 % | ТПР (В) | +200...+1800 °С | 0,5 % | ТВР (А-1) | 0...+2500 °С | 0,5 % | ТВР (А-2) | 0...+1800 °С | 0,5 % | ТВР (А-3) | 0...+1600 °С | 0,5 % | ТМК (Т) | –200...+400 °С | 0,5 % | Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА | 0...100 % | 0,25 % | Сигналы напряжения –50...+50 мВ; 0...1 В | 0...100 % | 0,25 % | Датчик положения задвижки: | | | – резистивный (до 900 Ом) | 0…100 % | не устанавливается | – токовый 0(4)…20 мА | 0…100 % | не устанавливается | – токовый 0…5 мА | 0…100 % | не устанавливается |
