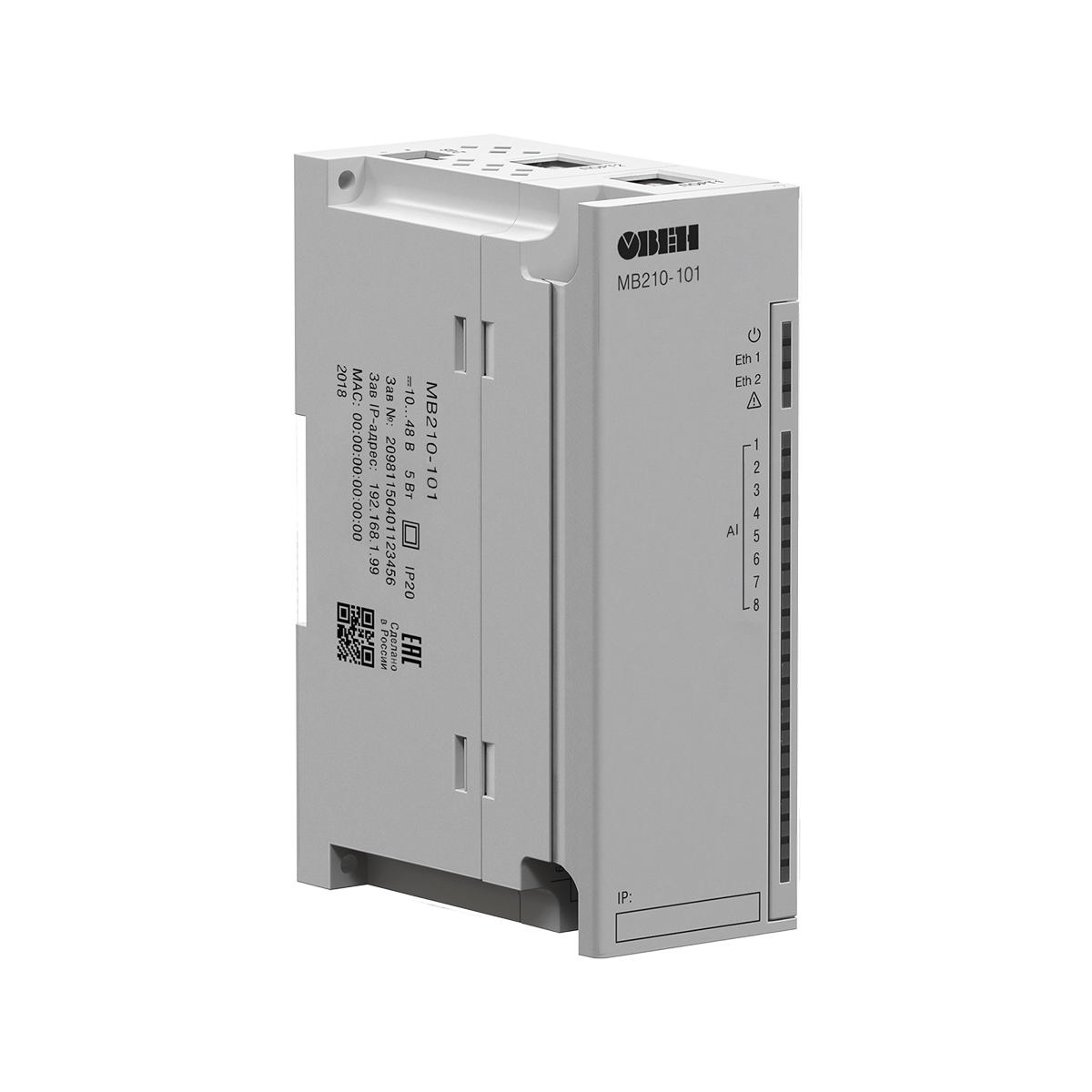

Модули аналогового ввода с универсальными входами (Ethernet) МВ210
Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Стандартные позиции (цены указаны с НДС)
МВ210-202 6 780,00 ₽ ЗАКАЗАТЬ
МВ210-204 6 780,00 ₽ ЗАКАЗАТЬ
МВ210-221 7 260,00 ₽ ЗАКАЗАТЬ
МВ210-101 8 100,00 ₽ ЗАКАЗАТЬ
Особенности модуля МВ210
Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
Индивидуальная конфигурация для каждого входа
Сдвоенный 2-портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud
Конфигурирование модуля МВ210
Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Характеристики модуля МВ210
| Входы |
| Количество входов | 8 AI |
| Разрядность АЦП | 16 бит |
| Типы поддерживаемых сигналов | - унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
|
| Характеристики аналоговых входов (AI) |
| Гальваническая развязка входов | – |
| Предел основной приведенной погрешности | унифицированные сигналы | ±0,25 % |
| термосопротивления | ±0,25 % |
| термопары | ±0,5 % |
| сопротивление | ±0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | не более 0,3 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | термосопротивления | не более 0,125 % |
| термопары | не более 0,25 % |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 сек |
| термосопротивления | не более 0,9 сек |
| термопары | не более 0,6 сек |
| сопротивления | не более 0,6 сек |
| Сопротивление встроенного токоизмерительного резистора | 51 Ом |
| Питание |
| Напряжение питания | =10…48 (номинальное =24) В |
| Потребляемая мощность | не более 4 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Общие параметры |
| Габаритные размеры | (123×83×42) ±1 мм |
| Степень защитыкорпуса | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 10 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % |
| Flash-память (архив) |
| Максимальный размер файла архива | 2 кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи | 10 сек |
| Часы реального времени |
| Погрешность хода | при температуре +25 °С | не более 1 секунды в сутки |
| при температуре -40 °С | не более 3 секунд в сутки |
| Тип питания | батарея CR2032 |
| Время работы часов реального времени на одной батарее | 6 лет |
| Комплектность |
| Прибор | 1 шт. |
| Паспорт и Гарантийный талон | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. |
| Диск с ПО | 1 шт. |
| Кабель патч-корд UTP 5e 150 мм | 1 шт. |
| Клемма питания 2EGTK-5-02P-14 | 1 шт. |
| Заглушка разъема Ethernet | 1 шт. |
