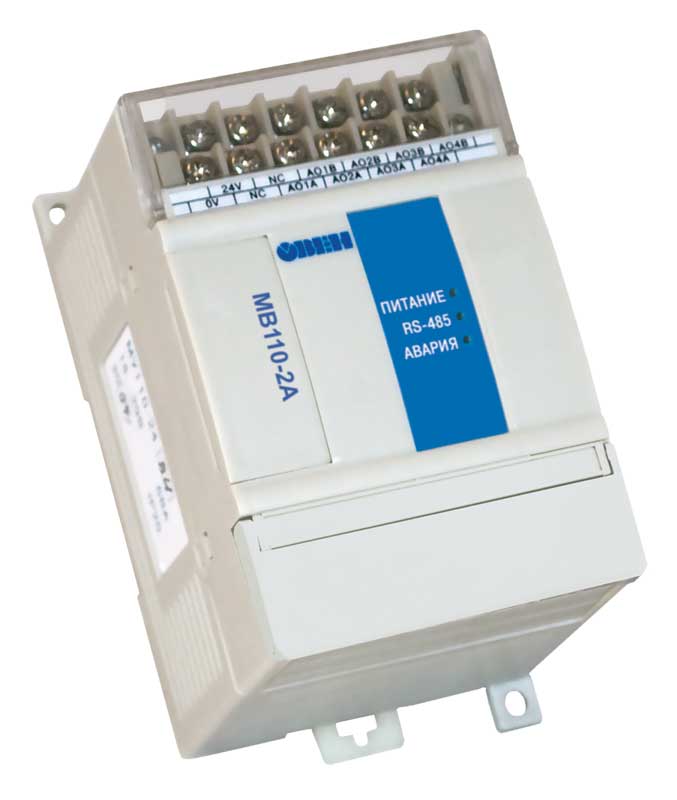

Модуль ввода аналоговых сигналов ОВЕН МВ110-2А Назначение прибора модуля ввода аналоговых сигналов ОВЕН МВ110-2А Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485. Приборы могут быть использованы для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п. К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода аналоговых сигналов ОВЕН МВ110-2А - 2 универсальных канала аналогового ввода
- Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм
- Частота измерений: до 0,3 сек на канал
- Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Унифицированные сигналы: 4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
- Напряжение питания: ~220 В и =24 В (универсальный источник питания)
- Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А
Рекомендации к использованию - Для увеличения числа входов любых модификаций ОВЕН ПЛК
- Для удаленного ввода сигналов при подключении к SCADA-системам и другому ПО
- Для передачи данных через радио-модемы или сети GSM
- Для передачи данных на панели оператора
- Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена ModBus-ASCII, ModBus-RTU, DCON, ОВЕН
Технические характеристики Технические характеристики прибора МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п. К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Наименование | Значение | Напряжение питания: | 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или 20...375 В постоянного тока (номинальное напряжение 24 В) | Потребляемая мощность, ВА, не более | 6 | Количество аналоговых входов | 2 | Время опроса одного входа*: | | – термометры сопротивления, с, не более | 0,8 | – термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более | 0,4 | Предел основной приведенной погрешности при измерении: | | – термоэлектрическими преобразователями, % | +0,5 | – термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, % | +0,25 | Напряжение встроенного источника питания, В | 24 ±3 | Ток встроенного источника питания, мА, не более | 50 | Интерфейс связи с компьютером | RS-485 | Максимальная скорость обмена по интерфейсу RS-485, бит/сек | 115200 | Протокол связи, используемый для передачи информации | ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON | Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки | Габаритные размеры прибора, мм | (63х110х73)±1 | Масса прибора, кг, не более | 0,5 | Средний срок службы, лет | 8 |
*Опрос входов происходит последовательно, т.е. опрос двух входов займет время, равное сумме опросов входа 1 и входа 2.
Используемые на входе сигналы постоянного тока, напряжения и сопротивления
| Наименование | Диапазон измерений, % | Значение единицы младшего разряда, ед. изм. | Предел основной приведенной погрешности, % | Сигнал постоянного напряжения | –50…+50 мВ | 0…100 | 0,1 | ±0,25 | Унифицированные сигналы по ГОСТ 26.011-80 | 0...1 В | 0...100 | 0,1 | +0,25 | 0...5 мА | 0...100 | 0,1 | +0,25 | 0...20 мА | 0...100 | 0,1 | 4...20 мА | 0...100 | 0,1 | Сигнал сопротивления | 0…5000 Ом | 0,5*…100 | 0,1 | ±0,25 |
|
|
|
|
|
*Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика.
Используемые на входе первичные преобразователи (датчики)
| Наименование | Диапазон измерений, оС | Значение единицы младшего разряда, оС | Предел основной приведенной погрешности, % | Термометры сопротивления по ГОСТ Р 8.625-2006 Термопреобразователи сопротивления по ГОСТ 6651-94* | Cu 50 (a=0,00426 оС -1) | –50…+200 | 0,1 | +0,25 | 50М (a=0,00428 оС -1) | –200…+200 | 0,1 | Pt 50 (a=0,00385 оС -1) | –200…+850 | 0,1 | 50П (a=0,00391 оС -1) | –240…+1100 | 0,1 | Cu 100 (a=0,00426 оС -1) | –50…+200 | 0,1 | 100М (a=0,00428 оС -1) | –200…+200 | 0,1 | Pt 100 (a=0,00385 оС -1) | –200…+850 | 0,1 | 100П (a=0,00391 оС -1) | –240…+1100 | 0,1 | Ni 100 (a=0,00617 оС -1) | –60…+180 | 0,1 | Pt 500 (a=0,00385 оС -1) | –200…+850 | 0,1 | 500П (a=0,00391 оС -1) | –250…+1100 | 0,1 | Cu 500 (a=0,00426 оС -1) | –50...+200 | 0,1 | 500М (a=0,00428 оС -1) | –200...+200 | 0,1 | Ni500 (a=0,00617 оС -1) | –60...+180 | 0,1 | Cu 1000 (a=0,00426 оС -1) | –50...+200 | 0,1 | 1000М (a=0,00428 оС -1) | –200...+200 | 0,1 | Pt 1000 (a=0,00385 оС -1) | –200...+850 | 0,1 | 1000П (a=0,00391 оС -1) | –250...+1100 | 0,1 | Ni 1000 (a=0,00617 оС -1) | –60...+180 | 0,1 | Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | TХК (L) | –200…+800 | 0,1 | +0,5 | TЖК (J) | –200…+1200 | 0,1 | TНН (N) | –200…+1300 | 0,1 | TХА (К) | –200…+1360 | 0,1 | TПП (S) | –50…+1750 | 0,1 | TПП (R) | –50…+1750 | 0,1 | TПР (В) | +200…+1800 | 0,1 | TВР (А-1) | 0…+2500 | 0,1 | TВР (А-2) | 0…+1800 | 0,1 | TВР (А-3) | 0…+1800 | 0,1 | TМК (Т) | –250…+400 | 0,1 |
|
|
|
|
|
*Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для использования в странах СНГ
Условия эксплуатации прибора Прибор эксплуатируется при следующих условиях: - закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84. По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84. По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84. Похожие товары Модули аналогового...  Модули дискретного...  МЭ110-220.3М Модуль...
| |
