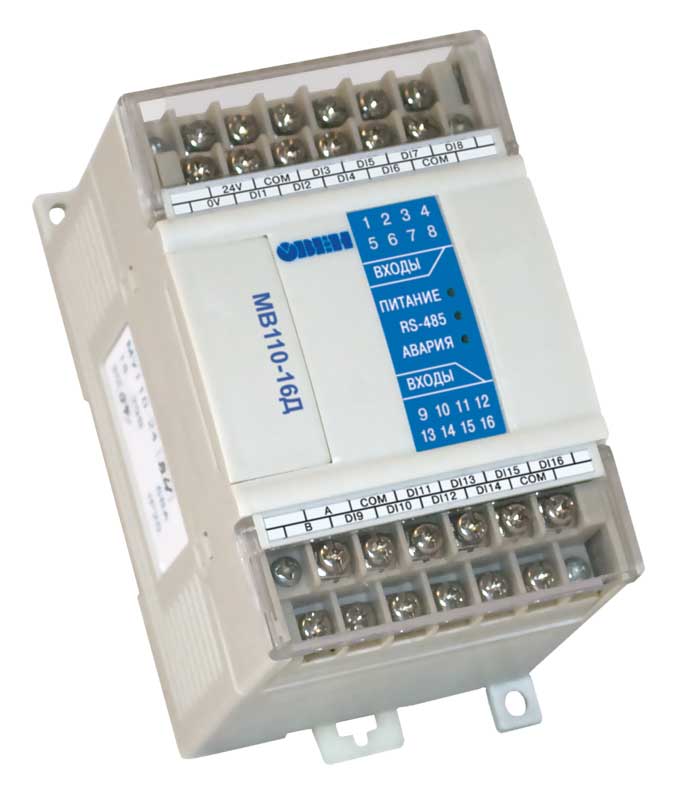

МВ110-16Д Модуль ввода дискретных сигналов

МВ110-16Д Модуль ввода дискретных сигналов

Статус:  Под заказ
Описание

Модуль ввода дискретных сигналов МВ110-16Д

Назначение модуля ввода дискретных сигналов Овен МВ110-16Д

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Модуль ввода дискретных сигналов МВ110-16Д

Модуль ввода МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь. Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов Овен МВ110-16Д


Модули ввода серии МВ 110 обладают следующими отличительными особенностями:
  • 16 каналов дискретного ввода, без изоляции
  • Типы сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала
  • Напряжение питания: ~220 В и =24 В (универсальный источник питания)

* Также выпускаются модификации с питанием ~220 В или =24 В



Технические характеристики модуля ввода дискретных сигналов Овен МВ110-16Д


Технические характеристики модуля ввода серии Овен МВ 110 представлены в следующей таблице.



Наименование



Значение

Потребляемая мощность, ВА, не более

6

Количество дискретных входов

16

Интерфейс связи с компьютером

RS-485

Максимальная скорость обмена по интерфейсу RS-485, бит/сек

115200

Протокол связи, используемый для передачи информации

ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON

Степень защиты корпуса

IP20

Габаритные размеры прибора, мм

(63х110х73)±1

Масса прибора, кг, не более

0,5

Средний срок службы, лет

8


Параметры дискретных входов

Наименование параметра

Дискретный вход (Д)

Дискретный двунаправленный вход (изолированный) (ДН)

Гальваническая развязка дискретных входов

-

Групповая

Электрическая прочность изоляции дискретных входов, В

-

1500

Максимальная частота сигнала, подаваемого на дискретный вход, кГц

1

Минимальная длительность импульса, воспринимаемого дискретным входом, мс

0.5  (скважность 2 для частоты 1 кГц)

Напряжение питания дискретных входов, В

-

24±3

Максимальный входной ток дискретного входа, мА, не более

7

8,5 (при напряжении питания входа 27В)

Ток «логической единицы», мА, не менее

-

4,5

Ток «логического нуля», мА, не более

-

1,5

Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более

100

-

Тип датчика дискретного входа

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор).

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа.


Напряжение питания

Наименование

Значение

МВ110-220.16Д(ДН)

МВ110-24.16Д(ДН)

90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц

18...29 В постоянного тока

(номинальное напряжение 24 В)

МВ110-224.16Д(ДН)

90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)


Условия эксплуатации модуля ввода Овен МВ110-16Д


Условия эксплуатации модуля ввода дискретных сигналов представлены в следующей таблице.

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
