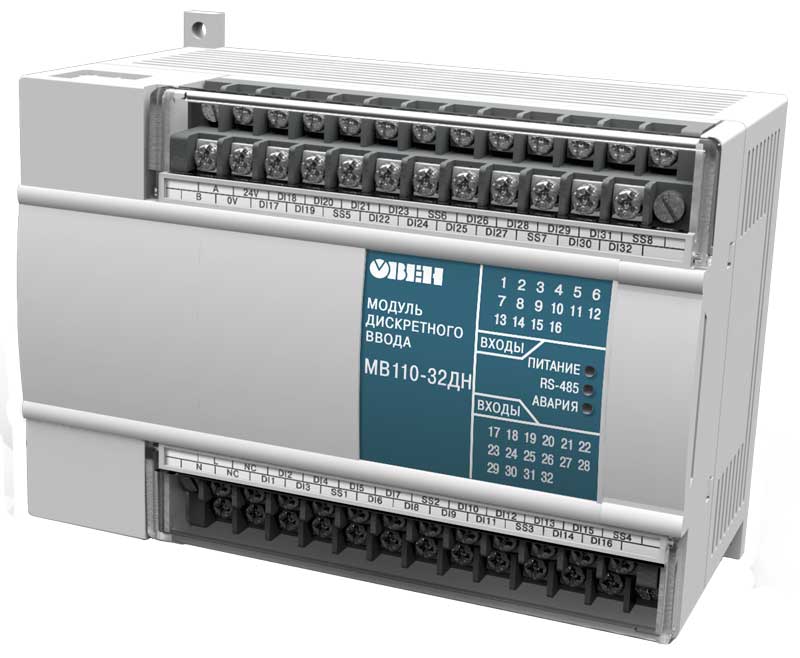

МВ110-32ДН Модуль ввода дискретных сигналов

МВ110-32ДН Модуль ввода дискретных сигналов

Назначение модуля ввода дискретных сигналов МВ110-32ДН

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.
Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Описание модуля ввода дискретных сигналов МВ110-32ДН

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля ввода дискретных сигналов МВ110-32ДН

Характеристики модуля ввода дискретных сигналов МВ110-32ДН

32 канала дискретного ввода
Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
Счетчик импульсов для каждого канала

Напряжение питания:

МВ110-220.32ДН 90..264В переменного тока (номинальное напряжение 220В) частотой 47..63Гц
МВ110-24.32ДН 18..29В постоянного тока (номинальное напряжение 24В)
