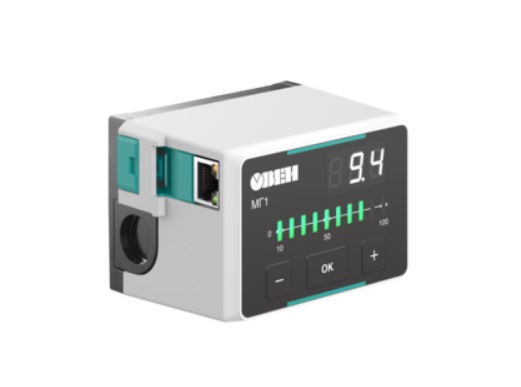

МГ1 топочный автомат горения

ОВЕН МГ1 топочный автомат горения

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.



Управление горелками ОВЕН МГ1:
- 1- и 2-ступенчатыми горелками малой и средней мощности.
- Модулируемыми горелками малой и средней мощности.

Режимы работы ОВЕН МГ1
- Горелки могут работать как в прерывистом,
- так и в постоянном режиме.

Контроль пламени
- Осуществляется с использованием датчиков:
- Ионизационный электрод.
- Фотодатчик инфракрасного свечения пламени.
- Ультрафиолетовый датчик контроля голубого пламени.

Индикация
- МГ1 совмещает в себе функцию индикации уровня пламени.

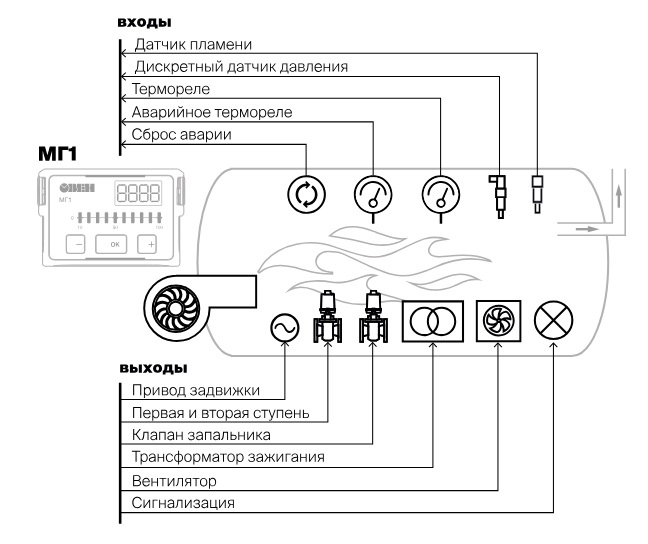

Управление розжигом горелки ОВЕН МГ1:

• Контроллер ОВЕН МГ1 автоматически запускает горелку. Перед запуском он проверяет:
• Корректность заданных настроек горения.
• Наличие питания и уровень напряжения.
• Состояние реле давления воздуха.
• Затемненность датчика пламени и отсутствие постороннего света.
• Состояние цепей безопасности.
• Сигнал с датчика пламени.
• Состояние реле, заслонок и клапанов.
• Температуру контроллера.
• Обрывы и короткие замыкания в цепях.
• Эти проверки снижают риск аварий и обеспечивают надежную работу системы.

Контроль горения

• Контроллер отслеживает параметры горения в реальном времени:
• Уровень пламени.
• Тягу в топке.
• Давление газа.
• Другие важные показатели. Для контроля пламени используются ионизационные электроды и фотодатчики (инфракрасные или ультрафиолетовые).

Автоматический повторный розжиг
- При затухании пламени или сбоях процесса розжига контроллер перезапускает горелку. Настройки позволяют задать количество повторных запусков.
