КТР-121.02 каскадные регуляторы котлов

КТР-121.02 каскадные регуляторы котлов

Статус:  В наличии
Цена: 0.00 руб.
Описание

КТР-121.02 каскадные регуляторы котлов

КТР-121.02 предназначены для управления каскадом котлов. Применяются на отопительных и производственных котельных с автоматизированными газовыми и жидкотопливными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования. Подробнее о всей линейке КТР-121

ОВЕН КТР-121.02 каскадные регуляторы котлов

Функциональные возможности КТР-121.02

Регулирование температуры подачи в общем коллекторе или трубопроводе.
Погодозависимое регулирование температуры подачи воды.
Управление каскадом до 4-х котлов.
Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
Автоматическая смена ведущего котла по времени наработки.
Контроль обратной связи каждой горелки.
Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
Контроль давления воды в общем коллекторе или трубопроводе.
Применение с датчиками РТ100/РТ1000 и 100М, NTC10k.
Расширение функциональных возможностей
Общекотельные аварии

Подключение к любому каскадному регулятору модуля ОВЕН ПРМ расширяет возможности контроля и диспетчеризации общекотельных аварий. Для использования функций модуля достаточно подключить модуль ПРМ к каскадному контроллеру по внутренней шине. Модуль ПРМ приобретается отдельно.


Входные сигналы

Датчик загазованности СН4
Датчик загазованности СО
Датчик Охрана/Взлом
Пожарный сигнализатор
Реле минимального давления газа на вводе котельной
Реле максимального давления газа на вводе котельной
Положение ГК на вводе


Сигнальные лампы

Давление воды не норма
Авария загазованности СН4
Авария загазованности СО
Охрана/Взлом
Пожар
Давление газа на вводе не норма
Авария циркуляционных насосов
Авария насосов подпитки

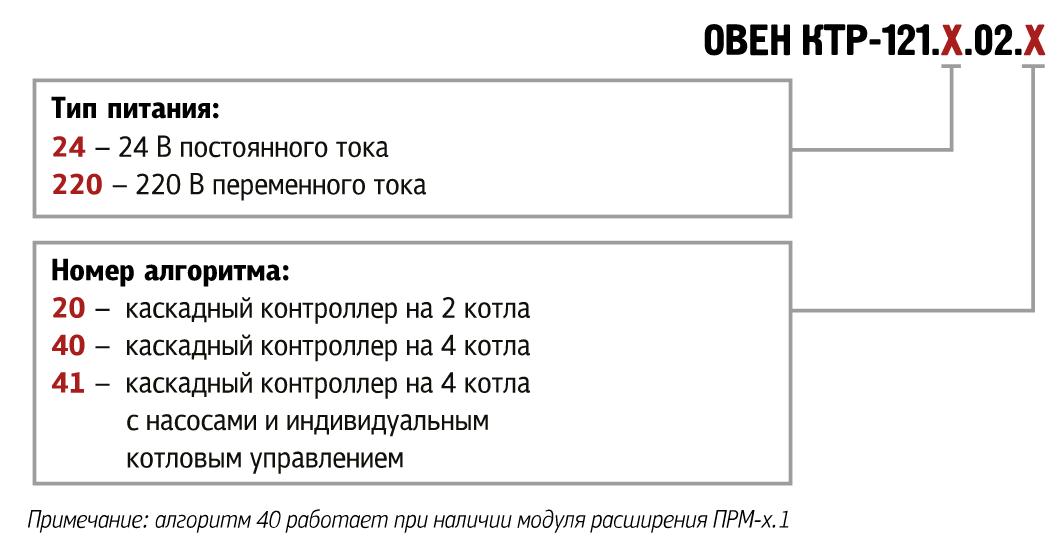

Модификации КТР-121.02 каскадные регуляторы котлов

Тепловые регуляторы контуров отопления и ГВС (начало продаж – I кв. 2019 г.)

Подключение к каскадному регулятору КТР-121.02 контроллеров линейки КТР-121.х.03.х обеспечивает возможность управления контурами отопления и ГВС. В комплекте с датчиками и исполнительными механизмами КТР-121.х.03.х осуществляет контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров и контуров подпитки.

Удаленный контроль и управление котельной через облачный сервис OwenCloud

Возможности: КТР-121.02

Удаленный контроль и управление.
Просмотр данных и статистики работы котельной.
Аварийные уведомления на почту или SMS.
Отображение объектов на карте.
Сохранение и экспорт данных для составления отчетностей.

Параметр

Значение

КТР-121-220.02.х

КТР-121-24.02.х

Диапазон напряжения питания, В

94…264 (номинальное 120…230 В при частоте 47…63 Гц)

19…30 (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)

Потребляемая мощность, не более

17 ВА

10 Вт

Встроенный источник питания

есть

-

Выходное напряжение встроенного источника питания постоянного тока, В

 24 ± 3

-

Ток нагрузки встроенного источника питания, мА, не более

100

-

Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

-

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123×90×58

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6

Средний срок службы, лет

8

Дискретные входы

Количество входов

8

Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)

Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)

Тип подключаемого датчика

Механические коммутационные устройства

(реле, контакты кнопок и выключателей)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала, соответствующий «логической единице», В

159…264

15…30

Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2

Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30

Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)

Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип датчика

  • Pt1000/Pt100: α = 0,00385 1/°С (–200...+850 °C);
  • 100M: α = 0,00426 1/°С (–180...+200 °C);
  • 4...20 мА;
  • NTC10k: R25=10000(B25/100=3950(-20...+125 °C))

Предел основной приведенной погрешности, %

±0,5

Период обновления результатов измерения четырех каналов, мс, не более

10

Гальваническая развязка

Отсутствует

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность изоляции, В

2830

Коммутируемое напряжение в нагрузке, В, не более

– для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока 250 (резистивная нагрузка)

Допустимый ток нагрузки, не более

5 А

3 А

Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)

Механический ресурс реле, циклов, не менее

10 000 000

Индикация и элементы управления

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

КТР-121 – это линейка приборов с готовыми алгоритмами для блочно-модульных, стационарных, крышных водогрейных котельных с жидкотопливными или газовыми горелками со встроенным топочным автоматом.

Алгоритмы КТР-121 разделены по функциональным задачам автоматизации котельной. Линейка состоит из 3-х групп алгоритмов:

КТР-121.01.хх – для одного котла (котловые регуляторы).
КТР-121.02.хх – для каскада 2…4 котлов (каскадные контроллеры).
КТР-121.03.хх – для контуров отопления и ГВС (тепловые регуляторы).
Объединение в единую систему нескольких приборов КТР-121 позволяет получить решения для сложных схем котельных. Разнообразие комбинаций алгоритмов дает возможность оптимально подобрать набор автоматических средств управления для различных котельных.

Условные обозначения
Рп – давление подачи
Тп – температура подачи
Тоб – температура обратной воды
PSD – реле перепада давления
PS – реле давления
FS – реле протока
НК – насос котловой
НРЦ – насос рециркуляции
М – клапаны регулирующие с электроприводом


Расширение функциональных возможностей
Объединение в каскад

Подключение до 4-х приборов КТР-121.01.10 к каскадному общекотельному регулятору КТР-121.02.41 позволяет расширить функции управления котельной с организацией смены ведущего котла, погодозависимого управления, управления сетевыми насосами и подпиткой и пр. Для использования функций общекотельного регулятора достаточно соединить необходимые модификации КТР-121 по интерфейсной линии RS-485.
