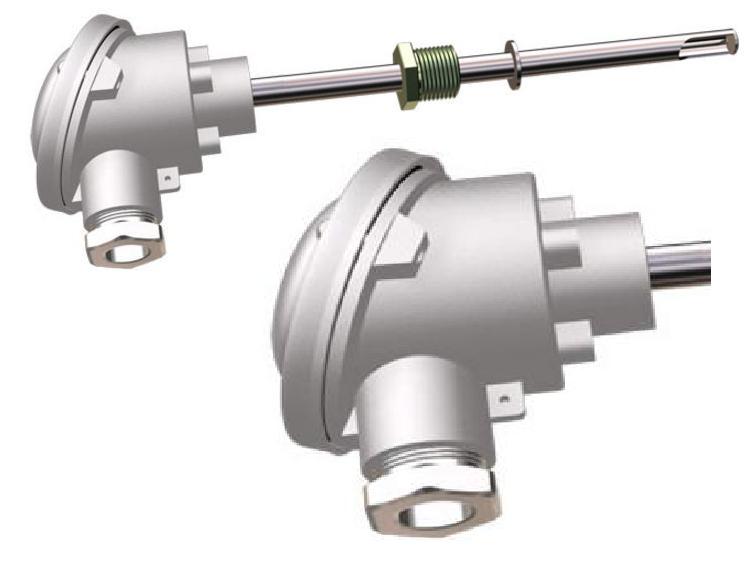

/eshop/files/eshop_item/fa/423/002.jpg/var/www/dis_rostov_r_usr22/data/www/dis-rostov.ru//eshop/files/eshop_item/fa/423/002.jpgТермопара 01.10 КТХА, КТНН, КТХК, КТЖК

Термопара 01.10 КТХА, КТНН, КТХК, КТЖК

Статус:  Под заказ
Описание

Термоэлектрические преобразователи (термопары) 01.10; тип КТХА, КТНН, КТХК, КТЖК



Термопары предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.



термопара 01.10

Термопреобразователи КТхх 01.10 диаметром d = 10 мм рекомендуются для самостоятельного применения, диаметром d = 8 мм - для примене­ния с защитными гильзами ЮНКЖ

Термопреобразователи модификаций 01.10 имеют неразборную конструкцию, т.к. имеют общую пробку для защитного чехла и чувствитель­ного элемента, что обеспечивает малую тепловую инерционность.

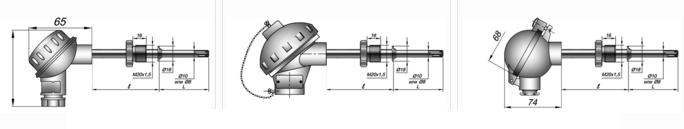

Термопары КТХА-01.10, КТНН-01.10, КТХК-01.10, КТЖК-01.10

Технические характеристики термопреобразователей типа КТХА, КТНН, КТХК, КТЖК



Диапазон рабочих температур (Тр) и номинальная температура применения (Тн)



тип ТП

Тр, °С

Тн, °С

материал защитного чехла

КТНН

от -40 до 1000

900

T18 - сталь 10Х23Н18

от -40 до 900

700

C13- сталь 10Х17Н13М2Т

от -40 до 800

600

С10 - сталь 12Х18Н10Т или аналоги

КТХА

от -40 до 1000

800

T18- сталь 10Х23Н18

от -40 до 900

700

C13-сталь 10Х17Н13М2Т

от -40 до 800

600

С10-сталь 12Х18Н10Т или аналоги

КТЖК

от -40 до 550

450

С10-сталь 12Х18Н10Т или аналоги, С13-сталь 10Х17Н13М2Т

КТХК

от -40 до 600

450

С10-сталь 12Х18Н10Тили аналоги, С13-сталь 10Х17Н13М2Т



  • монтажные элементы рассчитаны на условное давление 6.3 МПа
  • класс допуска: 1 или 2 - для КТХА, КТНН, КТЖК; 2 - для КТХК
  • рабочий спай: один или два, изолирован или не изолирован от оболочки кабеля и защитного чехла
  • показатель тепловой инерции: 12 с для изолированного рабочего спая; 8 с для неизолированного
  • предельная скорость потока измеряемой среды, на которую рассчитаны термопреобразователи:

Диаметр чехла, d, мм

Длина монтажной части , L, мм

Предельная скорость потока, м/с

пар

вода



120, 160, 200

25

1.5

10

250, 320

15

0.5



400, 500, 630, 800, 1000

3

0.25



1250, 1600, 2000

1

0.1

  • поверка и межповерочный интервал (МПИ)

- для ТП с монтажной длиной от 20 до 250 мм поверка производится по МИ 3090-2007 «Преобразователи термоэлектриче­ские с длиной погружаемой части менее 250 мм. Методика поверки»; для всех остальных исполнений ТП - по ГОСТ 8.338- 2002 «Преобразователи термоэлектрические. Методика поверки».

- для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска «Dk2» («Dkтолько для КТНН) и рабо­тающих с соблюдением условий эксплуатации при температурах не выше 450°С, установлен межповерочный интервал (МПИ) четыре года, для - остальных два года.



Перечень основных исполнений термопреобразователей модификаций 01.10 типа КТХА, КТНН, КТХК, КТЖК



Длина монтажной части L: 80, 100,120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,1600, 2000 мм.



Тип

ТП

Конструктивная модификация

МПИ

класс

допуска

Вид и кол-во спаев

Материал

защитного

чехла

Диаметр, d, мм

Длина монтажной части, L, мм

модификация

типовой

вариант

min

max

КТХА,

КТНН,

КТХК,

КТЖК

01.10

-010

(D)k1,

(D)k2

И, И2

Н, Н2

Сю

8, 10

80

2000

С13, Т18

10
