Термопара 01.07, 21.07 КТХА, КТХК, КТНН, КТЖК

Термоэлектрические преобразователи - термопары 01.07, 21.07; тип КТХА, КТХК, КТНН, КТЖК; термочувствительные элементы ТЭхх 01.07

Назначение термопар 01.07, 21.07; типа КТХА, КТХК, КТНН, КТЖК

Термопары КТХА, КТХК, КТНН, КТЖК предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих защитного чехла.

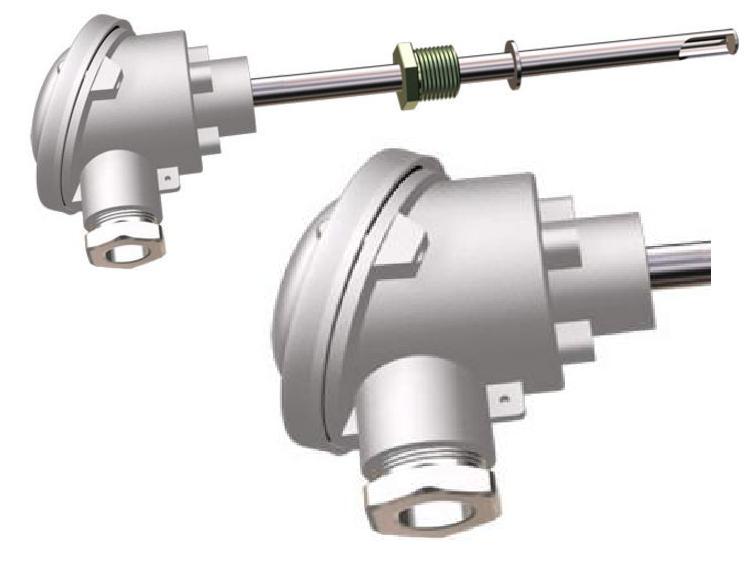

КТХА, КТХК, КТНН, КТЖК 01.07

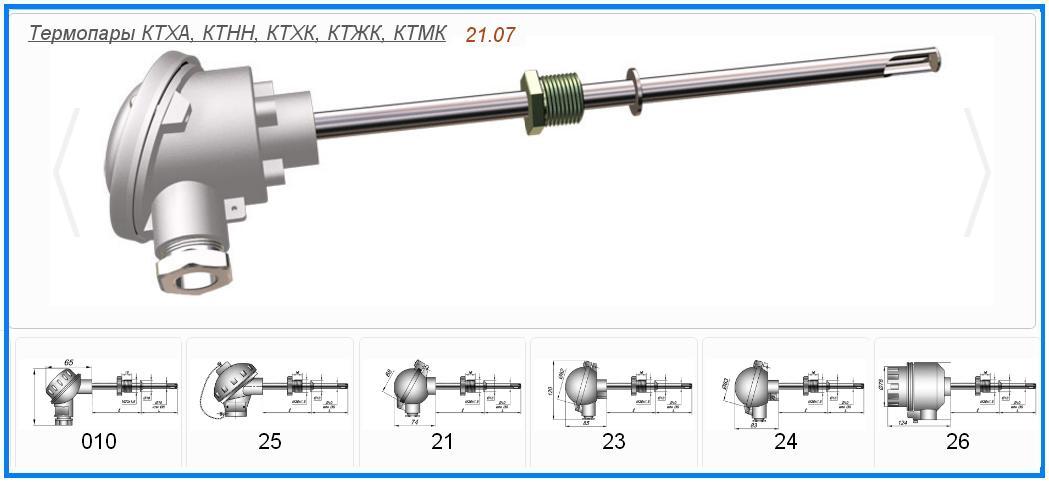

КТХА, КТХК, КТНН, КТЖК 21.07

Конструкция термопар 01.07, 21.07; типа КТХА, КТХК, КТНН, КТЖК

Термопреобразователи модификации 01.07 имеют разборную конструкцию, состоящую из термочувствительного элемента ТЭхх 01.07 с резьбовым переходником (аналог ТП 01.02) и защитного чехла. Для термо­преобразователей высокотемпературного исполнения ТЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Термочувствительные элементы ТЭхх 01.07 могут поставляться отдельно. При заказе указывается монтажная длина L защитного чехла термопары КТхх 01.07, для которой проводится замена ТЭ. При монтаже термочувствительного элемента резьбовое соединение с чехлом нужно герметизировать.

Термопреобразователи модификации 21.07 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет постоянного проведения калибровки или поверки. Они являются аналогом модификации 01.07 и имеют те же технические характеристики.

В конструкции термопреобразователей 21.07 предусмотрен дополнительный канал для уста­новки контрольной или эталонной термопары ря­дом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без разборки термопреобразователя с объекта по методу МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.

Конструкция термопреобразователей КТХА, КТХК, КТНН, КТЖК 21 .XX защищена патентом на изобретение № 2299408.

Технические характеристики термопар 01.07, 21.07; типа КТХА, КТХК, КТНН, КТЖК

Технические характеристики термопреобразователей диапазон рабочих температур (Т_р) и номинальная температура применения (Т_н)

• монтажные элементы рассчитаны на условное давление 6.3 МПа
• класс допуска: 1 или 2 - для КТХА, КТНН, КТЖК; 2 - для КТХК
• рабочий спай: один или два, изолированы от оболочки кабеля и защитного чехла
• показатель тепловой инерции не превышает 20 с
• предельная скорость потока измеряемой среды, на которую рассчитаны термопреобразователи:

• поверка производится:

-        для ТП модификации 21.07 ~ по МИ 3091-2007 ГСИ. Преобразователи термоэлектрические с дополни­тельным каналом для эталонного кабельного термоэлектрического преобразователя;

-        для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 ГСИ. Преобразователи термоэлектриче­ские с длиной погружаемой части менее 250 мм. Методика поверки;

-        для остальных исполнений ТП - по ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Мето­дика поверки.

• межповерочный интервал (МПИ)

для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска «Dk2» («Dk1» только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С, установлен межповерочный интервал (МПИ) четыре года, для остальных - два года.

Перечень основных исполнений термопреобразователей модификаций 01.07, 21.07 КТХА, КТХК, КТНН, КТЖК

Длина монтажной части L: 80, 100,120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.
