Гильзы защитные для термопреобразователей

Назначение

Предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

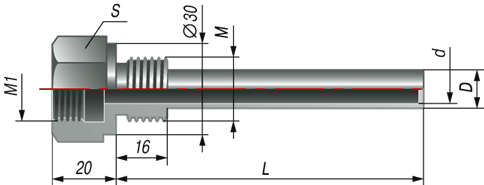

Модель	Ру, МПа	D, мм	d, мм	М, мм	М1, мм	S, мм	L, мм
ГЗ16.1.1.L	16	12	9	М20х1,5	М20х1,5	30	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ25.1.1.L	25	16	12
ГЗ25.2.1.L				М27х2,0	М20х1,5	32
ГЗ25.2.2.L					М27х2,0

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т


Модель	Условное давление Ру, МПа	Погружаемая часть L, мм	Максимальная скорость потока, мм/с
			пар	вода
ГЗ25.1.1.L ГЗ25.2.X.L	25	80, 100, 120, 160	40	0,4
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2

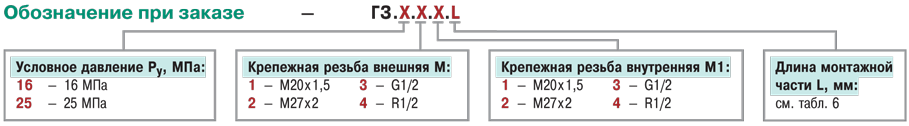

g_mod

Защитные гильзы с дюймовой резьбой изготавливаются по спец. заказу.
