Устройство отборное

Тип:
- прямое с петлей
- угловое с петлей
- уловое без петли

Предназначены
для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды Ру до 2,5 МПа и температурой до 200 °С.

Технические характеристики:
Устройства отборные изготавливаются:
- с внутренней метрической резьбой М20 1,5
- с наружной метрической резьбой М20 1,5
- с внутренней трубной резьбой G1/2
- с наружной трубной резьбой G1/2.

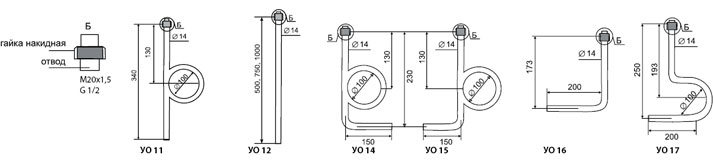

Устройства отборные с внутренней резьбой
ТУ ВУ 10147320.006–2006

Ру max=2,5 МПа, t max = 200 °С, отвод изготовлен из трубы 14х2, сталь 20


Устройства отборные с наружной резьбой
ТУ ВУ 10147320.006–2006

Ру max=2,5 МПа, t max = 200 °С отвод изготовлен из трубы 14х2, сталь 20
