Однофазное твердотельное реле ESS1-PA

Однофазное твердотельное реле ESS1-PA

Модель ESS1-PA дает возможность регулировать мощность коммутируемой нагрузки c помощью потенциометра. Для регулирования мощности переменного тока, в линейке ELHART представлены также твердотельные реле ESS1-LA и ESS1-UA.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

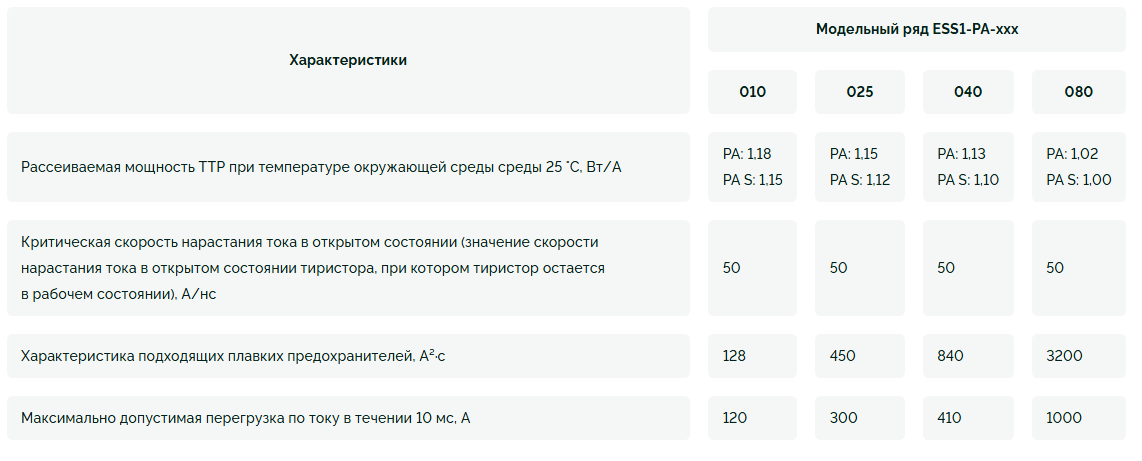

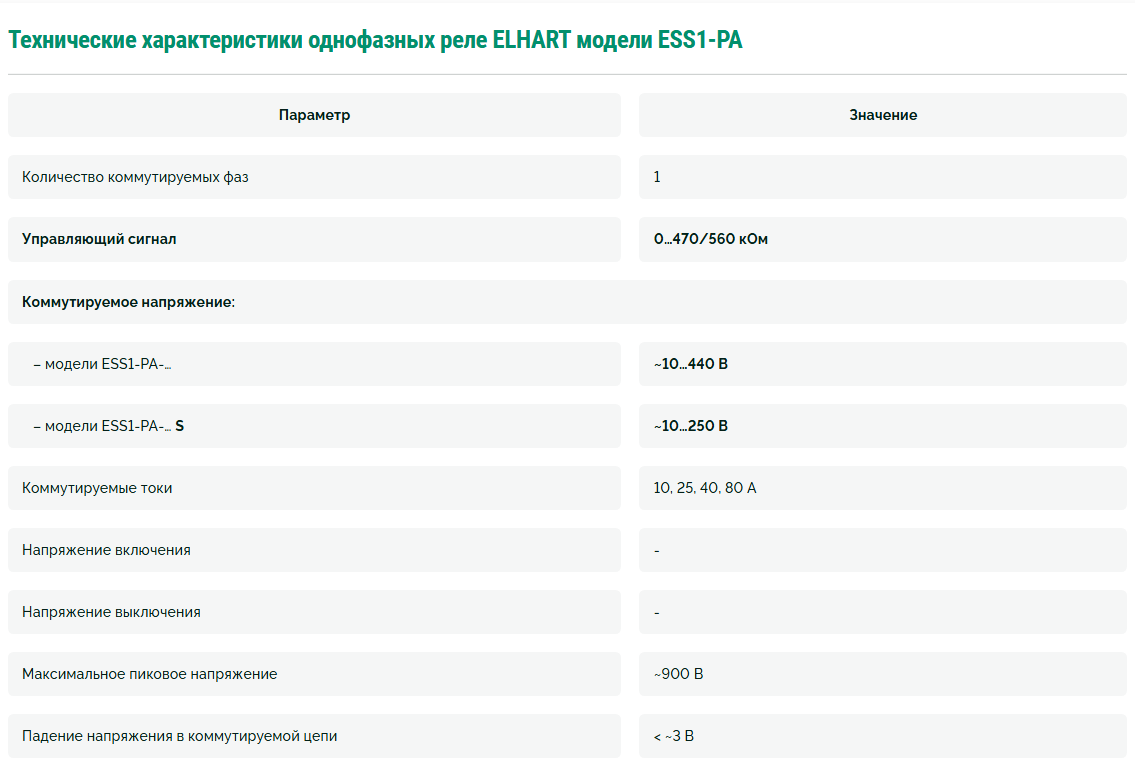

Модификации реле ESS1-PA

Однофазное твердотельное реле ESS1-PA

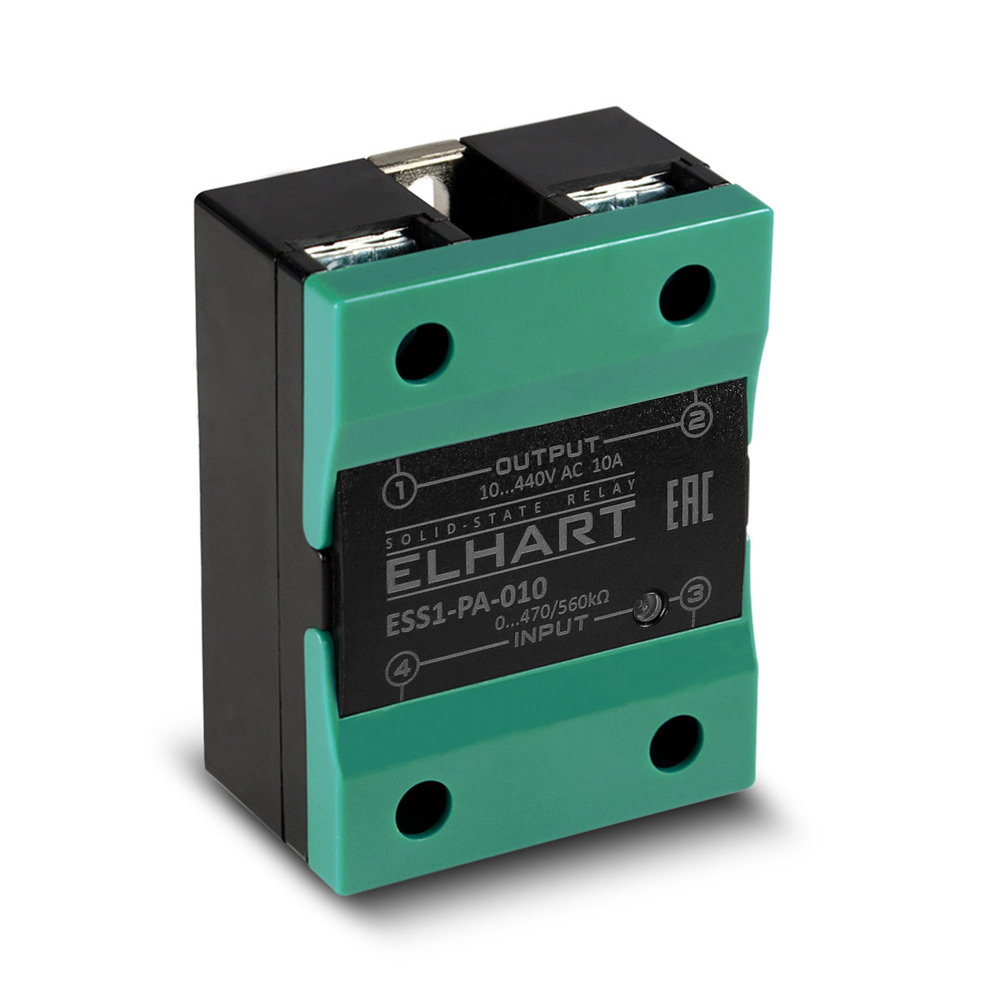

ESS1-PA-010
Максимальный ток: 10 А
Управляющий сигнал: 0…470/560 кОм
Коммутируемое напряжение: ~10…440 В

Однофазное твердотельное реле ESS1-PA
ESS1-PA-025
Максимальный ток: 25 А
Управляющий сигнал: 0…470/560 кОм
Коммутируемое напряжение: ~10…440 В

Однофазное твердотельное реле ESS1-PA
ESS1-PA-040
Максимальный ток: 40 А
Управляющий сигнал: 0…470/560 кОм
Коммутируемое напряжение: ~10…440 В

Однофазное твердотельное реле ESS1-PA
ESS1-PA-080
Максимальный ток: 80 А
Управляющий сигнал: 0…470/560 кОм
Коммутируемое напряжение: ~10…440 В

Модель ESS1-PA регулирует нагрузку плавно, с помощью потенциометра 0…470/560 кОм. Так, можно уменьшать или увеличивать мощность ТЭНа или яркость свечения лампы.

Для того, чтобы иметь возможность непрерывно регулировать напряжение коммутируемой цепи, твердотельные реле ESS1-PA используют фазовый способ коммутации, что имеет следствием создание помех, не свойственных твердотельным реле с коммутацией при переходе кривой напряжения через точку нуля.
