ВЬЮГА-1 контроллер управления одноконтурным чиллером

Контроллер для управления одноконтурным чиллером

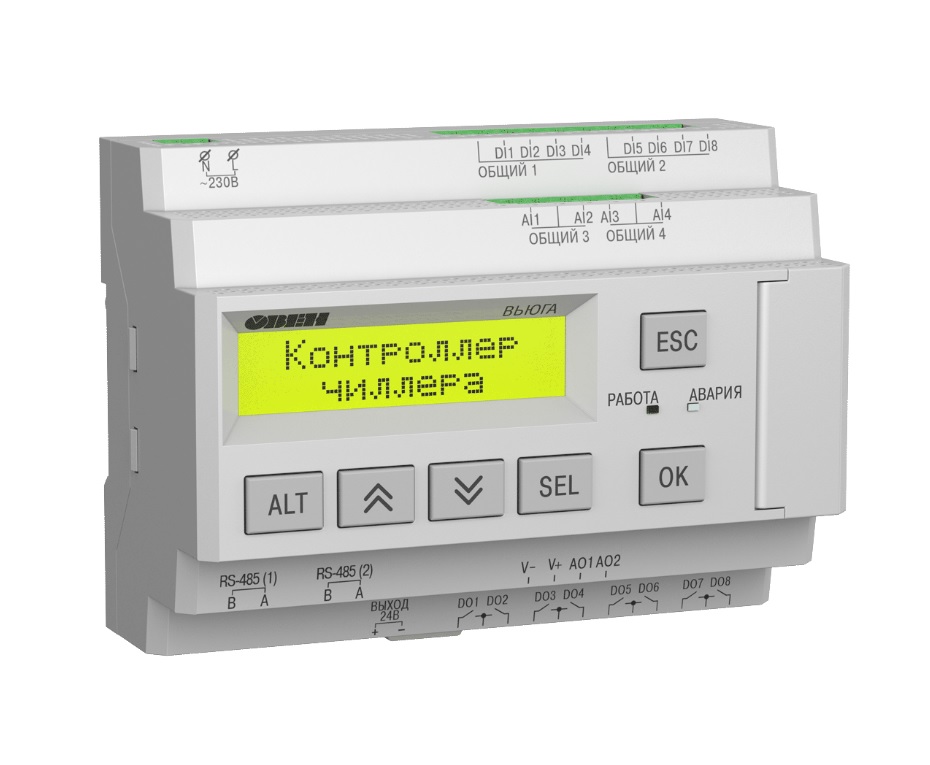

ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.

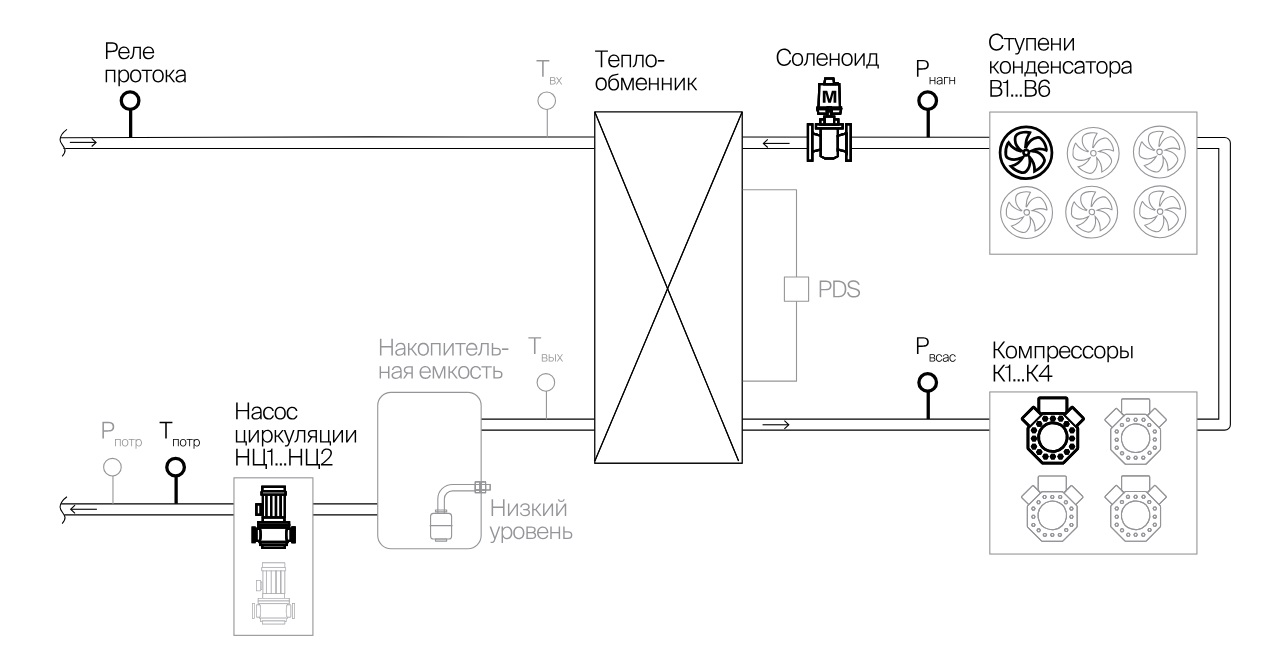

Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.

Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.

Защита чиллера
Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов
Равномерное распределение моточасов исполнительных механизмов
Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ

Диспетчеризация
Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации - ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга.

В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным.

Простая настройка без программирования
Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон
Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров




Технические характеристики:

• Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя
• Управляет чиллером с воздушным охлаждением конденсатора
• Ведет журнал аварий с метками времени их появления и сброса (до 24 событий)
• Управление исполнительными механизмами: дискретное или плавное
• Поддерживает датчики: Pt1000, NTC10k, 4…20 мА
• Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение)
• Интерфейсы: 2 × RS-485 с открытой картой регистров
