Воздушный выключатель CHINT NA8G

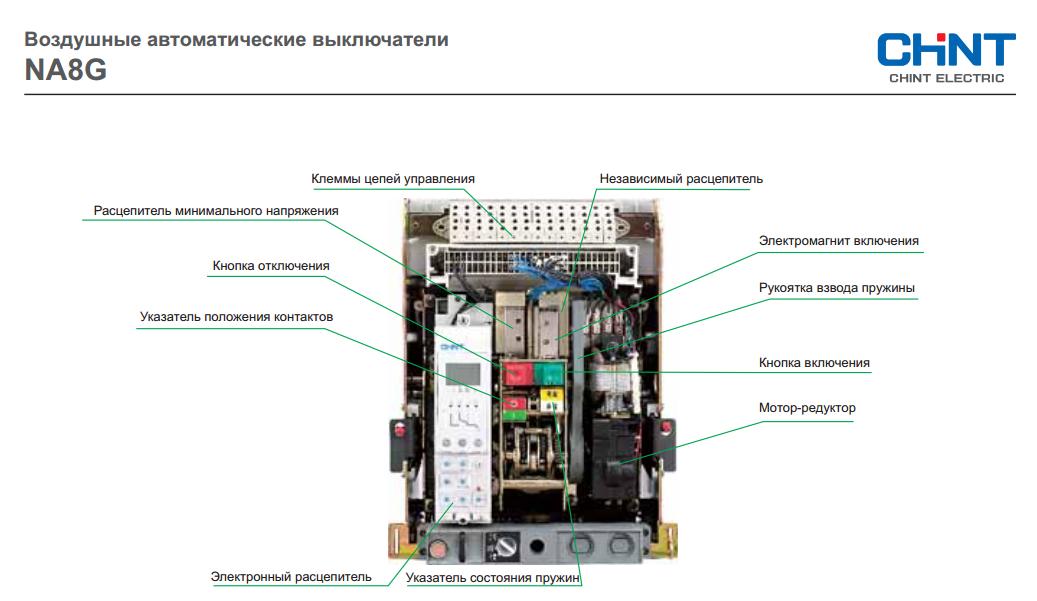

Воздушный автоматический выключатель CHINT Electric серии NA8G

Воздушный автоматический выключатель CHINT Electric серии NA8G - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.



Воздушные автоматические выключатели CHINT Electric серии NA8G предназначены для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве воздушного выключателя CHINT Electric серии NA8G набора интеллектуальных защитных функций позволяет применять выключатели на электростанциях, в административных и жилых, и особенно в высотных зданиях, оснащенных компьютерной системой управления. Воздушный автоматический выключатель CHINT Electric серии NA8G представлен в выдвижном либо в стационарном исполнении.

Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA8G

Тип	NA8G-1600	NA8G-2500	NA8G-3200
Номинальный ток In, A	200, 400, 630, 800, 1000, 1250, 1600	630, 800, 1000, 1250, 1600, 2000, 2500	2500, 2900, 3200
Номинальное напряжение изоляции Ui, B	690	1000	1000
Номинальное рабочее напряжение Ue, B	415   690	415   690	415   690
Номинальная предельная наибольшая отключающая способность Icu, kA	50   25	80   50	100   65
Номинальная рабочая наибольшая отключающая способность Ics, kA	40   20	55   40	80   65
Номинальный кратковременно выдерживаемый ток Icw, 1с (kA)	40   20	55   40	80   65
Число полюсов	3, 4	3, 4	3, 4
Максимальное число коммутаций, циклов/час	20	20	10
Электрическая износостойкость, циклов ВО	5000	4000	1500
Механическая износостойкость, циклов ВО	15000	10000	10000
Подвод питания	сверху или снизу	сверху или снизу	сверху или снизу
Масса (3Р/4Р), кг, стационарный	22/26,5	46/55	52,5/66,5
Масса (3Р/4Р), кг, выдвижной	42,5/55	80/91,5	98/121
Размеры (3Р/4Р), ВхШхГ мм стационарный	320х(254/324)х258	402х(362/457)х322	406х(422/537)х329
Размеры (3Р/4Р), ВхШхГ мм выдвижной	351х(282/352)х352	439х(375/470)х439	439,5х(435/550)х445

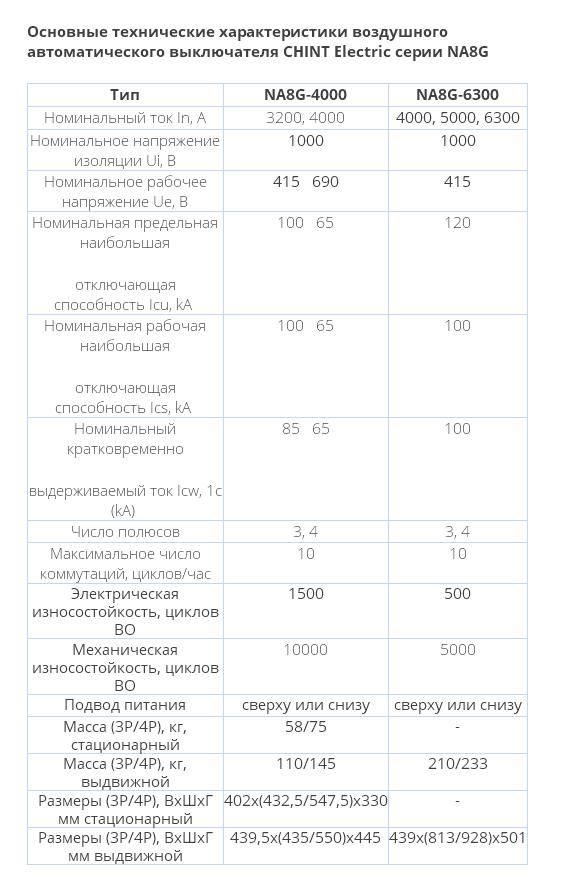

Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA8G

Тип	NA8G-4000	NA8G-6300
Номинальный ток In, A	3200, 4000	4000, 5000, 6300
Номинальное напряжение изоляции Ui, B	1000	1000
Номинальное рабочее напряжение Ue, B	415   690	415
Номинальная предельная наибольшая отключающая способность Icu, kA	100   65	120
Номинальная рабочая наибольшая отключающая способность Ics, kA	100   65	100
Номинальный кратковременно выдерживаемый ток Icw, 1с (kA)	85   65	100
Число полюсов	3, 4	3, 4
Максимальное число коммутаций, циклов/час	10	10
Электрическая износостойкость, циклов ВО	1500	500
Механическая износостойкость, циклов ВО	10000	5000
Подвод питания	сверху или снизу	сверху или снизу
Масса (3Р/4Р), кг, стационарный	58/75	-
Масса (3Р/4Р), кг, выдвижной	110/145	210/233
Размеры (3Р/4Р), ВхШхГ мм стационарный	402х(432,5/547,5)х330	-
Размеры (3Р/4Р), ВхШхГ мм выдвижной	439,5х(435/550)х445	439х(813/928)х501

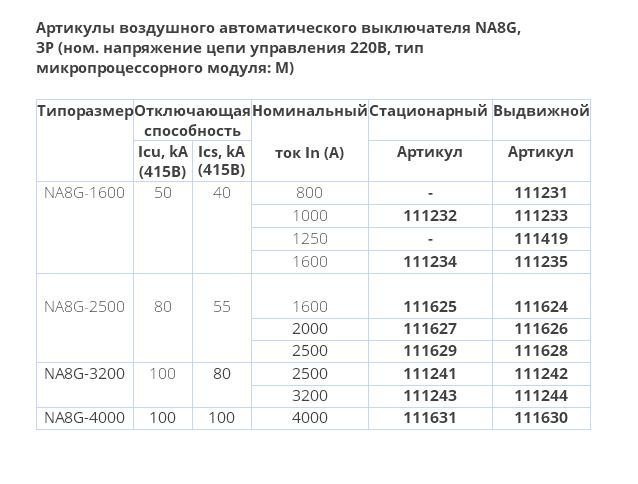

Артикулы воздушного автоматического выключателя NA8G, 3P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)

Типоразмер	Отключающая способность		Номинальный ток In (A)	Стационарный	Выдвижной
	Icu, kA (415B)	Ics, kA (415B)		Артикул	Артикул
NA8G-1600	50	40	800	-	111231
			1000	111232	111233
			1250	-	111419
			1600	111234	111235
NA8G-2500	80	55	1600	111625	111624
			2000	111627	111626
			2500	111629	111628
NA8G-3200	100	80	2500	111241	111242
			3200	111243	111244
NA8G-4000	100	100	4000	111631	111630
