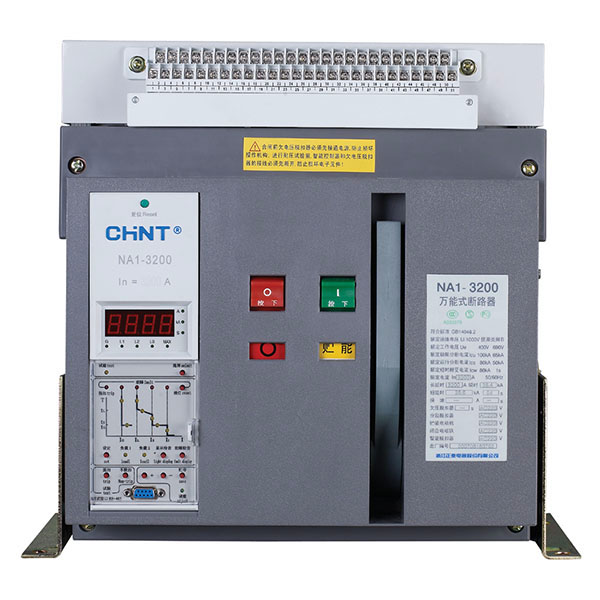

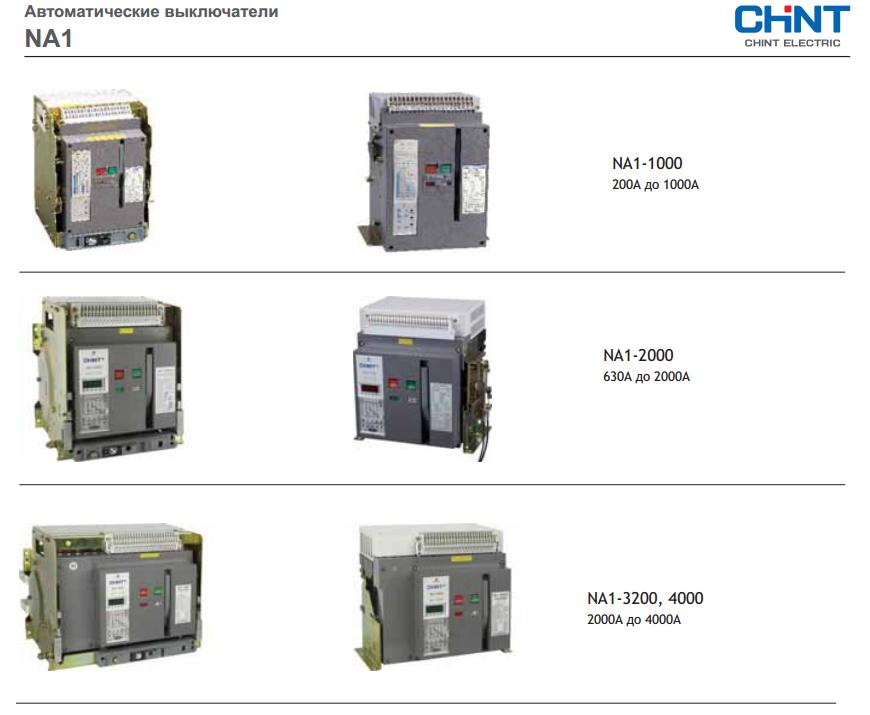

Воздушный автоматический выключатель CHINT Electric серии NA1
Воздушный автоматический выключатель CHINT Electric серии NA1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Силовые автоматические выключатели чаще всего имеют металлический корпус и больший размер по сравнению с выключателями в литом корпусе. Силовые автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Воздушные автоматические выключатели CHINT Electric серии NA1 предназначены для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве воздушного выключателя CHINT Electric серии NA1 многофункциональных блоков на базе микропроцессорного модуля позволяет применять выключатели в КТП и ГРЩ систем распределения и защиты сетей предприятий, административных и жилых, особенно высотных зданий. Воздушный выключатель CHINT Electric серии NA1 является трехполюсным. В устройстве воздушного выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Воздушный выключатель CHINT Electric серии NA1 выполнен в стационарном или выдвижном исполнении. Устройство воздушных выключателей CHINT Electric NA1 представлено пятью типоразмерами. Стандартная конфигурация М включает в себя: микропроцессорный модуль, расцепитель минимального напряжения, независимый расцепитель, двигатель.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA1
Тип NA1-1000
Номинальная предельная наибольшая отключающая способность | Icu=42kA 400B 25kA 690B |
Номинальная рабочая наибольшая отключающая способность | Ics=30kA 400B 20kA 690B |
Номинальный кратковременно выдерживаемый ток | Icw=30kA/1c 400B 20kA/1c 690B |
Номинальный ток In (A) | 200, 400, 630, 800, 1000 |
Число полюсов | 3, 4 |
Номинальное напряжение Ue (B) | 400, 690 |
Номинальное напряжение изоляции Ui (B) | 800 |
Номинальный ток полюса N In (A) | 100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль | стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:6500, 690В:3000 |
| Механическая износостойкость | без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |
Тип NA1-2000
Номинальная предельная наибольшая отключающая способность | Icu=80kA 400B 50kA 690B |
Номинальная рабочая наибольшая отключающая способность | Ics=50kA 400B 40kA 690B |
Номинальный кратковременно выдерживаемый ток | Icw=50kA/1c 400B 40kA/1c 690B |
Номинальный ток In (A) | 630, 800, 1000, 1250, 1600, 2000 |
Число полюсов | 3, 4 |
Номинальное напряжение Ue (B) | 400, 690 |
Номинальное напряжение изоляции Ui (B) | 1000 |
Номинальный ток полюса N In (A) | 100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль | стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:6500, 690В:3000 |
| Механическая износостойкость | без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |
Тип NA1-2300, NA1-4000
Номинальная предельная наибольшая отключающая способность | Icu=80kA 400B 65kA 690B |
Номинальная рабочая наибольшая отключающая способность | Ics=65kA 400B 65kA 690B |
Номинальный кратковременно выдерживаемый ток | Icw=65kA/1c 400B 50kA/1c 690B |
Номинальный ток In (A) | 2000, 2500, 3200, 4000 |
Число полюсов | 3, 4 |
Номинальное напряжение Ue (B) | 400, 690 |
Номинальное напряжение изоляции Ui (B) | 1000 |
Номинальный ток полюса N In (A) | 100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль | стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:6500, 690В:3000 400В:1500, 690В:1000 |
| Механическая износостойкость | без обслуживания 10 000 циклов ВО с обслуживанием 20 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |
Тип NA1-6300
Номинальная предельная наибольшая отключающая способность | Icu=120kA 400B 85kA 690B |
Номинальная рабочая наибольшая отключающая способность | Ics=100kA 400B 75kA 690B |
Номинальный кратковременно выдерживаемый ток | Icw=100kA/1c 400B 75kA/1c 690B |
Номинальный ток In (A) | 4000, 5000, 6300 |
Число полюсов | 3, 4 |
Номинальное напряжение Ue (B) | 400, 690 |
Номинальное напряжение изоляции Ui (B) | 1000 |
Номинальный ток полюса N In (A) | 50%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль | стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:1500, 690В:1000 |
| Механическая износостойкость | без обслуживания 5 000 циклов ВО с обслуживанием 10 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |

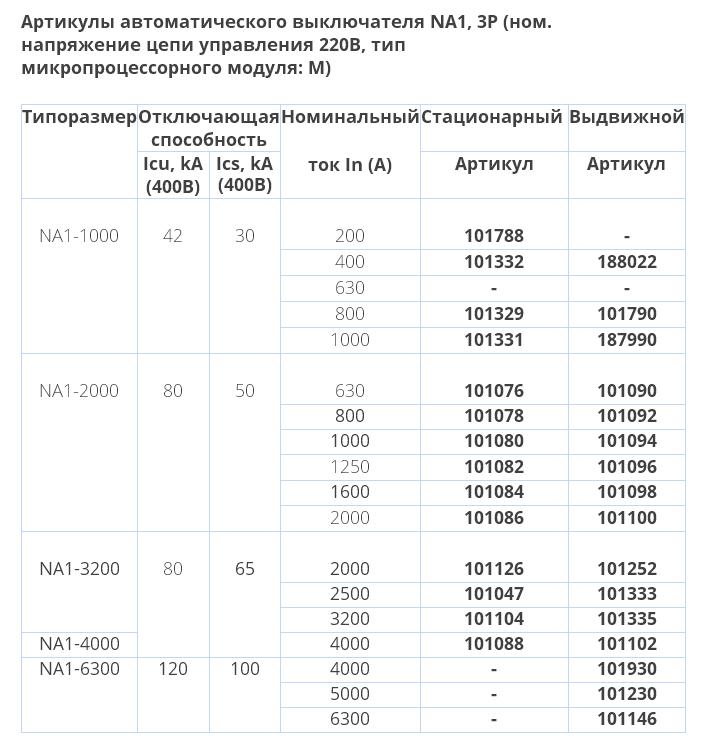

Артикулы автоматического выключателя NA1, 3P (ном. напр цепи управления 220В, тип микропроцессорного модуля: М)
Типоразмер | Отключающая способность | Номинальный ток In (A) | Стационарный | Выдвижной |
Icu, kA (400B) | Ics, kA (400B) | Артикул | Артикул |
NA1-1000 | 42 | 30 | 200 | 101788 | - |
400 | 101332 | 188022 |
630 | - | - |
800 | 101329 | 101790 |
1000 | 101331 | 187990 |
NA1-2000
| 80
| 50 | 630 | 101076 | 101090 |
| 800 | 101078 | 101092 |
| 1000 | 101080 | 101094 |
1250 | 101082 | 101096 |
| 1600 | 101084 | 101098 |
2000 | 101086 | 101100 |
| NA1-3200 | 80 | 65 | 2000 | 101126 | 101252 |
| 2500 | 101047 | 101333 |
| 3200 | 101104 | 101335 |
| NA1-4000 | 4000 | 101088 | 101102 |
| NA1-6300 | 120 | 100 | 4000 | - | 101930 |
| 5000 | - | 101230 |
| 6300 | - | 101146 |

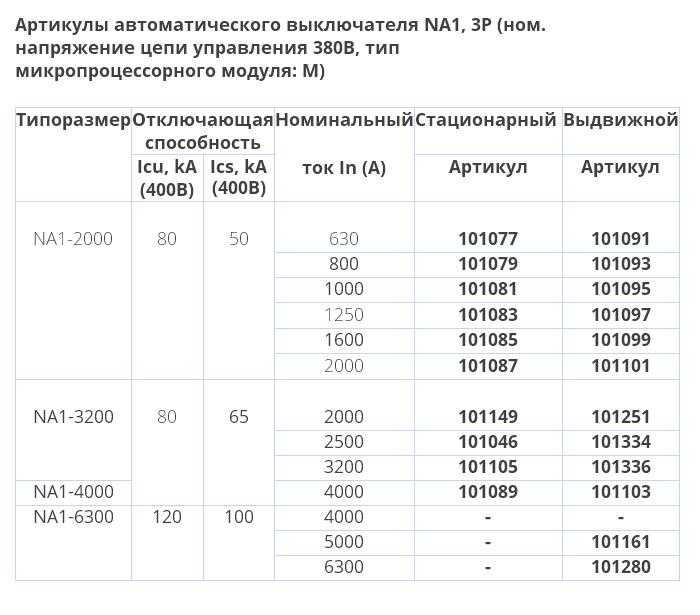

Артикулы автоматического выключателя NA1, 3P (ном. напряжение цепи управления 380В, тип микропроцессорного модуля: М)
Типоразмер | Отключающая способность | Номинальный ток In (A) | Стационарный | Выдвижной |
Icu, kA (400B) | Ics, kA (400B) | Артикул | Артикул |
NA1-2000
| 80
| 50 | 630 | 101077 | 101091 |
| 800 | 101079 | 101093 |
| 1000 | 101081 | 101095 |
1250 | 101083 | 101097 |
| 1600 | 101085 | 101099 |
2000 | 101087 | 101101 |
| NA1-3200 | 80 | 65 | 2000 | 101149 | 101251 |
| 2500 | 101046 | 101334 |
| 3200 | 101105 | 101336 |
| NA1-4000 | 4000 | 101089 | 101103 |
| NA1-6300 | 120 | 100 | 4000 | - | - |
| 5000 | - | 101161 |
| 6300 | - | 101280 |

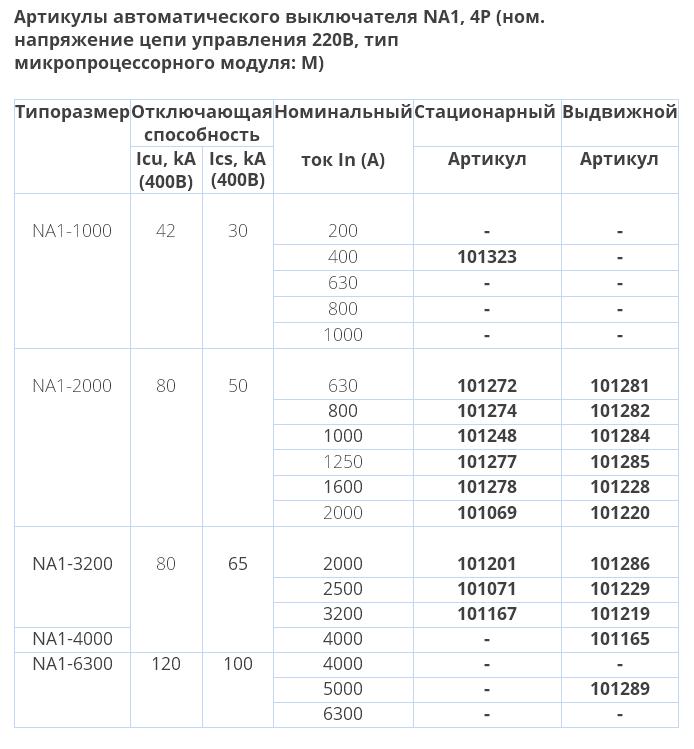

Артикулы автоматического выключателя NA1, 4P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)
Типоразмер | Отключающая способность | Номинальный ток In (A) | Стационарный | Выдвижной |
Icu, kA (400B) | Ics, kA (400B) | Артикул | Артикул |
NA1-1000 | 42 | 30 | 200 | - | - |
400 | 101323 | - |
630 | - | - |
800 | - | - |
1000 | - | - |
NA1-2000
| 80
| 50 | 630 | 101272 | 101281 |
| 800 | 101274 | 101282 |
| 1000 | 101248 | 101284 |
1250 | 101277 | 101285 |
| 1600 | 101278 | 101228 |
2000 | 101069 | 101220 |
| NA1-3200 | 80 | 65 | 2000 | 101201 | 101286 |
| 2500 | 101071 | 101229 |
| 3200 | 101167 | 101219 |
| NA1-4000 | 4000 | - | 101165 |
| NA1-6300 | 120 | 100 | 4000 | - | - |
| 5000 | - | 101289 |
| 6300 | - | - |
Артикул аксессуаров к автоматическим выключателям NA1
Расцепители напряжения
Наименование | Ном напр управления, В | Совместимое оборудование | Артикул |
Независимые расцепители | АС 230 | NA1-2000 NA1-3200 | 102840 |
АС 400 | 102842 |
DС 220 | 102844 |
Расцепители минимального напряжения (мгновенные) | АС 230 | NA1-2000 NA1-3200 NA1-4000 NA1-6300 | 102851 |
| АС 400 | 102852 |
Расцепители минимального напряжения (с задержкой) | АС 230 | 102857 |
АС 400 | 102858 |
Электромагнит включения | АС 230 | NA1-2000 NA1-3200 | 102833 |
АС 400 | 102838 |
| DC 220 | 102837 |
Двигательный привод
Ном напр ;управления, В | Совместимое оборудование | Артикул |
АС 230 | NA1-2000 | 102944 |
АС 400 | 102945 |
DС 220 | 102947 |
АС 230 | NA1-3200 NA1-4000 | 102950 |
| АС 400 | 102951 |
| DС 220 | 102952 |
| АС 230 | NA1-6300 | 102953 |
АС 400 | 102954 |
| DC 220 | - |
