Выключатели дифференциальные CHINT NL1

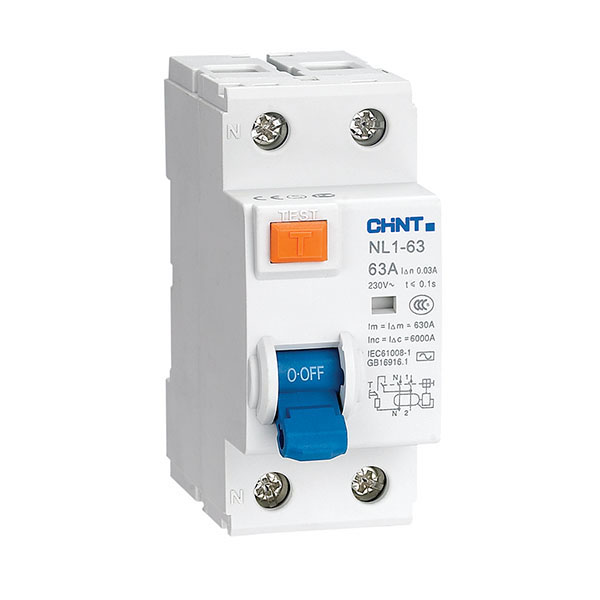

Выключатели дифференциальные CHINT Electric серии NL1

Выключатели дифференциальные CHINT Electric серии NL1 являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе.



Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.


Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии NL1 представлены обоими типами АС и A, а также присутствует отключение с выдержкой G и отключение "селективный" типа S.

Основные технические характеристики выключателей дифференциальных CHINT Electric серии NL1

Номинальное напряжение изоляции Ui, В	500
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ	6
Номинальное напряжение Ue, В	230/400
Номинальная частота, Гц	50/60
Номинал ток In, А	25...100
Количество полюсов	2, 4
Тип (AC- пер. ток, A-пер. и пульс. пост. ток)	AC, A, AC-G, A-G, AC-S
Номинал отключ дифференциальный ток I∆n	0.03, 0.1, 0.3
Номин дифференциальный ток отключения и включения I∆m, A	500(In=25A/40A), 1000(In=80A/100A),  630(In=63A)
Номин отключающая способность короткого замыкания Icn, кА	6(NL1-63)/ 10(NL1-100)
Время отключения менее  I∆n, с	10-300(G тип)  150-500(S тип)
Электрическая износостойкость	2000
Механическая износостойкость	2000
Индикатор дифференциального тока	да
Степень защиты	IP20
Рабочая температура, °С	-25...+40
Температура хранения, °С	-25...+70

Таблица для выбора выключателя дифференциального CHINT Electric серии NL1  по артикулу

Выключатели дифференциальные NL1, тип AC

Номинальный ток In	Номин   отключ   дифф. ток I∆n	2-полюсный		4-полюсный
		Типовое  обозначение	Артикул	Типовое  обозначение	Артикул
25A	30mA	NL1-63 2P 25A 30mA тип AC	200212	NL1-63 4P 25A 30mA тип AC	200223
40A	30mA	NL1-63 2P 40A 30mA тип AC	200213	NL1-63 4P 40A 30mA тип AC	200224
63A	30mA	NL1-63 2P 63A 30mA тип AC	200214	NL1-63 4P 63A 30mA тип AC	200225
25A	100mA	NL1-63 2P 25A 100mA тип AC	200377	NL1-63 4P 25A 100mA тип AC	200386
40A	100mA	NL1-63 2P 40A 100mA тип AC	200378	NL1-63 4P 40A 100mA тип AC	200387
63A	100mA	NL1-63 2P 63A 100mA тип AC	200379	NL1-63 4P 63A 100mA тип AC	200388
25A	300mA	NL1-63 2P 25A 300mA тип AC	200218	NL1-63 4P 25A 300mA тип AC	200229
40A	300mA	NL1-63 2P 40A 300mA тип AC	200219	NL1-63 4P 40A 300mA тип AC	200230
63A	300mA	NL1-63 2P 63A 300mA тип AC	200220	NL1-63 4P 63A 300mA тип AC	200231



Выключатели дифференциальные NL1, дифф. ток 10mA

Тип	Номин   отключ   дифф. ток I∆n	Icn=6kA, 16A		Icn=10kA, 16A
		Типовое обозначение	Артикул	Типовое обозначение	Артикул
AC	10mA	NL1-63 6kA 2P 16A 10mA тип AC	200823	NL1-63 10kA 2P 16A 10mA тип AC	200825
A	10mA	NL1-63 6kA 2P 16A 10mA тип A	200824	NL1-63 10kA 2P 16A 10mA тип A	200826



Выключатели дифференциальные NL1, тип AC-S (селективные)

Номин ток In	Номин   отключ   дифф. ток I∆n	2-полюсный		4-полюсный
		Типовое обозначение	Артикул	Типовое обозначение	Артикул
63A	100mA	NL1-100 2P 63A 100mA тип AC-S	200420	NL1-100 4P 63A 100mA тип AC-S	200429
80A	100mA	NL1-100 2P 80A 100mA тип AC-S	200421	NL1-100 4P 80A 100mA тип AC-S	200430
100A	100mA	NL1-100 2P 100A 100mA тип AC-S	200422	NL1-100 4P 100A 100mA тип AC-S	200431
63A	300mA	NL1-100 2P 63A 300mA тип AC-S	200426	NL1-100 4P 63A 300mA тип AC-S	200423
80A	300mA	NL1-100 2P 80A 300mA тип AC-S	200427	NL1-100 4P 80A 300mA тип AC-S	200424
100A	300mA	NL1-100 2P 100A 300mA тип AC-S	200428	NL1-100 4P 100A 300mA тип AC-S	200425
