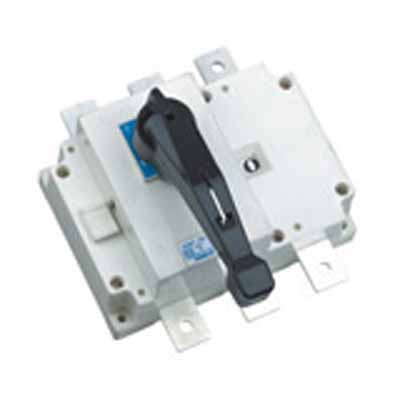

Выключатель - рубильник CHINT NH40
Выключатель-разъединитель/рубильник CHINT Electric серии NH40 представляет собой простейший коммутационный аппарат, основной задачей которого является создание видимого разрыва и изоляции частей системы, находящихся под напряжением.
Рубильники в защищенном корпусе, имеющие компактный размер, принято называть "выключателем-разъединителем". Выключатели-разъединители/рубильники CHINT Electric серии NH40 имеют два варианта рукояток: боковую и переднюю. Управление выключателем-разъединителем/рубильником CHINT возможно как с помощью выносной рукоятки, так и рукояткой прямого управления. Выключатель-разъединитель/рубильник CHINT Electric серии NH40 представлен широким диапазоном условного теплового тока, от 16 до 3150 А. Выключатель-разъединитель/рубильник CHINT Electric серии NH40 является 3-х или 4-х полюсным. Рукоятка перекидного рубильника CHINT имеет три положения I-0-II. Выключатель-разъединитель/рубильник CHINT Electric серии NH40 устанавливается в центральные распределительные щиты, распределительные шкафы, щитки, станции управления и т.д.
Основные технические характеристики выключателя-разъединителя/рубильника CHINT Electric серии NН40-16-250
Модель | NН40-16-250 (16-100А) |
Условный тепловой ток Ith, A | 16 | 32 | 40 | 63 | 80 | 100 |
Номинальное напряжение изоляции Ui, B | 800 |
Электрическая прочность изоляции, В | 6200 |
Импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальный рабочий ток Ie, А |
380 В АС-21 (DC-21, 220B) | 16 | 32 | 40 | 63 | 80 | 100 |
380 В АС-22 (DC-22, 220B) | 16 | 32 | 40 | 63 | 80 | 80 |
380 В АС-23 (DC-23, 220B) | 16 | 32 | 40 | 63 | 63 | 63 |
| 660 В АС-21 (DC-21, 440B) | 16 | 32 | 40 | 63 | 63 | 63 |
| 660 В АС-22 (DC-22, 440B) | 16 | 32 | 40 | 50 | 50 | 50 |
| 660 В АС-23 (DC-23, 440B) | 16 | 32 | 40 | 40 | 40 | 40 |
Номинальная мощность по АС-23, кВт | 400 В | 7.6 | 15 | 18.5 | 25 | 40 | 40 |
690 В | 15 | 22 | 22 | 22 | 33 | 33 |
| Номинальный кратковременный допустимый ток Icw, kA | 400 B | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальная наибольшая включающая способность Icm, A | 400 B | 160 | 320 | 400 | 630 | 800 | 1000 |
| Номинальная наибольшая отключающая способность Icn, A | 128 | 256 | 320 | 504 | 640 | 800 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты пускателя | IP00 |
| Механическая износостойкость, циклов | 12000 |
| Электрическая износостойкость при 400 В, циклов | 1000 |
| Рабочее усилие для органа управления, Н | 30-50 |
Основные технические характеристики выключателя-разъединителя/рубильника CHINT Electric серии NН40-16-250
| Модель | NН40-16-250 (125-250А) |
| Условный тепловой ток Ith, A | 125 | 160 | 200 | 250 |
| Номинальное напряжение изоляции Ui, B | 800 |
| Электрическая прочность изоляции, В | 6200 |
| Импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Ie, А | 380 В АС-21 (DC-21, 220B) | 125 | 160 | 200 | 250 |
380 В АС-22 (DC-22, 220B) | 125 | 160 | 200 | 250 |
380 В АС-23 (DC-23, 220B) | 125 | 160 | 200 | 200 |
| 660 В АС-21 (DC-21, 440B) | 125 | 125 | 200 | 200 |
| 660 В АС-22 (DC-22, 440B) | 100 | 100 | 160 | 160 |
| 660 В АС-23 (DC-23, 440B) | 50 | 63 | 70 | 80 |
Номинальная мощность по АС-23, кВт | 400 В | 63 | 80 | 100 | 132 |
690 В | 75 | 75 | 90 | 110 |
| Номинальный кратковременный допустимый ток Icw, kA | 400 B | 10 | 10 | 12 | 12 |
| Номинальная наибольшая включающая способность Icm, A | 400 B | 1250 | 1600 | 2000 | 2500 |
| Номинальная наибольшая отключающая способность Icn, A | 1000 | 1280 | 1600 | 2000 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты пускателя | IP00 |
| Механическая износостойкость, циклов | 12000 |
| Электрическая износостойкость при 400 В, циклов | 1000 |
| Рабочее усилие для органа управления, Н | 40-60 |
Основные технические характеристики выключателя-разъединителя/рубильника CHINT Electric серии NН40-315-3150
| Модель | NН40-315-3150 (315-630А) |
| Условный тепловой ток Ith, A | 315 | 400 | 630 |
| Номинальное напряжение изоляции Ui, B | 800 |
| Электрическая прочность изоляции, В | 6200 |
| Импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Номинальный рабочий ток Ie, А | 380 В АС-21 (DC-21, 220B) | 315 | 400 | 630 |
380 В АС-22 (DC-22, 220B) | 315 | 400 | 630 |
380 В АС-23 (DC-23, 220B) | 315 | 400 | 630 |
| 660 В АС-21 (DC-21, 440B) | 315 | 400 | 500 |
| 660 В АС-22 (DC-22, 440B) | 200 | 250 | 315 |
| 660 В АС-23 (DC-23, 440B) | 125 | 160 | 200 |
Номинальная мощность по АС-23, кВт | 400 В | 160 | 220 | 315 |
690 В | 185 | 185 | 185 |
| Номинальный кратковременный допустимый ток Icw, kA | 400 B | 20 | 20 | 25 |
| Номинальная наибольшая включающая способность Icm, A | 400 B | 3150 | 4000 | 6300 |
| Номинальная наибольшая отключающая способность Icn, A | 2520 | 3200 | 5040 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты пускателя | IP00 |
| Механическая износостойкость, циклов | 12000 |
| Электрическая износостойкость при 400 В, циклов | 1000 |
| Рабочее усилие для органа управления, Н | 65-100 |
Основные технические характеристики выключателя-разъединителя/рубильника CHINT Electric серии NН40-315-3150
| Модель | NН40-315-3150 (1000-3150А) |
| Условный тепловой ток Ith, A | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| Номинальное напряжение изоляции Ui, B | 800 |
| Электрическая прочность изоляции, В | 6200 |
| Импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Номинальный рабочий ток Ie, А | 380 В АС-21 (DC-21, 220B) | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
380 В АС-22 (DC-22, 220B) | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
380 В АС-23 (DC-23, 220B) | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 660 В АС-21 (DC-21, 440B) | 800 | 800 | 1000 | 1600 | 1600 | 2000 |
| 660 В АС-22 (DC-22, 440B) | 800 | 800 | 800 | 1000 | 1000 | 1250 |
| 660 В АС-23 (DC-23, 440B) | 315 | 400 | 400 | 500 | 500 | 630 |
Номинальная мощность по АС-23, кВт | 400 В | 450 | 450 | 450 | 450 | 450 | 450 |
690 В | 475 | 475 | 475 | 475 | 475 | 475 |
| Номинальный кратковременный допустимый ток Icw, kA | 400 B | 50 | 50 | 50 | 50 | 50 | 50 |
| Номинальная наибольшая включающая способность Icm, A | 400 B | 3000 | 3750 | 4800 | 6000 | 7500 | 9450 |
| Номинальная наибольшая отключающая способность Icn, A | 3000 | 3750 | 4800 | 6000 | 7500 | 9450 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты пускателя | IP00 |
| Механическая износостойкость, циклов | 4000 | 2500 |
| Электрическая износостойкость при 400 В, циклов | 200 |
| Рабочее усилие для органа управления, Н | 200-300 |
Таблица для выбора выключателя-разъединителя CHINT Electric серии NН40 3 полюса
Стандартная рукоятка | Выносная рукоятка |
Типовое обозначение | Артикул | Типовое обозначение | Артикул |
NН40-40/3 3Р 40А | 393526 | NН40-40/3W 3Р 40А | 393475 |
NН40-63/3 3Р 63А | 393527 | NН40-63/3W 3Р 63А | 393468 |
| NН40-80/3 3Р 80А | 393528 | NН40-80/3W 3Р 80А
| 393470 |
| NН40-100/3 3Р 100А | 393529 | NН40-100/3W 3Р 100А | 393472 |
| NН40-125/3 3Р 125А | 393261 | NН40-125/3W 3Р 125А | 393274 |
| NН40-160/3 3Р 160А | 393262 | NН40-160/3W 3Р 160А | 393275 |
| NН40-200/3 3Р 200А | 393263 | NН40-200/3W 3Р 200А | 393276 |
| NН40-250/3 3Р 250А | 393264 | NН40-250/3W 3Р 250А | 393277 |
| NН40-315/3 3Р 315А | 393265 | NН40-315/3W 3Р 315А | 393278 |
| NН40-400/3 3Р 400А | 393266 | NН40-400/3W 3Р 400А | 393279 |
| NН40-630/3 3Р 630А | 393267 | NН40-630/3W 3Р 630А | 393280 |
| NН40-1000/3 3Р 1000А | 393268 | NН40-1000/3W 3Р 1000А | 393281 |
| NН40-1250/3 3Р 1250А | 393269 | NН40-1250/3W 3Р 1250А | 393282 |
| NН40-1600/3 3Р 1600А | 393270 | NН40-1600/3W 3Р 1600А | 393283 |
| NН40-2000/3 3Р 2000А | 393271 | NН40-2000/3W 3Р 2000А | 393284 |
| NН40-2500/3 3Р 2500А | 393272 | NН40-2500/3W 3Р 2500А | 393285 |
| NН40-3150/3 3Р 3150А | 393273 | NН40-3150/3W 3Р 3150А | 393286 |
Таблица для выбора выключателя-разъединителя CHINT Electric серии NН40 4 полюса
Стандартная рукоятка | Выносная рукоятка |
Типовое обозначение | Артикул | Типовое обозначение | Артикул |
NН40-40/4 4Р 40А | 393532 | | |
NН40-63/4 4Р 63А | 393533 | | |
| NН40-80/4 4Р 80А | 393534 |
| |
| NН40-100/4 4Р 100А | 393535 | NН40-100/4W 4Р 100А | 393539 |
| NН40-125/4 4Р 125А | 393359 | NН40-125/4W 4Р 125А | 393287 |
| NН40-160/4 4Р 160А | 393359 | NН40-160/4W 4Р 160А | 393288 |
| NН40-200/4 4Р 200А | 393360 | NН40-200/4W 4Р 200А | 393289 |
| NН40-250/4 4Р 250А | 393361 | NН40-250/4W 4Р 250А | 393290 |
| NН40-315/4 4Р 315А | 393362 | NН40-315/4W 4Р 315А | 393291 |
| NН40-400/4 4Р 400А | 393363 | NН40-400/4W 4Р 400А | 393292 |
| NН40-630/4 4Р 630А | 393364 | NН40-630/4W 4Р 630А | 393293 |
| NН40-1000/4 4Р 1000А | 393365 | NН40-1000/4W 4Р 1000А | 393294 |
| NН40-1250/4 4Р 1250А | 393366 | NН40-1250/4W 4Р 1250А | 393295 |
| NН40-1600/4 4Р 1600А | 393367 | NН40-1600/4W 4Р 1600А | 393260 |
| NН40-2000/4 4Р 2000А | 393368 | NН40-2000/4W 4Р 2000А | 393297 |
| NН40-2500/4 4Р 2500А | 393369 | NН40-2500/4W 4Р 2500А | 393296 |
| NН40-3150/4 4Р 3150А | 393370 | NН40-3150/4W 4Р 3150А | 393298 |
Таблица для выбора перекидного рубильника CHINT Electric серии NН40 3 полюса, 3 положения I-0-II
Стандартная рукоятка | Выносная рукоятка |
Типовое обозначение | Артикул | Типовое обозначение | Артикул |
| NН40-100/3CS 3Р 100А | 393545 | NН40-100/3CSW 3Р 100А | 393557 |
| NН40-125/3CS 3Р 125А | 393351 | NН40-125/3CSW 3Р 125А | 393388 |
| NН40-160/3CS 3Р 160А | 393371 | NН40-160/3CSW 3Р 160А | 393389 |
| NН40-200/3CS 3Р 200А | 393372 | NН40-200/3CSW 3Р 200А | 393390 |
| NН40-250/3CS 3Р 250А | 393373 | NН40-250/3CSW 3Р 250А | 393391 |
| NН40-315/3CS 3Р 315А | 393374 | NН40-315/3CSW 3Р 315А | 393392 |
| NН40-400/3CS 3Р 400А | 393375 | NН40-400/3CSW 3Р 400А | 393393 |
| NН40-630/3CS 3Р 630А | 393376 | NН40-630/3CSW 3Р 630А | 393394 |
| NН40-1000/3CS 3Р 1000А | 393377 | NН40-1000/3CSW 3Р 1000А | 393395 |
| NН40-1250/3CS 3Р 1250А | 393378 | NН40-1250/3CSW 3Р 1250А | 393396 |
| NН40-1600/3CS 3Р 1600А | 393379 | NН40-1600/3CSW 3Р 1600А | 393397 |
| NН40-2000/3CS 3Р 2000А | 393380 | NН40-2000/3CSW 3Р 2000А | 393398 |
| NН40-2500/3CS 3Р 2500А | 393381 | NН40-2500/3CSW 3Р 2500А | 393399 |
