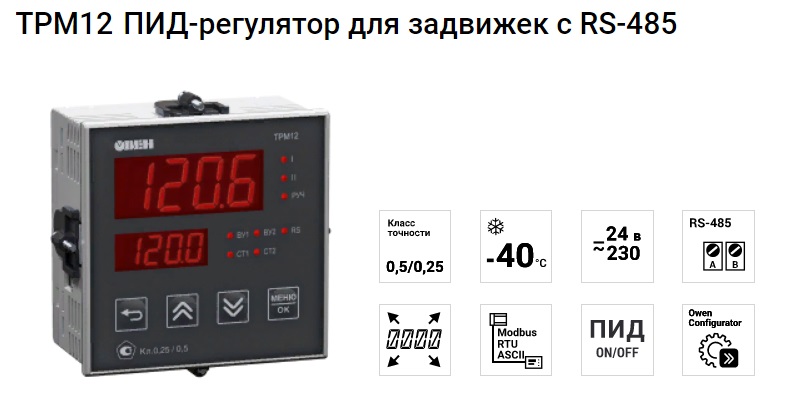

ТРМ12 ПИД-регулятор для задвижек с RS-485

ТРМ12 ПИД-регулятор для задвижек с RS-485

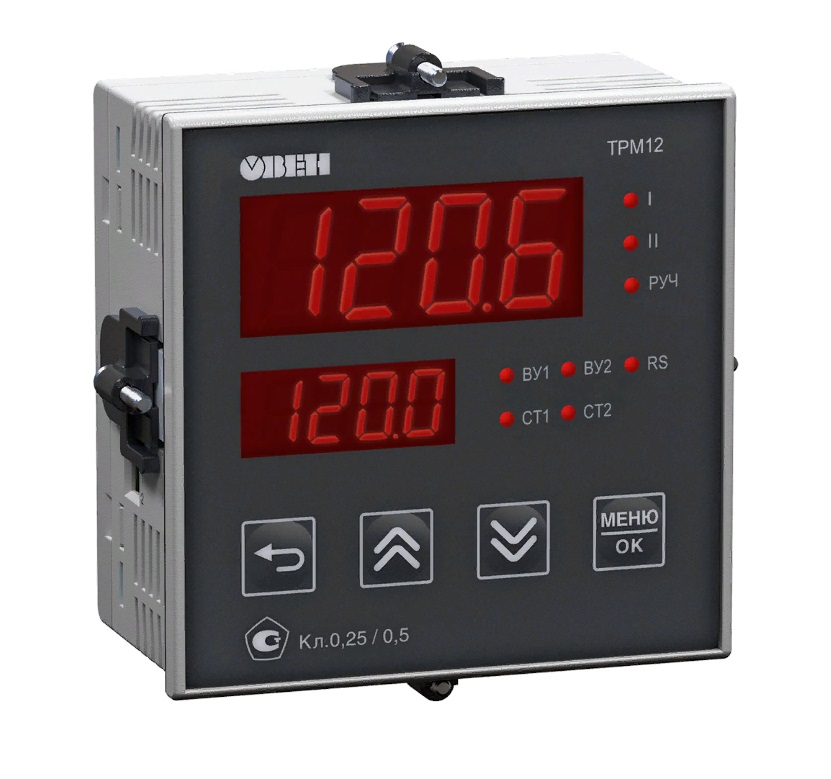

ТРМ12 – промышленный ПИД-регулятор, предназначенный для управления трехходовыми или запорно-регулирующими клапанами и задвижками с электроприводом. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.



Возможности регулятора ТРМ12:

• Измерение и регулирование различных физических величин (расход, давление, температура и т.д.);
• Дискретное или аналоговое управление клапаном по ПИД закону;
• Контроль обрыва связи с исполнительным механизмом(LBA);
• Сигнализация о выходе измеряемой величины за заданные пределы;
• Ручной режим управления исполнительными механизмами;
• Дистанционный пуск и останов регулирования;
• Погодозависимое регулирование;
• Интеграция в систему диспетчеризации.

Технические характеристики:

Напряжение питания переменного тока ~90…264В (номинальное 230В)
Напряжение постоянного тока 21...120 В (номинальное 24В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 50 мА

Универсальные входы

Количество универсальных входов 2
Функции входа 1 Измерительный
Функции входа 2 Измерительный (в том числе датчик положения)
Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа: Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая ±0,5 %
- для остальных видов датчиков ±0,25 %

Выходные устройства

Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У

Корпус

Щитовой Щ1 96×96×53 мм, IP54*
Щитовой Щ2 96×48×100 мм, IP54*
Щитовой Щ5 48×48×103 мм, IP54*
Настенный Н 105×130×65 мм, IP44
DIN-реечный 72×90×58 мм, IP20

Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

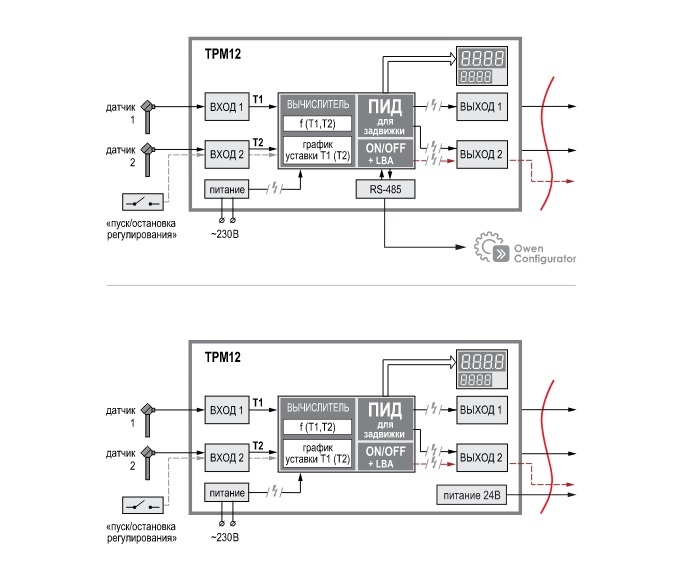

Функциональная схема ТРМ12

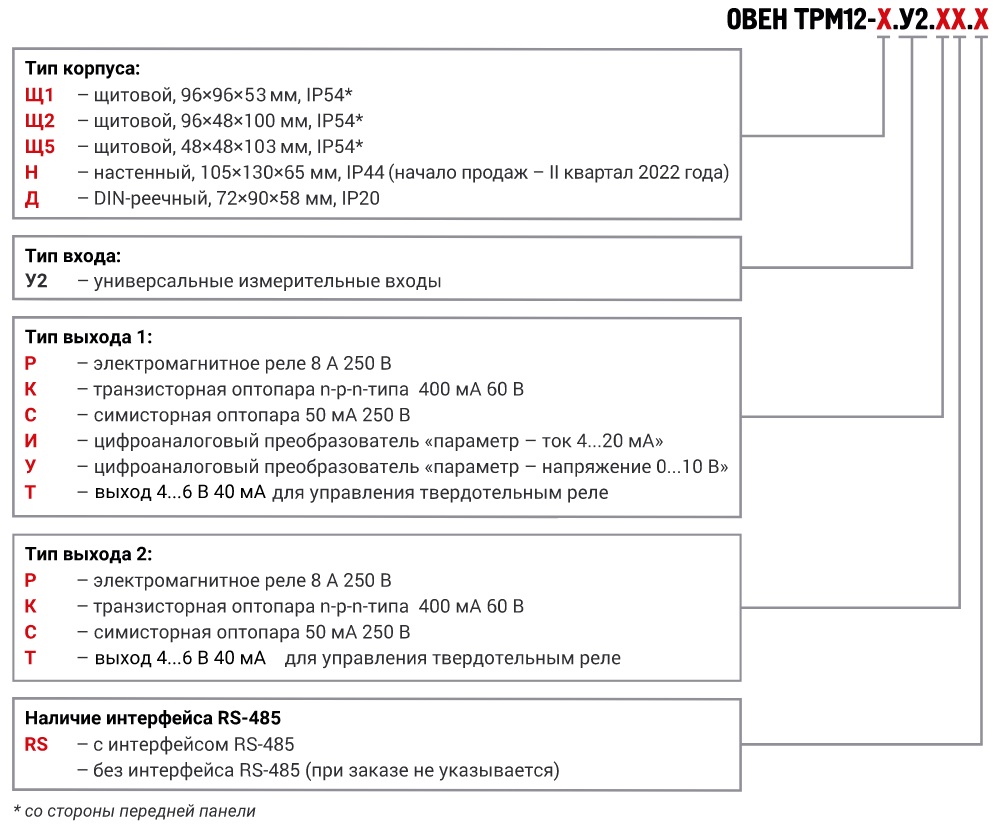

Модельный ряд ТРМ12
