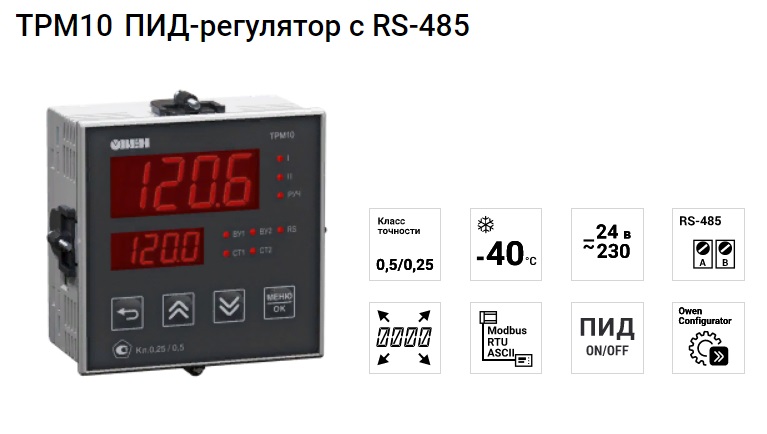

ТРМ10 ПИД-регулятор с RS-485

ТРМ10 ПИД-регулятор с RS-485

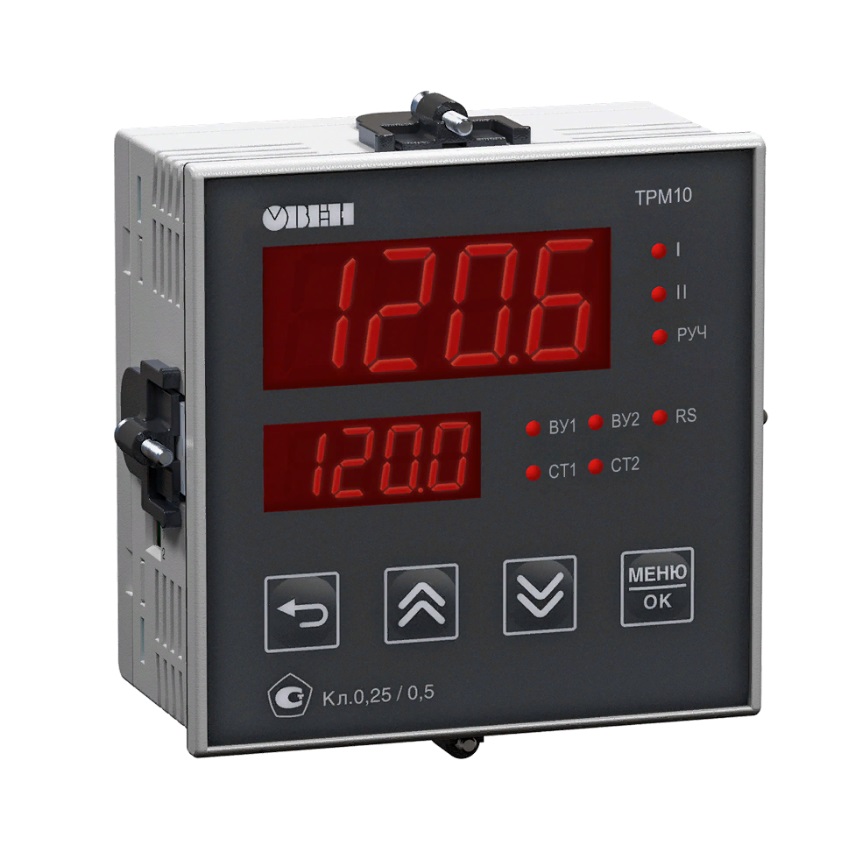

ТРМ10 – промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.



Возможности регулятора ТРМ10:

• Измерение и регулирование физических величин по одному каналу.
• Дискретное или аналоговое управление нагрузкой по ПИД закону.
• Контроль обрыва связи с исполнительными механизмами.
• Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
• Сигнализация о выходе измеряемой величины за заданные пределы.
• Ручной режим управления исполнительными механизмами.
• Интеграция в систему диспетчеризации.

Технические характеристики:
Напряжение питания переменного тока ~90…264 В (номинальное 230 В)
Напряжение постоянного тока =21...120 В (номинальное 24 В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 50 мА
Количество универсальных входов 1
Функции входа 1 Измерительный
Функции входа 2 Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа: Не более 1 секунды
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая ±0,5 %
- для остальных видов датчиков ±0,25 %

Выходные устройства
Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У

Корпус
Щитовой Щ1 96×96×53 мм, IP54*
Щитовой Щ2 96×48×100 мм, IP54*
Щитовой Щ5 48×48×103 мм, IP54*
Настенный Н 105×130×65 мм, IP44
DIN-реечный 72×90×58 мм, IP20

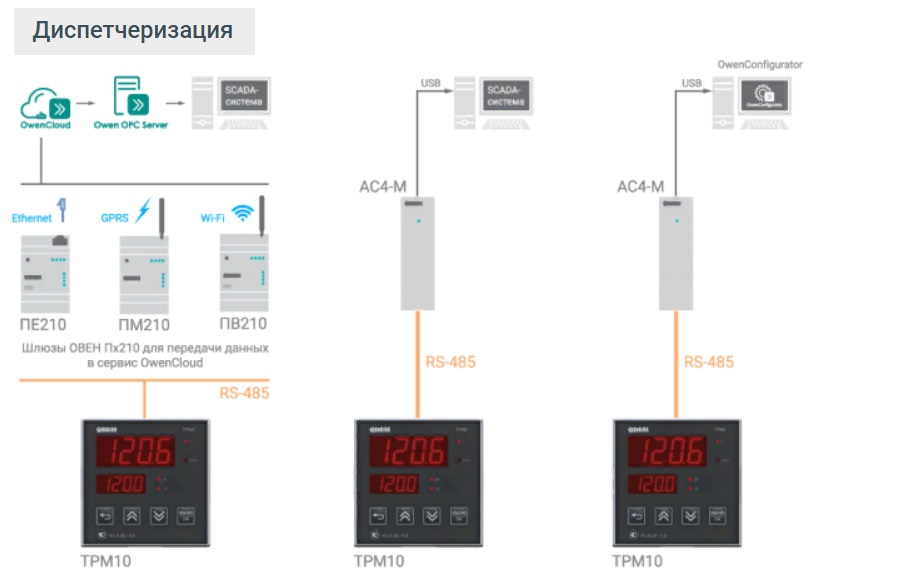

Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

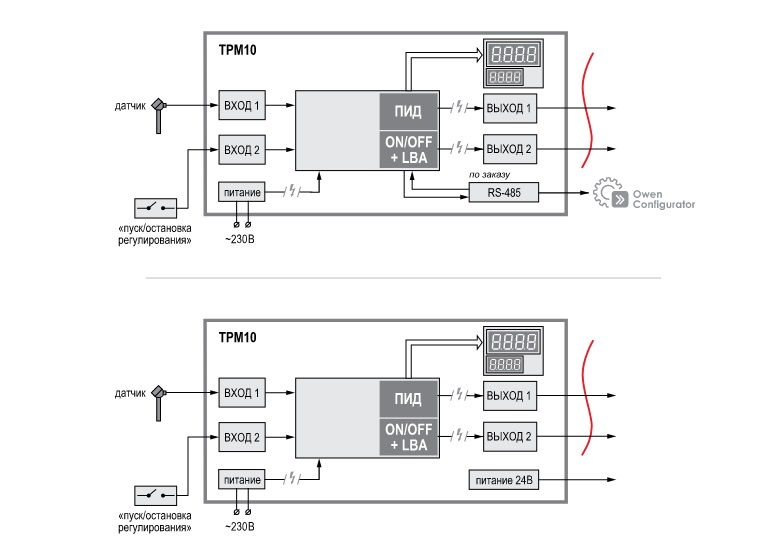

Функциональная схема

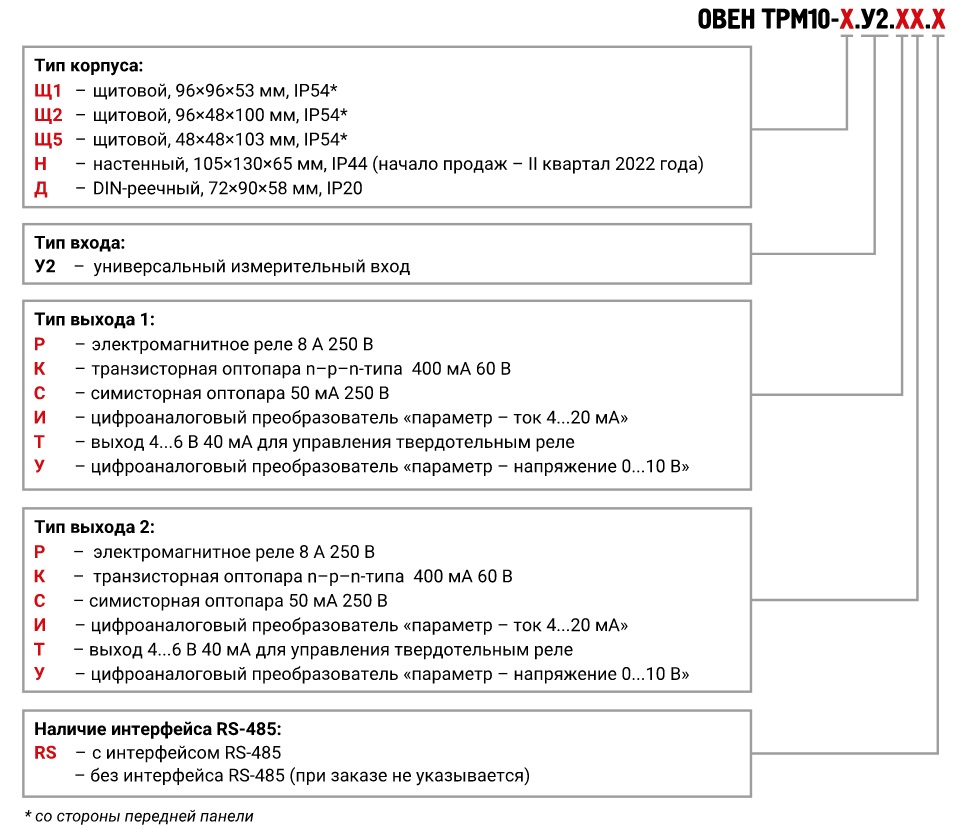

Модельный ряд ТРМ10
