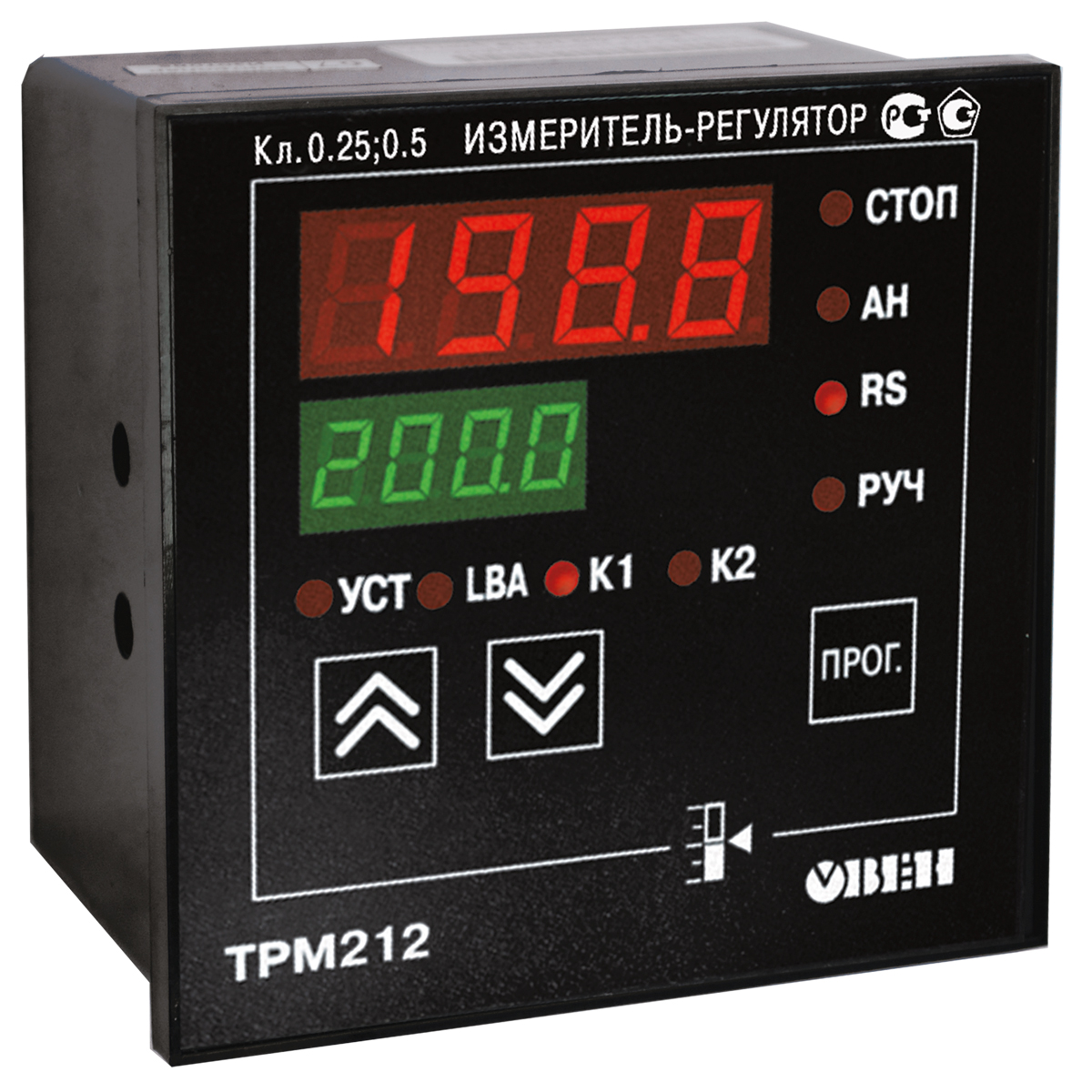

ПИД-регулятор ТРМ 212

ПИД-регулятор ТРМ 212

Статус:  Под заказ
Описание

ИЗМЕРИТЕЛЬ ПИД-РЕГУЛЯТОР ДЛЯ УПРАВЛЕНИЯ ЗАДВИЖКАМИ И ТРЕХХОДОВЫМИ КЛАПАНАМИ С ИНТЕРФЕЙСОМ RS-485 ОВЕН ТРМ212

Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.



Регулятор ОВЕН серии ТРМ212


Класс точности 0,5/0,25

Регулятор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2

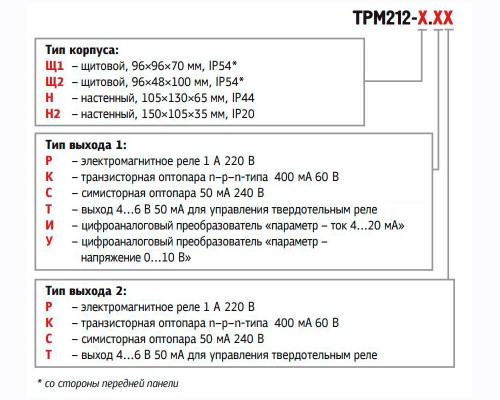

Имеются модификации: ТРМ212-Н.РР, ТРМ212-Н2.РР, ТРМ212-Щ1.ИР, ТРМ212-Щ1.РР, ТРМ212-Щ2.ИР, ТРМ212-Щ2.РР

Основные функции прибора ОВЕН ТРМ212

  • ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • ВОЗМОЖНОСТЬ РАБОТЫ С ДАТЧИКАМИ, ИМЕЮЩИМИ КВАДРАТИЧНУЮ ХАРАКТЕРИСТИКУ
  • ВЫЧИСЛЕНИЕ разности, суммы, отношения и корня из разности двух измеряемых величин
  • ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ РАСХОДА по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
  • ПИД-РЕГУЛИРОВАНИЕ измеренной или вычисленной величины с использованием: электропривода запорно_регулирующего (КЗР) или трехходового клапана; задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
  • АВТОНАСТРОЙКА ПИД'РЕГУЛЯТОРА по современному эффективному алгоритму, оптимизация выхода на уставку
  • ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ЗАДВИЖКИ ко входу 2
  • ГРАФИК КОРРЕКЦИИ УСТАВКИ регулятора по величине, измеренной на втором входе
  • ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-регулятора
  • СИГНАЛИЗАЦИЯ об обрыве в цепи регулирования (LBA)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS'485 (протокол ОВЕН)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК для разных групп специалистов


Вариант № 1 работы Овен ТРМ212


Вариант № 2 работы Овен ТРМ212


Вариант № 3 работы Овен ТРМ212


Вариант № 4 работы Овен ТРМ212


Внимание

В отличие от ТРМ12 при заказе ТРМ212, тип входа не указывается, так как во всех модификациях данного прибора вход является универсальным!!!

Например:

ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").

ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).



Схема работы Овен ТРМ 212


Технические характеристики

Питание



Напряжение питания

90…245 В переменного тока

Частота напряжения питания

47...63 Гц

Функции входов



Количество универсальных входов

2

Функции входа 1

измерительный

Функции входа 2

измерительный (в т.ч. датчик положения)

дополнительный (дистанционный пуск/остановка регулирования)

Универсальные измерительные входы



Типы входных датчиков и сигналов, подключаемых к измерительным входам

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

не более 1 с

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

Предел допустимой основной погрешности:

– при использовании термопреобразователя сопротивления

±0,5 %

– для остальных видов сигналов

±0,25 %

Дополнительный вход (вход 2)



Сопротивление внешнего ключа:

– в состоянии «замкнуто»

менее 1 кОм

– в состоянии «разомкнуто»

более 100 кОм

Выходы



Количество выходных устройств

2

Интерфейс связи



Тип интерфейса

RS-485 (протокол ОВЕН)

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Корпус



Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96х96х70 мм, IP54*

Щитовой Щ2

96х48х100 мм, IP54*

Настенный Н

130х105х65 мм, IP44

* со стороны передней панели

Характеристики выходных устройств



Обозн.

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

1 А при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока

К

транзисторная оптопара структуры n–p–n типа

200 мА при 40 В пост. тока

С

симисторная оптопара

50 мА при 240 В (в имульсном режиме до 0,5 А)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 0…1000 Ом, напряжение питания 15...32 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм, напряжение питания 15...32 В

Т

выход для управления

твердотельным реле

выходное напряжение 4...6 В

максимальный выходной ток 50 мА

Характеристики датчиков и входных сигналов



Тип датчика

Диапазон измерений

ТСП50 W100 = 1.385

–200…+750 °С

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

ТСП50 W100 = 1.391

–200…+750 °С

ТСП100 W100 = 1.391

–200…+750 °С

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

ТСМ50 W100 = 1.426

–50…+200 °С

ТСМ100 W100 = 1.426

–50…+200 °С

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

ТСМ50 W100 = 1.428

–190…+200 °С

ТСМ100 W100 = 1.428

–190…+200 °С

термопара ТВР (А-1)

0…+2500 °С

термопара ТВР (А-2)

0…+1800 °C

термопара ТВР (А-3)

0…+1800 °C

термопара ТПР (В)

+200…+1800 °C

термопара ТЖК (J)

–200…+1200 °С

термопара ТХА (K)

–200…+1300 °С

термопара ТХК (L)

–200…+800 °С

термопара ТНН (N)

–200…+1300 °С

термопара ТПП (R)

0…+1750 °C

термопара ТПП (S)

0…+1750 °C

термопара ТМК (Т)

–200…+400 °C

ток 0…5 мА

0…100 %

ток 0…20 мA

0…100 %

ток 4…20 мА

0…100 %

напряжение –50…+50 мВ

0…100 %

напряжение 0…1 В

ТРМ212-Н.РР, ТРМ212-Н2.РР, ТРМ212-Щ1.ИР, ТРМ212-Щ1.РР, ТРМ212-Щ2.ИР, ТРМ212-Щ2.РР

Стандартные позиции

ТРМ212-Щ2.ИР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.РР 5 520,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.ИР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.РР 5 520,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.УР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.РР 6 840,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.КК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.РР 5 520,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.УР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.СС 7 320,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ТРМ212-Щ2.ИТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.СС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.СС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.КК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.СС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.ИС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.ИТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.УТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.ИК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.КК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.ИС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.УС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.УТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.УР 8 220,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.ИК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.ИТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.УС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.ИР 8 220,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.УТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.УК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.ИР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.УС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.УР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.ТТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.ИК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.УК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.СР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ1.ТТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Щ2.ТР 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.ТТ 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.УК 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н.ИС 7 320,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.УТ 8 220,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.ТТ 8 220,00 ₽ ЗАКАЗАТЬ
ТРМ212-Н2.КК 7 320,00 ₽ ЗАКАЗАТЬ
