ПИД-регулятор ТРМ 12

ИЗМЕРИТЕЛЬ ПИД-РЕГУЛЯТОР ДЛЯ УПРАВЛЕНИЯ ЗАДВИЖКАМИ И ТРЕХХОДОВЫМИ КЛАПАНАМИ ОВЕН ТРМ12

Назначение терморегулятора ТРМ12

Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5/0,25

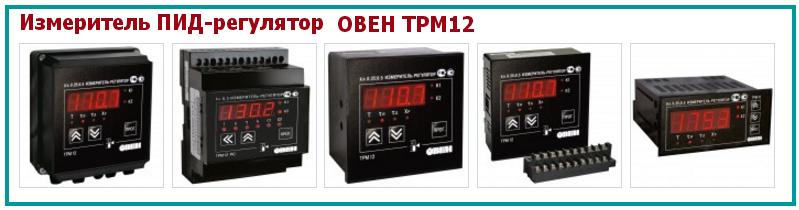

Регулятор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2

Обновление линейки ТРМ 12

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11 по выгодной цене.

Новый ОВЕН ТРМ12 - Щ11 полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;
2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаждемонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В);
4. Выгодное соотношение цены, качества и функциональных возможностей

Главные преимущества нового ТРМ12

Улучшенная помехоустойчивость	новый ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность	наработка на отказ составляет 100 000 часов
Повышенная точность измерений	погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал	межповерочный интервал – 3 года
Увеличенный срок гарантии	гарантийный срок обслуживания нового ТРМ12 составляет 5 лет
Улучшенные показатели климатического исполнения	допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход	прибор поддерживает все наиболее распространенные типы датчиков
Все необходимые типы выходных устройств	Р – э/м реле К – транзисторная оптопара С – симисторная оптопара Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания	90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ12	для питания активных датчиков или других низковольтных цепей АСУ
Усовершенствованная математическая модель ПИД-регулятора	новый ПИД-алгоритм регулирования
Современный алгоритм автонастройки ПИД-регулятора	автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»

Основные функции прибора ОВЕН ТРМ12

К основным функциям ПИД-регулятора ОВЕН ТРМ 12 относятся:

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.

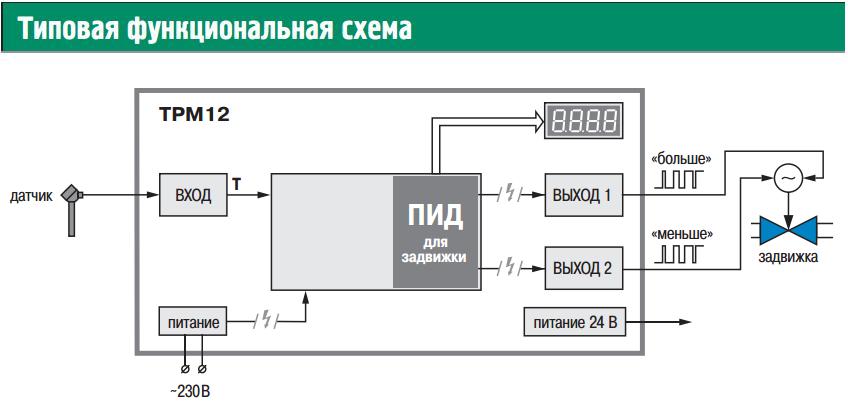

• УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА (ПИ-регулирование)
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины в системе «нагреватель–холодильник»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
• ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ НАСТРОЕК при отключении питания
• ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Технические характеристики ПИД-регулятора ОВЕН ТРМ 12

Питание ПИД-регулятора ТРМ12
Напряжение питания переменного тока	90…245 В
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В
Максимально допустимый ток источника питания	80 мА

Универсальные входы регулятора ТРМ12
Количество универсальных входов	1
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
– для термопреобразователей сопротивления	не более 0,8 с
– для других датчиков	не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей	±0,5 %
– для других датчиков	±0,25 %

Выходные устройства ТРМ12
Количество выходных устройств	2 («больше», «меньше»)
Типы выходных устройств	Р, К, С, Т (два ВУ одного типа)

Корпус ПИД-регулятора ТРМ 12
Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1	96х96х65, IP54*
Щитовой Щ2N	96х48х100, IP54*

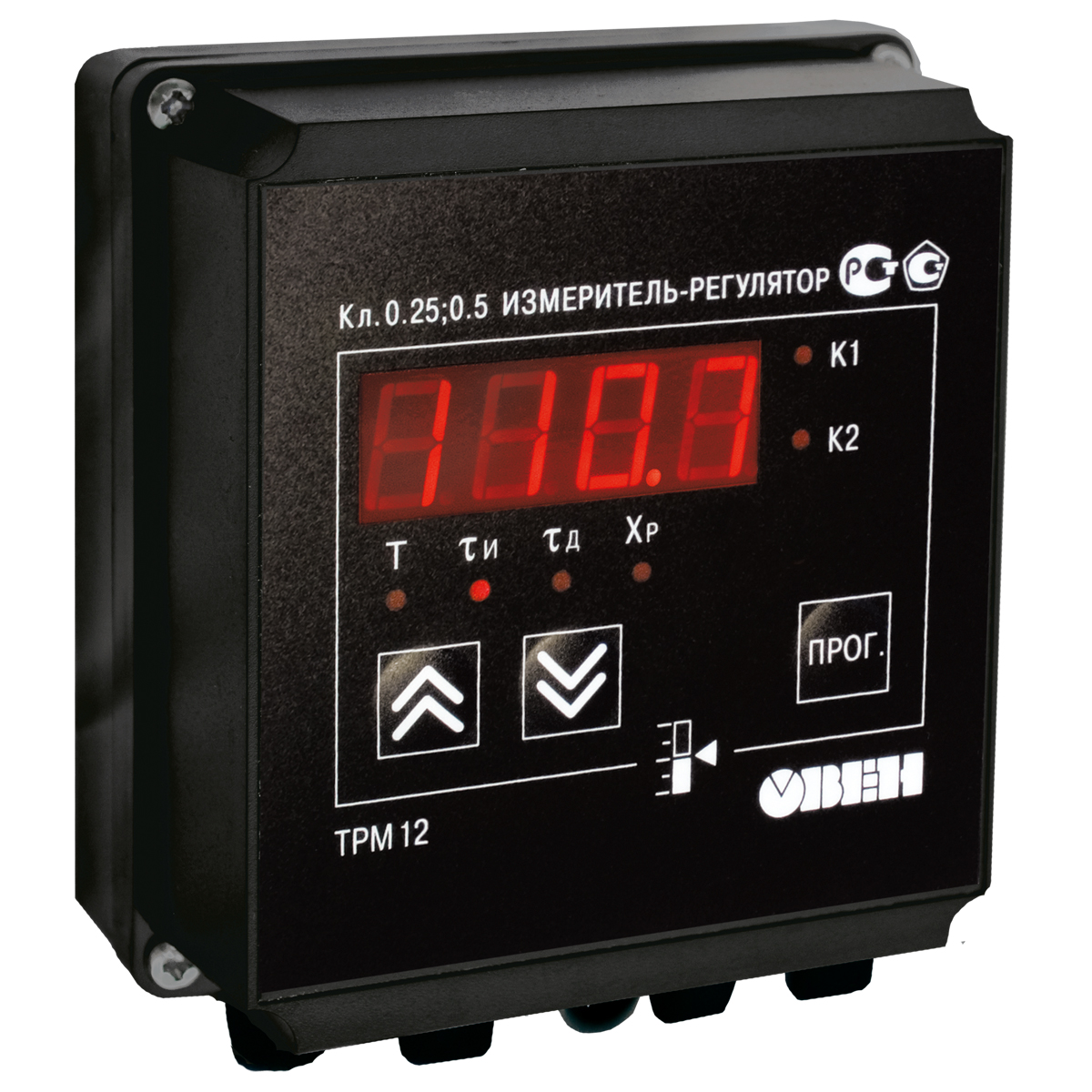

Настенный Н	130х105х65, IP44
* со стороны передней панели

Условия эксплуатации ПИД-регулятора ТРМ12

Условия эксплуатации ТРМ12
Температура окружающего воздуха	–20...+50 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)	30...80 %

Характеристики измерительных датчиков ПИД-регулятора ОВЕН ТРМ12

Характеристики датчиков ТРМ 12
Код b1-0	Тип датчика	Диапазон измерений	Разрешающая способность*
01	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
09	ТСМ (50М) W100=1.428	–200…+200 °С	0,1 °С
07	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
08	ТСП (50П) W100=1.391	–240…+1100 °С	0,1 °С
00	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
14	ТСМ (100М) W100=1.428	–200…+200 °С	0,1 °С
02	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
03	ТСП (100П) W100=1.391	–240…+1100 °С	0,1 °С
29	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
30	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
31	ТСМ (500М) W100=1.428	–200…+200 °С	0,1 °С
32	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
33	ТСП (500П) W100=1.391	–250…+1100 °С	0,1 °С
34	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
35	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
36	ТСМ (1000М) W100=1.428	–200…+200 °С	0,1 °С
37	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
38	ТСП (1000П) W100=1.391	–250…+1100 °С	0,1 °С
39	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
15	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
04	термопара ТХК (L)	–200…+800 °С	0,1 °С
20	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
19	термопара ТНН (N)	–200…+1300 °С	0,1 °С
05	термопара ТХА (K)	–200…+1360 °С	0,1 °С
17	термопара ТПП (S)	–50…+1750 °C	0,1 °С
18	термопара ТПП (R)	–50…+1750 °C	0,1 °С
16	термопара ТПР (В)	+200…+1800 °C	0,1 °С
21	термопара ТВР (А-1)	0…+2500 °С	0,1 °С
22	термопара ТВР (А-2)	0…+1800 °C	0,1 °С
23	термопара ТВР (А-3)	0…+1800 °C	0,1 °С
24	термопара ТМК (Т)	–200…+400 °C	0,1 °С
12	ток 0…5 мА	0…100 %	0,1 %
11	ток 0…20 мA	0…100 %	0,1 %
10	ток 4…20 мА	0…100 %	0,1 %
06	напряжение –50…+50 мВ	0…100 %	0,1 %
13	напряжение 0…1 В	0…100 %	0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств ПИД-регулятора ТРМ12

Характеристики выходных устройств ТРМ12
Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	4 А при 220 В 50 Гц, cos > 0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В, макс. выходной ток 25 мА

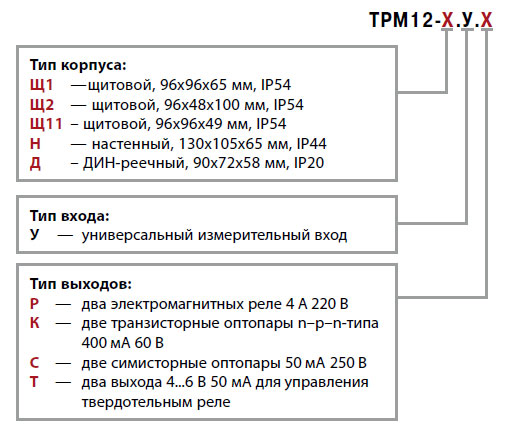

Cтандартные позиции ПИД-регулятора ТРМ 12 и цены

ТРМ12-Д.У.Р 4 800,00
ТРМ12-Н.У.Р 4 800,00
ТРМ12-Щ1.У.Р 4 800,00
ТРМ12-Щ11.У.Р 4 800,00

ТРМ12-Д.У.С 6 000,00
ТРМ12-Д.У.К 6 000,00
ТРМ12-Щ1.У.С 6 000,00
ТРМ12-Щ1.У.К 6 000,00
ТРМ12-Д.У.Т 6 000,00
ТРМ12-Н.У.Т 6 000,00
ТРМ12-Н.У.С 6 000,00
ТРМ12-Щ2.У.Т 6 000,00
ТРМ12-Н.У.К 6 000,00
ТРМ12-Щ11.У.С 6 000,00
ТРМ12-Щ2.У.С 6 000,00
ТРМ12-Щ11.У.Т 6 000,00
ТРМ12-Щ2.У.К 6 000,00
ТРМ12-Щ11.У.К 6 000,00
ТРМ12-Щ1.У.Т 6 000,00

Купить ПИД-регулятор ТРМ12, ТРМ12-Д.У.Р, ТРМ12-Н.У.Р, ТРМ12-Н.У.С, ТРМ12-Щ1.У.К, ТРМ12-Щ1.У.Р, ТРМ12-Щ1.У.С, ТРМ12-Щ1.У.Т, ТРМ12-Щ11.У.Р, ТРМ12-Щ2.У.К, ТРМ12-Щ2.У.Р, ТРМ12-Щ2.У.С, ТРМ12-Щ2.У.Т по выгодной цене в Ростове и городах Юга России всегда можно в компании "Донские измерительные системы".
