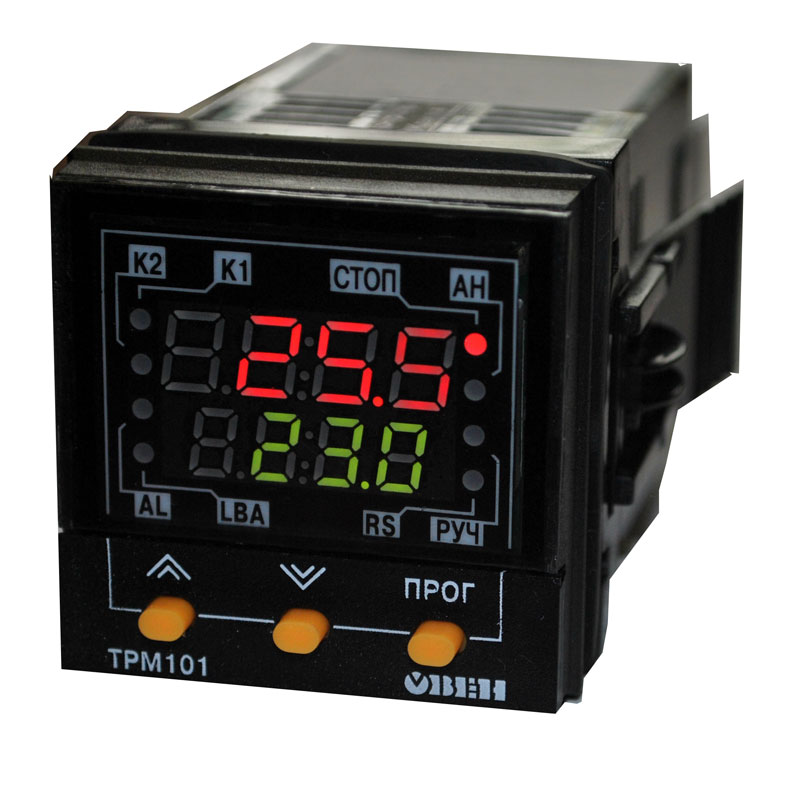

ПИД-регулятор ТРМ 101

ПИД-РЕГУЛЯТОР С УНИВЕРСАЛЬНЫМ ВХОДОМ И RS-485 ОВЕН ТРМ 101

Назначение ПИД – регулятора ОВЕН ТРМ 101

ПИД-регулятор ТРМ101 температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.

Класс точности регулятора 0,5.

ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Выпускаются следующие модификации ПИД регулятора: ТРМ101 -ИИ, ТРМ101 -ИР, ТРМ101 -КР, ТРМ101 -РИ, ТРМ101 -РР, ТРМ101 -СР, ТРМ101 -ТР

Функциональные возможности ПИД-регулятора ОВЕН ТРМ 101

ПИД регулятор ТРМ101 имеет следующие функциональные возможности:

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
• ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
• СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов: о выходе регулируемой величины за заданные пределы; об обрыве в цепи регулирования (LBA)

• РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
• БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
• КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
• УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
• Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

ПИД-регулятор ТРМ101 имеет выгодное соотношение цены и функциональности

Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь.

В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Питание ТРМ101

Питание ТРМ101
Напряжение питания	90…245 В частотой 47...63 Гц

Универсальный вход 1 ПИД-регулятора ТРМ 101

Универсальный вход 1
Предел допустимой основной погрешности измерения входного параметра	±0,5 %
Входное сопротивление при подключении источника сигнала:
– тока	100 Ом ± 0,1 %
– напряжения	не менее 100 кОм

Дополнительный вход 2 регулятора ТРМ 101

Дополнительный вход 2
Сопротивление внешнего ключа:
– в состоянии «замкнуто»	0...1 кОм
– в состоянии «разомкнуто»	более 100 кОм

Выходы регулятора ТРМ 101

Выходы регулятора ТРМ 101
Количество выходных устройств	2

Интерфейс связи регулятора ТРМ 101

Интерфейс связи регулятора
Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Корпус ПИД-регулятора ТРМ 101

Тип корпуса и его габаритные размеры (без элементов крепления)	щитовой Щ5, 48х48х102 мм
Степень защиты корпуса	IP54 (со стороны передней панели)

Характеристики выходных устройств ТРМ101

Обозн.	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при 220 В 50...60 Гц, cos > 0,4 или 30 В пост. тока
К	транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Характеристики измерительных датчиков ТРМ 101

Код in-t	Тип датчика	Диапазон измерений
r385	ТСП50 W100 = 1.385	–200…+750 °С
r.385	ТСП100 W100 = 1.385 (Pt 100)	–200…+750 °С
r391	ТСП50 W100 = 1.391	–200…+750 °С
r.391	ТСП100 W100 = 1.391	–200…+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТСМ50 W100 = 1.426	–50…+200 °С
r.426	ТСМ100 W100 = 1.426	–50…+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТСМ50 W100 = 1.428	–190…+200 °С
r.428	ТСМ100 W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЖК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	ток 0…5 мА	0…100 %
i 0.20	ток 0…20 мA	0…100 %
i 4.20	ток 4…20 мА	0…100 %
U-50	напряжение –50…+50 мВ	0…100 %
U0_1	напряжение 0…1 В	0…100 %

Условия эксплуатации ТРМ 101

Температура воздуха, окружающего корпус прибора	+1…+50 °C
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °C)	30...85 %

Стандартные позиции ПИД-регулятора ТРМ 101 и цены

ТРМ101-РИ 4 980,00
ТРМ101-ТР 4 980,00
ТРМ101-ИИ 4 980,00
ТРМ101-ИР 4 980,00
ТРМ101-СР 4 980,00
ТРМ101-УР 4 980,00
ТРМ101-РР 4 980,00

ТРМ101-РС 4 980,00
ТРМ101-СУ 4 980,00
ТРМ101-ИК 4 980,00
ТРМ101-СИ 4 980,00
ТРМ101-КТ 4 980,00
ТРМ101-КР 4 980,00
ТРМ101-РТ 4 980,00
ТРМ101-КС 4 980,00
ТРМ101-СТ 4 980,00
ТРМ101-КК 4 980,00
ТРМ101-ИТ 4 980,00
ТРМ101-КИ 4 980,00
ТРМ101-ИУ 4 980,00
ТРМ101-КУ 4 980,00
ТРМ101-ТУ 4 980,00
ТРМ101-УИ 4 980,00
ТРМ101-СС 4 980,00
ТРМ101-ТИ 4 980,00
ТРМ101-РУ 4 980,00
ТРМ101-ТК 4 980,00
ТРМ101-ИС 4 980,00
ТРМ101-УК 4 980,00
ТРМ101-УУ 4 980,00
ТРМ101-УТ 4 980,00
ТРМ101-СК 4 980,00
ТРМ101-ТС 4 980,00
ТРМ101-ТТ 4 980,00
