Термопреобразователи сопротивления ТСМr (ТСПr)–Кл2-1, 2-2М

Термопреобразователи сопротивления ТСМr (ТСПr)–Кл2-1, 2-2М

• удобство монтажа
• высокая точность
• хороший доступ к клеммам при теплоизоляции трубы

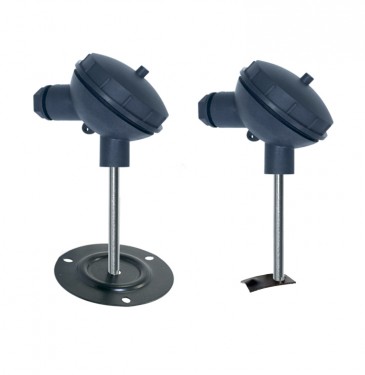

Термопреобразователи сопротивления c чувствительным из платины ТСП и меди ТСМ в исполнении Кл2 предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC):
– конструктивного исполнения Кл2–1 – поверхности сосудов, плит и т.д.;
– конструктивного исполнения Кл2–2М – труб различных диаметров.

Термопреобразователь Кл2-1 снабжен круговым фланцем с тремя отверстиями и с резиновым уплотнителем. При помощи трех винтов термометр легко крепится к плоской поверхности, обеспечивая хороший тепловой контакт. Термопреобразователь Кл2-2М имеет выпуклую
пластину смешанной формы. При помощи стандартного хомута* необходимого диаметра, термометр легко и надежно крепится к трубе.

Термочувствительный элемент находится внутри зонда и имеет хороший тепловой контакт с медной заглушкой на конце зонда.
Данные конструкции обеспечивают точное измерение температуры поверхности, а также удобство монтажа внешних проводов при укрытии трубы с установленным датчиком слоем теплоизоляции.

НСХ 50М; Pt100; Pt1000
Класс допуска B; C
Диапазон измеряемой температуры, °С -50…+180
Время термической реакции, с 15,0
Условное давление, МПа (для Кл1-2, Кл1-3) 4,0
Схема соединений 3-х проводная
