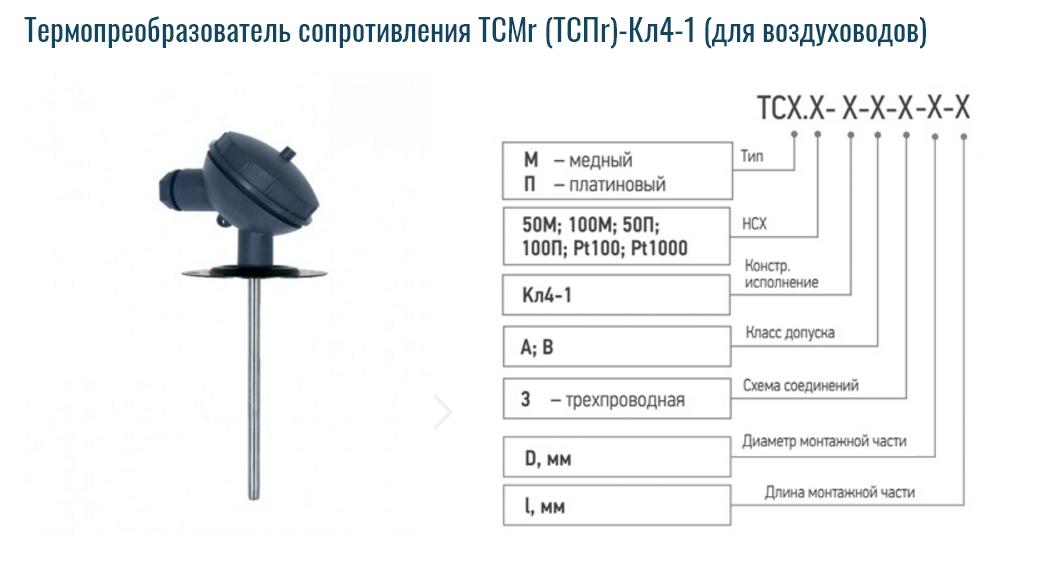

Термопреобразователь сопротивления ТСМr (ТСПr)-Кл4-1

Термопреобразователь сопротивления ТСМr (ТСПr)-Кл4-1

• удобство монтажа
• низкая тепловая инерционность



Термопреобразователь сопротивления c чувствительным из платины ТСП и меди ТСМ конструктивного исполнения Кл4 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховода Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.
Термопреобразователи изготавливаются с диаметром зонда от 2 мм, что обеспечивает очень низкую инерционность.



НСХ 50М, 100М, Pt100, Pt1000, 50П, 100П
Класс допуска А; B
Диапазон измеряемой температуры, °С -50…+100
Время термической реакции, с d = 2 мм: 3,0 d = 4 мм: 7,0
Максимальный измерительный ток, мА 0,5
Схема соединений 3-х проводная
