Термопары ДТП КТМС высокотемпературные модульные

Термопары ДТП КТМС высокотемпературные модульные

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.



В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

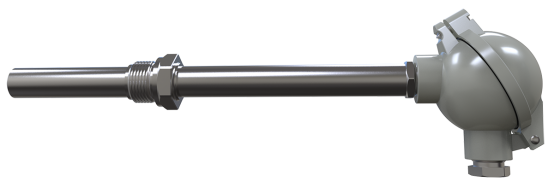

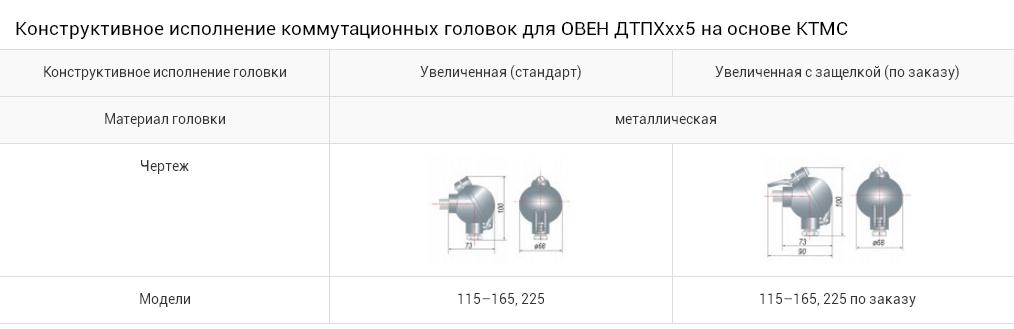

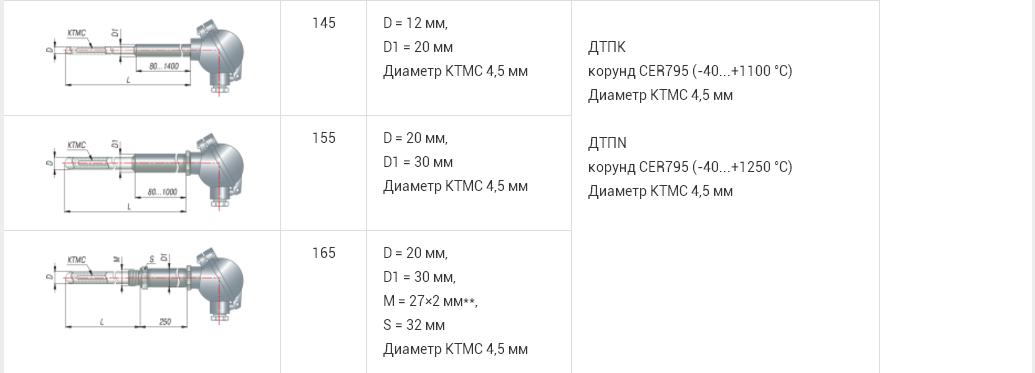

Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.


Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами
низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
выдерживают большие рабочие давления (до 150 МПа);
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
ДТПN (НН)	1	-40…+1000 -40…+1250	900	сплав Nicrobell D	4,5	10 МПа	Изолированный или неизолированный	Силикон С
ДТПК (ХА)	1	-40…+800	600	сталь AISI 321	1,5; 2,0; 3,0			Силикон С
		-40…+900	700	сталь AISI 310	4,5
ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0			Кабель СФКЭ-ХК К
ДТПJ (ЖК)	1	-40…+400 -40…+600	250 450	сталь AISI 316	3,0; 4,5			Кабель ЖК К Силикон С
