ТЕРМОДАТ-25K5 (8 - 12 КАНАЛОВ) ПИД-регулятор с графическим 3,5" дисплеем
Термодат-25K5/2Р/485/4М-РВ/8УВ/8Р - 47 570
Термодат-25K5/2Р/485/4М-РВ/8УВ/8Р/8Р - 48 240
Термодат-25K5/2Р/485/4М-РВ/8УВ/8Т/8Р - 47 570
Термодат-25K5/2Р/485/4М-РВ/8УВ/8С/8Р - 48 910
Термодат-25K5/2Р/485/4М-РВ/12УВ/12Р - 48 910
Термодат-25K5/2Р/485/4М-РВ/12УВ/12Р/12Р - 49 580
Термодат-25K5/2Р/485/4М-РВ/12УВ/12Т/12Р - 48 910
Термодат-25K5/2Р/485/4М-РВ/12УВ/12С/12Р - 50 250
Термодат-25K5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А - 58 960
-
-
- ПИД-регулятор температуры
- Электронный самописец
- 8 - 12 входных каналов
- 8 - 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
- 8 - 12 аварийных реле
- Универсальные входы
- 2 дополнительных аварийных реле на блоке индикации и управления
- Графический дисплей
- 2 блока
- Энергонезависимая память 2 Мбайта
- Интерфейс для связи с компьютером RS485
- Гарантия 3 года
Предназначен для:
измерения и регулирования температуры по 8 - 12 каналам одновременно
ПИД-закон регулирования
8 - 12 входов универсальных или для термопар.
По 2 выхода на каждый измеритйльный канал. Один из выходов основной и может служить для управления нагревателем, второй дополнительный для управления охлаждением или для аварийной сигнализации.
Основные выходы трех типов: реле, симисторный или транзисторный (для управления силовыми блоками).
Дополнительные выходы: реле.

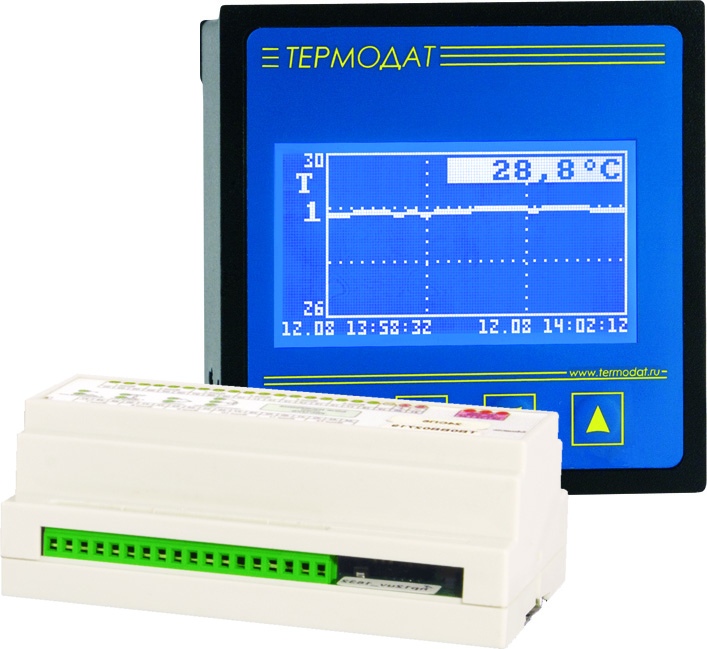

Прибор состоит из двух блоков.
Основной блок управления и индикации предназначен для щитового монтажа, имеет светодиодные индикаторы и кнопки управления.
Периферийный блок предназначен для подключения датчиков и исполнительных устройств аварийной сигнализации.
Основной блок получает информацию о температуре от периферийного измерительного блока, рассчитывает требуемую выходную мощность, определяет состояние аварийных реле и отправляет данные о мощности обратно в периферийный блок. Микроконтроллер периферийного блока самостоятельно отрабатывает заданный пользователем метод управления мощностью - широтно-импульсный метод или метод равномерно распределённых рабочих сетевых периодов.
Связь между блоками осуществляется по внутреннему цифровому интерфейсу типа RS485. Блок управления имеет два выходных реле для аварийной сигнализации, может также быть оснащен архивной памятью 2 Мбайта и отдельным интерфейсом для связи с компьютером RS 485.
Максимальное расстояние до блока измерения и выходов и до компьютера 1200 м.
Технические характеристики:
| Типы датчиков: | Термопары ТХА (K), ТХК(L), ТЖК(J), ТМКн(T), ТНН(N), ТПП(S), ТПП(R) ТПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0…40мА (0…5; 4…20мА) |
| Выходы: | реле, симисторные, транзисторные, 2 аварийных реле на блоке индикации и управления
|
| Закон регулирования:
| ПИД |
| Диапазон температур измерения:
| От -270°С до 2500°С, (зависит от типа датчика) |
| Напряжение питания:
| ~220В |
| Диапазон температур эксплуатации:
| От +5°С до +45°С |
| Корпус:
| Блок индикации и управления: металлический, для щитового монтажа Блок измерения и выходов: пластмассовый корпус с креплением на DIN-рейку |
| Дисплей:
| Графический 3,5 дюйма. |
| Габаритные размеры:
| Блок индикации и управления: 96х96х82мм, вырез в щите 92х92мм Блок измерения и выходов: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм; |
| Гарантия:
| 3 года |
Модельный ряд
8 каналов
25К5/2Р/485/2М-РВ/8УВ/8Р
25К5/2Р/485/2М-РВ/8УВ/8Р/8Р
25К5/2Р/485/2М-РВ/8УВ/8Т/8Р
25К5/2Р/485/2М-РВ/8УВ/8С/8Р
25К5/2Р/485/4М-РВ/8УВ/8Р
25К5/2Р/485/4М-РВ/8УВ/8Р/8Р
25К5/2Р/485/4М-РВ/8УВ/8Т/8Р
25К5/2Р/485/4М-РВ/8УВ/8С/8Р
12 каналов
25К5/2Р/485/2М-РВ/12УВ/12Р
25К5/2Р/485/2М-РВ/12УВ/12Т
25К5/2Р/485/2М-РВ/12УВ/12Р/12Р
25К5/2Р/485/2М-РВ/12УВ/12Т/12Р
25К5/2Р/485/2М-РВ/12УВ/12С/12Р
25К5/2Р/485/2М-РВ/12УВ/12Р-РВ/12А
25К5/2Р/485/2М-РВ/12УВ/12Р/12Р-РВ/12А
25К5/2Р/485/4М-РВ/12УВ/12Р
25К5/2Р/485/4М-РВ/12УВ/12Т
25К5/2Р/485/4М-РВ/12УВ/12Р/12Р
25К5/2Р/485/4М-РВ/12УВ/12Т/12Р
25К5/2Р/485/4М-РВ/12УВ/12С/12Р
25К5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А
