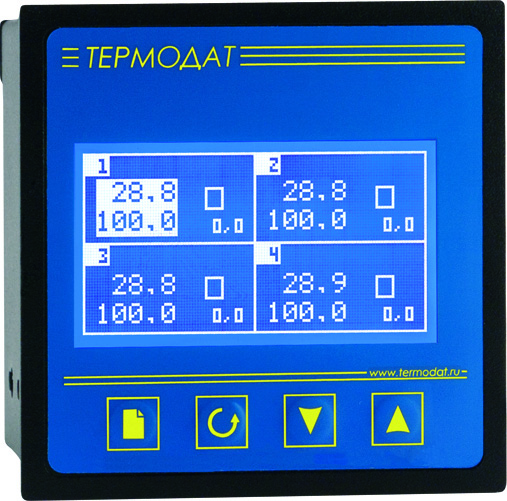

ПИД-регулятор ТЕРМОДАТ-17E5
Внимание: снят с производства!
Возможности ПИД-регулятора ТЕРМОДАТ-17E5
- 2 или 4 входных канала
- ПИД-регулятор, программный регулятор
- Электронный самописец
- Графический дисплей
- ПИД-закон регулирования, автоматическая настройка коэффициентов
- Универсальный вход
- Логический (цифровой) вход
- Выходы: релейный, симисторный, транзисторный, аналоговый
- Аварийная сигнализация
- Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
- Гарантия 3 года
Термодат-17Е5 предназначен для:
- Замены устаревших самописцев
- Регулирования температуры по заданной программе
- Аварийной сигнализации
Приборы серии Термодат-17 имеют графический жидкокристаллический дисплей. На дисплее отображается график температуры, измеренное значение температуры, уставка.
Дисплей. Приборы имеют жидкокристаллический дисплей, Размер рабочей части экрана дисплея 67х33 мм. Количество точек 128х64. Масштаб графика на экране можно изменять от 2°С до 3000°С, время - от 2 минут до 240 часов.
Графический дисплей позволяет наблюдать за качеством регулирования и контролировать технологический процесс в течение длительного времени. Меню на русском и английском языках.
Универсальный вход предназначен для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Режимы работы: нагрев, охлаждение, или комбинированный нагрев/охлаждение. Разрешение по темпеартуре 1°С или 0,1°С, зависит от типа датчика и задается пользователем.
Выходы. Выходные устройства: реле (7А,~220В), транзисторный или симисторный выходы.
Транзисторный выход (тип Т) предназначен для плавного управления мощностью трехфазных или однофазных нагревателей с помощью силовых тиристорных блоков типа СБ или ФИУ (см. раздел «силовые блоки»). При работе с блоками типа СБ прибор обеспечивает управление мощностью по методу равномерного распределения рабочих сетевых периодов. С блоками ФИУ выход Т работает в режиме передачи цифровой информации о выводимой мощности, а блок ФИУ отрабатывает фазоимпульсное управление тиристорами.
Симисторный выход (тип С) предназначен для включения нагрузки до 200 Вт (1А, ~220В) или для подключения внешнего мощного симистора. Рекомендуем использовать симисторный выход для управления электромагнитным пускателем, вместо обычного реле.
Реле и симисторный выход при ПИД регулировании работают в широтно-импульсном режиме, период ШИМ от 4 до 600 секунд.
Дополнительное реле используется для включения охлаждения, для сигнализации об аварийной ситуации, для сигнализации об окончании шага и всей программы.
Регулирование. Закон регулирования – ПИД. При ПИД регулировании можно запустить автоматическую настройку параметров регулирования. При желании можно перейти на позиционный закон регулирования.
Регулирование по программе. В программном режиме приборы обеспечивают плавное или ступенчатое изменение температуры по программе. Можно задать до 20 программ по 20 шагов в каждой, а также объединить несколько программ для получения одной более длинной. Программа может содержать участки роста (снижения) температуры с нужной скоростью и выдержкой при заданной температуре. Скорость изменения температуры от 0,1 до 2500 градусов в час, задаваемый временной интервал на одном шаге программы – от 1 минуты до 48 часов.
Сервисные функции. Контроль обрыва датчика, функция защиты холодного нагревателя (плавное нарастание мощности при включении), контроль исправности контура регулирования, ограничение максимальной мощности и другие.
Прибор имеет оптически изолированный интерфейс для связи с компьютером и архивную память большой емкости (2МБайт). Архив может быть просмотрен непосредственно на приборе по точкам, а также передан на компьютер по интерфейсу. Объём архива 2 Мбайт (250 тысяч записей по каждому каналу). Интервал записи от 2 сек до 30 минут.
Характеристики ПИД-регулятора ТЕРМОДАТ-17E5
Технические характеристики:
| Типы датчиков: | Термопары ТХА (K), ТХК(L), ТЖК(J), ТМКн(T), ТНН(N), ТПП(S), ТПП(R) ТПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0…40мА (0…5; 4…20мА) |
| Выходы: | Реле с переключающимися контактами (7А, ~220В), реле с нормально-замкнутыми контактами (7А, ~220В) , симисторный, транзисторный |
| Закон регулирования: | ПИД, двухпозиционный, регулирование по программе |
| Диапазон температур измерения: | От -270°С до 2500°С, (зависит от типа датчика) |
| Напряжение питания: | ~220В |
| Диапазон температур эксплуатации: | От +5°С до +40°С |
| Корпус: | Металлический, для щитового монтажа |
| Дисплей: | Графический, 67х33 мм. Количество точек 128х64. |
| Габаритные размеры: | Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм |
| Гарантия: | 3 года |
Модельный ряд
2 канала
17Е5/2УВ/2Р/1Р/485/2М - 20000 руб
17Е5/2УВ/2Т/1Р/485/2М - 20000 руб
17Е5/2УВ/2С/1Р/485/2М - 20500 руб
4 канала
17Е5/4УВ/4Р/1Р/485/2М - 21000 руб
17Е5/4УВ/4Т/1Р/485/2М - 21000 руб
17Е5/4УВ/4С/1Р/485/2М - 21500 руб
17Е5/4УВ/4Р/485/2М-РВ/4А - 24500 руб
