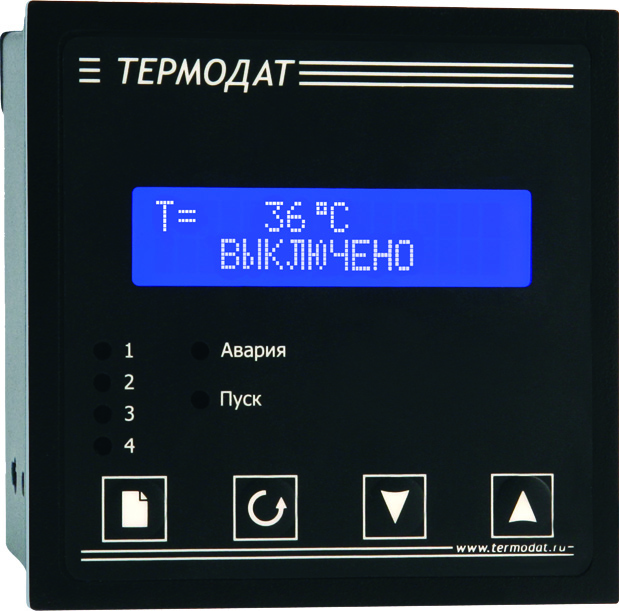

Термодат-14Е5 - одноканальный программный ПИД-регулятор
Термодат-14E5/1УВ/1В/2Р/1С/1Т - 12 060
Термодат-14E5/1УВ/1В/2Р/1С/1Т/485 - 12 730
Термодат-14E5/1УВ/1В/2Р/1С/1Т/485/4М - 15 740
Термодат-14E5/1УВ/1В/2Р/1С/1Т/485/2М/IP67пп - 19 100
Термодат-14E5/1УВ/1В/2Р/1РС/1Т/1А/485 - 13 400
Термодат-14E5/1УВ/1В/2Р/1РС/1Т/1А/485/4М - 17 080
Возможности ПИД-регулятора Термодат-14Е5
- ПИД-регулятор
- Регулирование по программе
- ПИД-закон регулирования, автоматическая настройка коэффициентов
- Универсальный вход
- Логический (дискретный) вход
- Выходы: релейный, симисторный, транзисторный
- Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
- Аварийная сигнализация
- Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
- Гарантия 5 лет
Термодат-14Е5 предназначен для:
- Регулирования температуры по заданной программе
- Аварийной сигнализации
Универсальный вход предназначен для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Режимы работы: нагрев, охлаждение, или комбинированный нагрев/охлаждение. Разрешение по темпеартуре 1°С или 0,1°С, зависит от типа датчика и задается пользователем. Дискретный вход предназначен для внешней кнопки пуска программы.
Выходы. Выходные устройства: реле (7А,~220В), транзисторный и симисторный выходы.
Транзисторный выход (тип Т) предназначен для плавного управления мощностью трехфазных или однофазных нагревателей с помощью силовых тиристорных блоков типа СБ или ФИУ (см. раздел «силовые блоки»). При работе с блоками типа СБ прибор обеспечивает управление мощностью по методу равномерного распределения рабочих сетевых периодов. С блоками ФИУ выход Т работает в режиме передачи цифровой информации о выводимой мощности, а блок ФИУ отрабатывает фазоимпульсное управление тиристорами.
Симисторный выход (тип С) предназначен для включения нагрузки до 200 Вт (1А, ~220В) или для подключения внешнего мощного симистора. Рекомендуем использовать симисторный выход для управления электромагнитным пускателем, вместо обычного реле.
Реле и симисторный выход при ПИД регулировании работают в широтно-импульсном режиме, период ШИМ от 4 до 600 секунд.
Дополнительное реле используется для включения охлаждения, для сигнализации об аварийной ситуации, для сигнализации об окончании шага и всей программы.
Регулирование. Закон регулирования – ПИД. При ПИД регулировании можно запустить автоматическую настройку параметров регулирования. При желании можно перейти на позиционный закон регулирования.
Регулирование по программе. В программном режиме приборы обеспечивают плавное или ступенчатое изменение температуры по программе. Можно задать до 30 программ по 30 шагов в каждой, а также объединить несколько программ для получения одной более длинной. Программа может содержать участки роста (снижения) температуры с нужной скоростью и выдержки при заданной температуре. Скорость изменения температуры от 0,1 до 2500 градусов в час, задаваемый временной интервал на одном шаге программы – от 1 минуты до 48 часов.
Сервисные функции. Контроль обрыва датчика, функция защиты холодного нагревателя (плавное нарастание мощности при включении), контроль исправности контура регулирования, ограничение максимальной мощности и другие.
Управление электроприводом задвижки. Трёхпозиционное регулирование. Приборы Термодат-14Е5 могут работать в режиме регулирования температуры с помощью механической задвижки с электроприводом. Закон регулирования – ПИД. Одно реле служит для открытия заслонки, другое - для закрытия (трехпозиционное управление). Метод управления реле – импульсный. Минимальная и максимальная длительность импульсов управления задается пользователем. Учитываются времена выбора люфта привода в прямом и обратном направлении.
Прибор может быть укомплектован оптически изолированным интерфейсом для связи с компьютером, архивной памятью большой емкости (2МБайт). Архив может быть просмотрен непосредственно на приборе по точкам, а также передан на компьютер по интерфейсу. Объём архива 2 Мбайт обеспечивает непрерывную запись температуры в течение 2 лет с интервалом записи 1 минута или в течение 12 суток с интервалом записи 1 секунда.
Характеристики ПИД-регулятора Термодат-14Е5
Технические характеристики:
| Типы датчиков: | Термопары ТХА (K), ТХК(L), ТЖК(J), ТМКн(T), ТНН(N), ТПП(S), ТПП(R) ТПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3); термосопротивления Pt, M, Ni, Cu и П; датчики с выходом 0…40мА (0…5; 4…20мА) |
| Выходы: | Реле с переключающимися контактами (7А, ~220В), реле с нормально-замкнутыми контактами (7А, ~220В) , симисторный, транзисторный |
| Закон регулирования: | ПИД, двухпозиционный, регулирование по программе |
| Диапазон температур измерения: | От -270°С до 2500°С, (зависит от типа датчика) |
| Напряжение питания: | ~220В |
| Диапазон температур эксплуатации: | От +5°С до +40°С |
| Корпус: | Металлический, для щитового монтажа |
| Дисплей: | Жидкокристаллический, 2 строки по 16 символов |
| Габаритные размеры: | Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм |
| Гарантия: | 5 лет |
