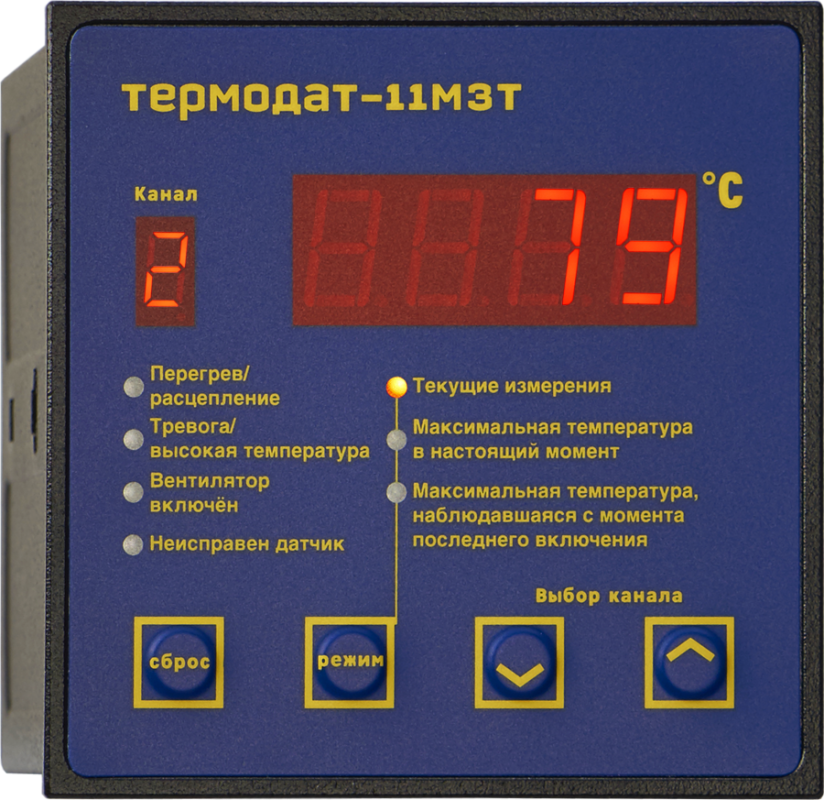

Термодат 11М3Т1, БКТ Блок контроля температуры сухого трансформатора.

Термодат 11М3Т1, БКТ Блок контроля температуры сухого трансформатора.

Термодат 11М3Т1, БКТ (Блок контроля температур), предназначен для контроля температурного режима сухого трансформатора. При опасном повышении температуры трансформатора прибор сначала включает предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, прибор произведёт аварийное отключение оборудования.
В комплект входит прибор Термодат 11М3Т1 и термосопротивления ТС 713B-L2 (4 шт). Цена указана за комплект.

Прибор выполняет следующие функции:
При превышении 130оС по любому из датчиков сработает реле "предупреждение" и на передней панели загорится точечный индикатор - "предупреждение".
При превышении 155оС по любому из датчиков сработает реле "перегрев" оборудования и загорится соответствующий точечный индикатор.
При превышении 135оС по любому из датчиков сработает реле "охлаждение" и включится вентилятор, при понижении температуры температуры до 110оС вентилятор выключится. Для отображения работы вентилятора на передней панели прибора имеется точечный индикатор "охлаждение".
Реле "неисправность датчика" сигнализирует о неисправности датчика(ов) температуры на любом канале в случае обрыва или короткого замыкания датчика, а также при аномально быстром увеличении температуры (20о С/сек или больше), что также свидетельствует о неисправности датчика температуры. На лицевой панели прибора при неисправности какого-либо датчика загорается соответствующий индикатор.
Кнопка "сброс" служит для отключения реле "перегрев". За 5о С до температуры аварийного отключения сигнализация снова включится. Оператор может повторно отключить сигнал тревоги. После этого реле и индикация "перегрев" в дальнейшем больше не включатся.

Технические характеристики "Термодат-11М3Т1, БКТ"

Входы: Четыре входа для термосопротивлений
Выходы: 4 реле на блоке индикации и управления.
Закон регулирования: -
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Диапазон температур эксплуатации: От -30°С до 40°С
Корпус: Металлический, для щитового монтажа
Дисплей: Двухстрочный алфавитно-цифровой дисплей
Габаритные размеры: Лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм
Гарантия: 3 года
