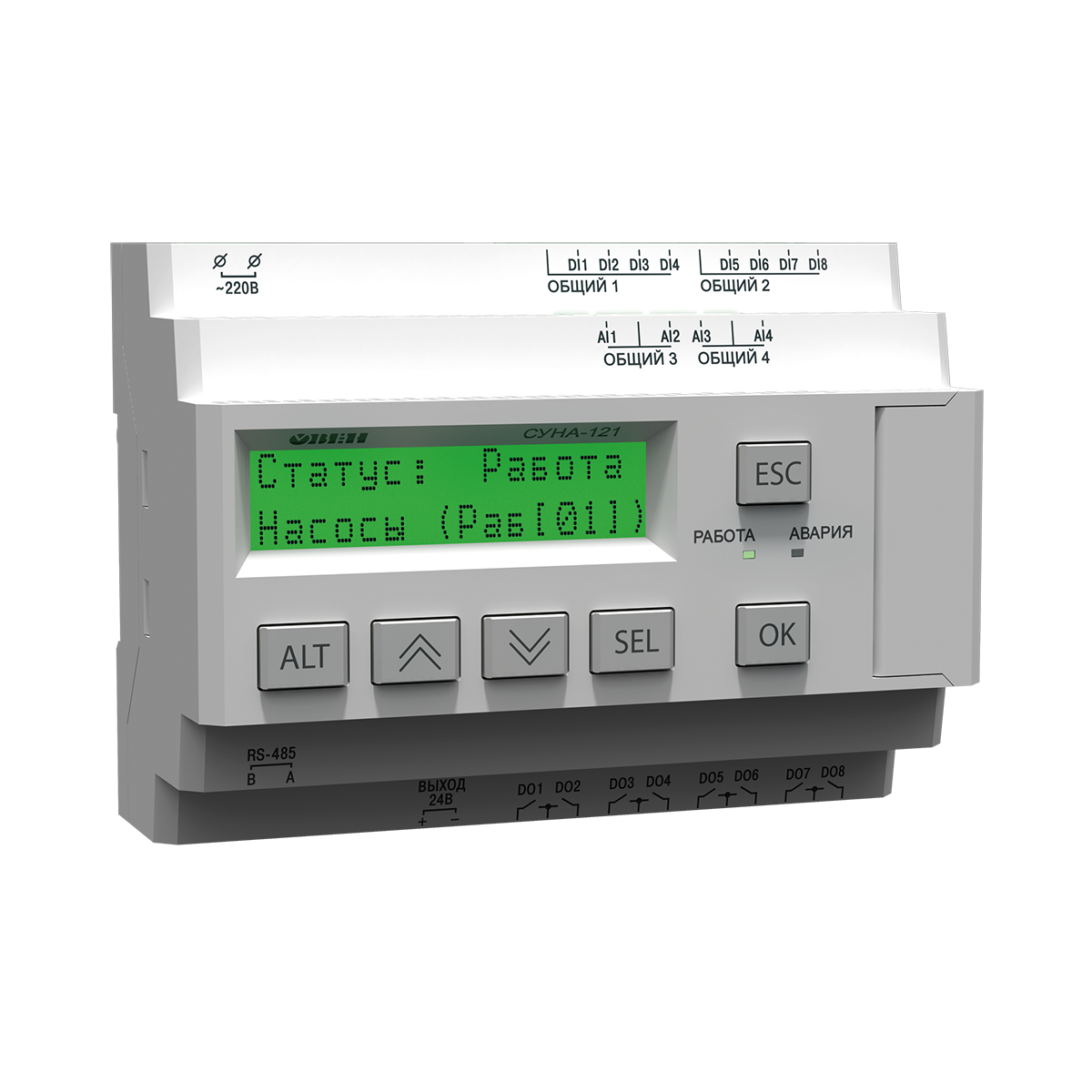

СУНА-121 контроллер для групп насосов с поддержкой датчиков 4…20 мА и RS-485
Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

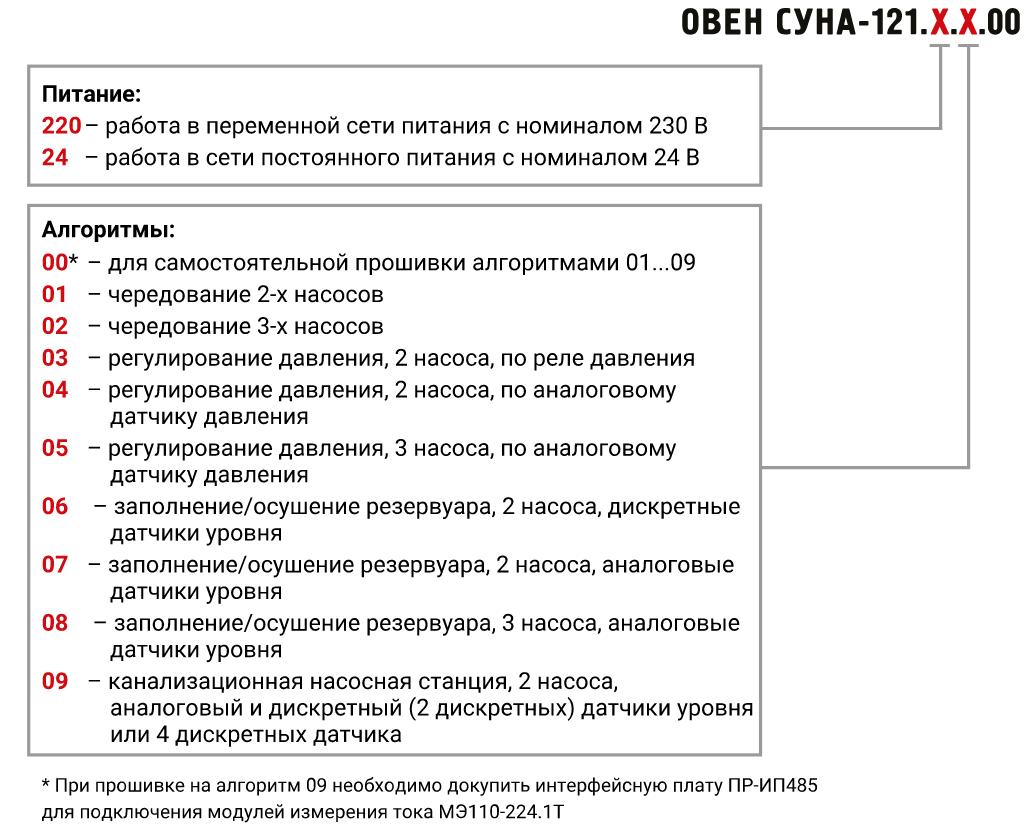

СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.
- Управление канализационной насосной станцией, 2 насоса либо по аналоговому и одному (двум) дискретному(ым) датчикам уровня, либо по четырём дискретным датчикам уровня.
Алгоритм работы СУНА-121 можно сменить самостоятельно. Прошивка осуществляется с помощью конфигуратора, который можно скачать в разделе «Документация».
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.
Функциональные преимущества:
- Возможность дистанционного управления насосами по RS-485.
- Возможность смены алгоритма управления.
- Интуитивно-понятное русскоязычное меню.
- Индикация на ЖК дисплее с подсветкой.
- Модификации с питанием от сети ~230 В и =24 В.
- Температура эксплуатации: -20…+55 °С
Базовые функции алгоритмов СУНА-121
- Контроль исправности насоса.
- Контроль температуры насоса.
- Задержки перед и между включениями насосов.
- Контроль наличия воды на входе станции.
- Контроль максимального давления на выходе станции.
- Распределение наработки между насосами.
- Резервирование насосов.
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 м.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
