Кавитон



«Кавитон» - комплект современной аппаратуры, предназначенный для ультразвуковой и термической обработки призабойной зоны нефтяных скважин.

Такая комбинированная обработка позволяет значительно повысить нефтедобычу скважин, производительность которых снизилась до 20 и менее процентов от первоначального уровня, восстановит ее до 80 процентов и выше. Эксплуатация оборудования осуществляется в полевых условиях нефтяных промыслов и размещается в каротажной станции. Обработка скважины ведется с помощью непрерывного сигнала в течение нескольких часов или нескольких суток в зависимости от местных условий (глубины, интервалов и выбранных режимов воздействия). Может проводиться совместно с каротажем, не нарушая технологического цикла обслуживания скважин.

Метод акустического воздействия успешно зарекомендовал себя и широко используется как альтернатива технологически сложным и экологически опасным методам интенсификации, использующим пороховые заряды, гидроразрывы пласта и т.д.

Средний срок окупаемости: 3-4 месяца.

Технологический эффект:
- от 200 до 700 и более тонн на одну обработку по добывающим скважинам;
- от 400 до 1400 тонн на одну обработку по нагнетательным скважинам.

Продолжительность эффекта: до 12 месяцев.

Преимущества (по сравнению с аналогичным оборудованием):
1. Принципиально новая конструкция излучателя позволила существенно повысить излучаемую акустическую мощность за счет высокого КПД излучателя и увеличения количества и плотности его активных зон.
2. Упрощено сервисное обслуживание генератора за счет автоматической настройки на резонанс излучателя и стабилизации входного сопротивления системы генератор-излучатель.
3. Генератор снабжен системой обеспечивающей защиту его от перенапряжений и экстратоков, а также защиту самого генератора от превышения температуры силовых элементов.
4. Существенно снижены потери мощности на кабеле за счет передачи постоянного тока;
5. Обеспечено увеличение рабочего ресурса излучателя за счет реализации посекционного усреднения мощности.
6. Уменьшены массогабаритные показатели.
7. Снижена потребляемая в сети мощность при увеличении мощности, подводимой к излучателю, при длине кабеля более 2000 метров.

Комплект поставки включает:
1. Источник питания, преобразующий напряжение электросети переменного тока в регулируемое стабилизированное напряжение постоянного тока.
2. Геофизический кабель (в комплект поставки не входит), подающий напряжение постоянного тока на скважинный модуль.
3. Скважинный модуль, преобразующий напряжение постоянного тока в напряжение переменного тока с частотой, автоматически настраиваемой на рабочую частоту пьезокерамического ультразвукового излучателя.
4. Пьезокерамический излучатель (в комплект поставки входят два излучателя), преобразующий напряжение переменного тока в механические колебания, создающие мощное ультразвуковое акустическое давление в окружающей среде.

Для обработки скважины необходима стандартная геофизическая партия, включающая в себя:
- геофизический подъемник с трехжильным геофизическим кабелем, оборудованным кабельным наконечником типа НКБЗ-36;
- каротажная станция (для привязки пьезокерамического излучателя к интервалу перфорации).

Используемое промысловое и каротажное оборудование тождественно оборудованию при обычных промыслово-геофизических работах в эксплуатационных скважинах.

Кислотостойкое исполнение скважинного модуля излучателя позволяет осуществлять обработку скважин физико-химическим способом - с применением активных веществ, например, кислот - что резко повышает эффективность работы и уменьшает сроки ее проведения.

Основные технические характеристики
Источник питания

Максимальная выходная мощность: 1600 Вт
Диапазон напряжений: 180-700 В
Напряжение питания однофазной сети: 220±10% 50-60 Гц
Габаритные размеры: не более 330x315х150 мм
Масса: не более 8 кг

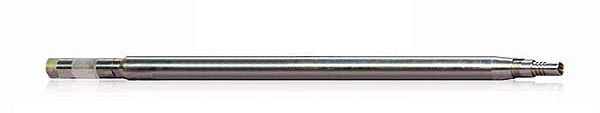

Модуль скважинный

Диапазон рабочих частот: 18-24 кГц
Максимальная выходная мощность: 1000 Вт
Режим настройки на резонанс: Автоматический
Напряжение питания постоянного тока: 180-500 В
Диапазон рабочих температур окружающей среды: 5-70 °С
Максимальное гидропатическое давление: 40 мПа
Габаритные размеры: не более 44x1000 мм
Масса: не более 8 кг

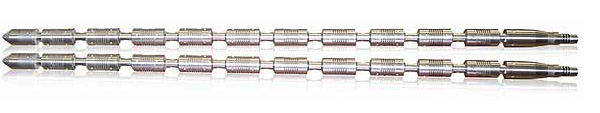

Излучатель

Рабочая частота: 21±3 кГц
Максимальная подводимая мощность: 1000 Вт
Диапазон рабочих температур окружающей среды: 5÷120 °С
Максимальное гидростатическое давление: 40 мПа
Габаритные размеры: не более 44x1200 мм
Масса: не более 10 кг
Обслуживание оборудования производится одним оператором и не требует высокой квалификации.
