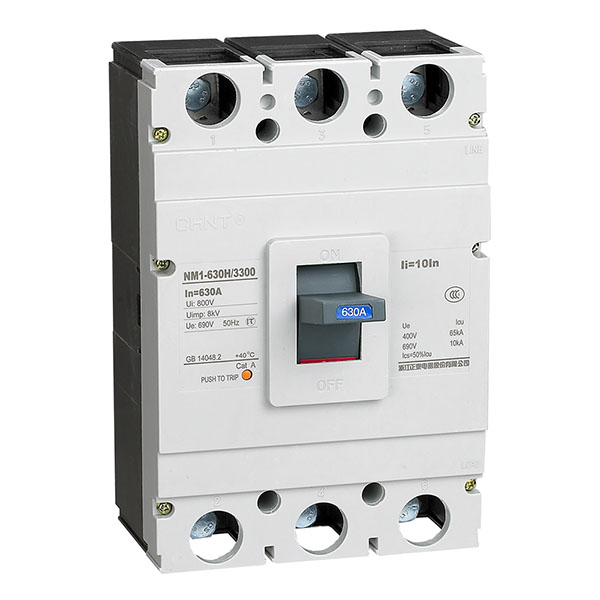

Силовой автоматический выключатель NM1
Инструкция
Силовой автоматический выключатель CHINT Electric серии NM1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM1 предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения до 690В с номинальным током до 1250 А. Силовой автоматический выключатель CHINT Electric серии NM1 имеет отключающую способность от 15 до 70 кА при 415 В переменного тока. Силовые автоматические выключатели CHINT Electric серии NM1 служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM1 двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM1 имеет 2, 3 и 4 полюса.

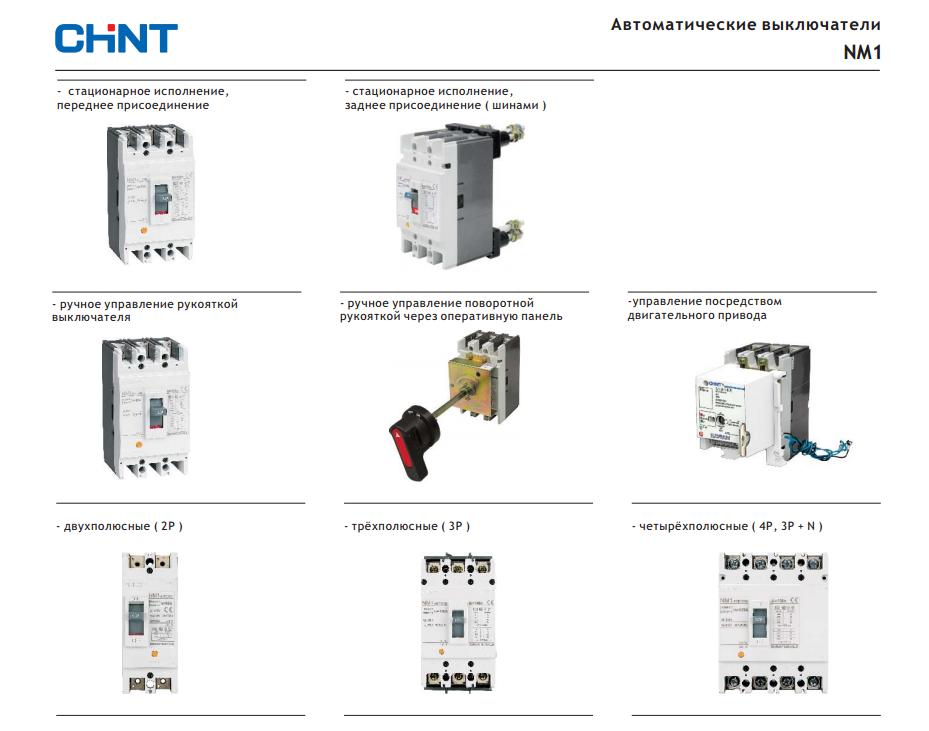

В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM1 выполнен в стационарном исполнении. Устройство силовых выключателей CHINT Electric серии NM1 позволяет устанавливать его на горизонтальной плоскости, в вертикальном или горизонтальном положении. Силовые автоматические выключатели CHINT Electric серии NM1 имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM1 Номинальный наибольший ток выключателя, А | 400 | Номинальный ток In, A | 225, 250, 300, 315, 350, 400 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤100 | Класс отключающей способности | S, H, R | Число полюсов | 3, 4 | Номинальные токи N полюсов, А | 225, 225, 225, 225, 225, 225 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (50, 85, 100) AC 380/400/415B (35, 50, 70) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (10, 12, 15) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А | 630 | Номинальный ток In, A | 400, 500, 630 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤100 | Класс отключающей способности | S, H, R | Число полюсов | 3, 4 | Номинальные токи N полюсов, А | 400, 400, 400 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (50, 85, 100) AC 380/400/415B (35, 50, 70) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (12, 15, 20) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А | 800 | Номинальный ток In, A | 630, 700, 800 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤100 | Класс отключающей способности | H, R | Число полюсов | 3, 4 | Номинальные токи N полюсов, А | 500, 500, 500 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (85, 100) AC 380/400/415B (60, 70) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (20, 20) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А | 1250 | Номинальный ток In, A | 700, 800, 900, 1000, 1250 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤100 | Класс отключающей способности | H | Число полюсов | 3 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (85) AC 380/400/415B (65) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (20) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | - |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-400 Номинальный ток In, A | S | H | Типовое обозначение | Артикул | Типовое обозначение | Артикул | 225 | NM1-400S/3P 225А 35кА | 126640 | NM1-400H/3P 225А 50кА | 126657 | 250 | NM1-400S/3P 250А 35кА | 126641 | NM1-400H/3P 250А 50кА | 126658 | | 315 | NM1-400S/3P 315А 35кА | 126642 | NM1-400H/3P 315А 50кА | 126659 | | 350 | NM1-400S/3P 350А 35кА | 126643 | NM1-400H/3P 350А 50кА | 126660 | | 400 | NM1-400S/3P 400А 35кА | 126644 | NM1-400H/3P 400А 50кА | 126661 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-630 Номинальный ток In, A | S | H | Типовое обозначение | Артикул | Типовое обозначение | Артикул | 400 | NM1-630S/3P 400А 35кА | 126721 | NM1-630H/3P 400А 50кА | 126732 | 500 | NM1-630S/3P 500А 35кА | 126722 | NM1-630H/3P 500А 50кА | 126733 | | 630 | NM1-630S/3P 630А 35кА | 126723 | NM1-630H/3P 630А 50кА | 126734 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-800 Номинальный ток In, A | H | Типовое обозначение | Артикул | 630 | NM1-800H/3P 630А 60кА | 126741 | 700 | NM1-800H/3P 700А 60кА | 126742 | | 800 | NM1-800H/3P 800А 60кА | 126743 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-1250 Номинальный ток In, A | H | Типовое обозначение | Артикул | 800 | NM1-1250H/3P 800А 65кА | 126639 | 1000 | NM1-1250H/3P 1000А 65кА | 126636 | | 1250 | NM1-1250H/3P 1250А 65кА | 126637 |
