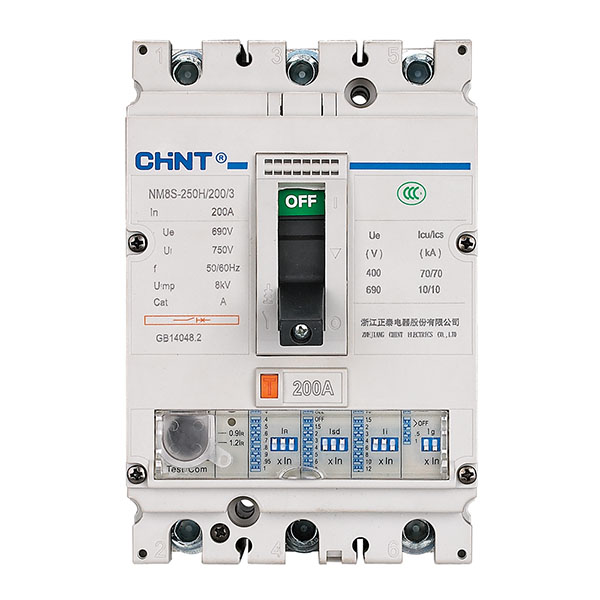

Силовой выключатель CHINT NM8, NM8S 250

Силовой автоматический выключатель CHINT Electric серии NM8, NM8S 250

Инструкция

Силовой автоматический выключатель CHINT Electric серии NM8, NM8S - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.



Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 690 и 500 В с номинальным током до 1250 А. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM8, NM8S двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S имеет 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM8, NM8S выполнен в стационарном на панели, стационарном на DIN-рейке и втычном исполнении. Устройство силовых выключателей CHINT Electric серии NM8, NM8S представлено четырьмя типоразмерами. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S имеют три класса отключающей способности: S, H, R.

Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8

NM8-250  3-х полюсный

Номинальный ток In, A	Icu 50kA (S)		Icu 100kA (H)
	Типовое обозначение	Артикул	Типовое обозначение	Артикул
100	NM8-250S 3P 100А 50кА	149676	NM8-250H 3P 100А 100кА	149469
125	NM8-250S 3P 125А 50кА	149447	NM8-250H 3P 125А 100кА	149450
160	NM8-250S 3P 160А 50кА	149477	NM8-250H 3P 160А 100кА	149470
180	NM8-250S 3P 180А 50кА	149452	NM8-250H 3P 180А 100кА	149500
200	NM8-250S 3P 200А 50кА	149478	NM8-250H 3P 200А 100кА	149471
225	NM8-250S 3P 225А 50кА	149448	NM8-250H 3P 225А 100кА	150003
250	NM8-250S 3P 250А 50кА	149479	NM8-250H 3P 250А 100кА	149472

NM8S-250  3-х полюсный с электронным расцепителем

Номинальный ток In, A	Icu 50kA (S)		Icu 70kA (H)
	Типовое обозначение	Артикул	Типовое обозначение	Артикул
40	NM8S-250S 3P 40А 50кА	150266	NM8S-250H 3P 40А 70кА	150242
50	NM8S-250S 3P 50А 50кА	150269	NM8S-250H 3P 50А 70кА	150246
63	NM8S-250S 3P 63А 50кА	150272	NM8S-250H 3P 63А 70кА	150250
80	NM8S-250S 3P 80А 50кА	150275	NM8S-250H 3P 80А 70кА	150254
100	NM8S-250S 3P 100А 50кА	149885	NM8S-250H 3P 100А 70кА	149892
125	NM8-250S 3P 125А 50кА	150042
160	NM8S-250S 3P 160А 50кА	149855	NM8S-250H 3P 160А 70кА	149893
200	NM8S-250S 3P 200А 50кА	149886	NM8S-250H 3P 200А 70кА	149894
250	NM8-250S 3P 250А 50кА	149887	NM8-250H 3P 250А 70кА	149895
