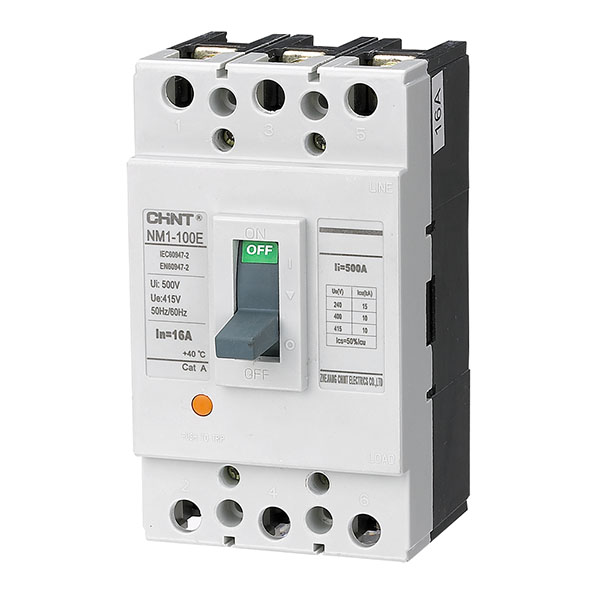

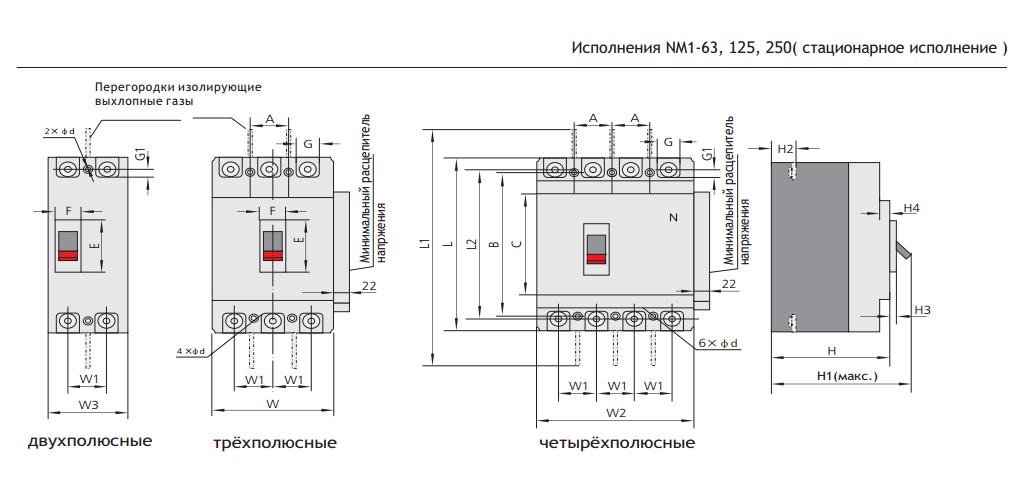

Силовой автоматический выключатель CHINT Electric серии NM1 63 125 250
Инструкция
Силовой автоматический выключатель CHINT Electric серии NM1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM1 предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения до 690В с номинальным током до 1250 А. Силовой автоматический выключатель CHINT Electric серии NM1 имеет отключающую способность от 15 до 70 кА при 415 В переменного тока.
Силовые автоматические выключатели CHINT Electric серии NM1 служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM1 двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM1 имеет 2, 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM1 выполнен в стационарном исполнении. Устройство силовых выключателей CHINT Electric серии NM1 позволяет устанавливать его на горизонтальной плоскости, в вертикальном или горизонтальном положении. Силовые автоматические выключатели CHINT Electric серии NM1 имеют три класса отключающей способности: S, H, R.
 Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM1 Номинальный наибольший ток выключателя, А | 63 | Номинальный ток In, A | 10, 16, 20, 25, 30, 32, 40, 50, 60, 63 | Номинальное напряжение изоляции Ui, B | 500 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 6 | Номинальное рабочее напряжение Ue, B | 415 | Расстояние зоны ионизации, мм | ≤50 | Класс отключающей способности | S, H | Число полюсов | 2, 3, 4 | Номинальные токи N полюсов, А | 10, 16, 20, 25, 30, 32, 40, 50, 60, 63 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (20, 42) AC 380/400/415B (15, 35) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А | 125 | Номинальный ток In, A | 16, 20, 25, 30, 32, 40, 50, 60, 63, 75, 80, 100, 125 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤50 | Класс отключающей способности | C, S, H, R | Число полюсов | 2, 3, 4 | Номинальные токи N полюсов, А | 16, 20, 25, 30, 32, 40, 50, 50, 63, 63, 63, 63, 63 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (25, 42, 65, 85) AC 380/400/415B (20, 25, 50, 65) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (3, 3, 8, 10) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А | 250 | Номинальный ток In, A | 100, 125, 140, 150, 160, 175, 180, 200, 225, 250 | Номинальное напряжение изоляции Ui, B | 800 | Номинальное импульсное выдерживаемое напряжение Uimp, kB | 8 | Номинальное рабочее напряжение Ue, B | 690 | Расстояние зоны ионизации, мм | ≤50 | Класс отключающей способности | C, S, H, R | Число полюсов | 2, 3, 4 | Номинальные токи N полюсов, А | 100, 100, 100, 100, 100, 100, 100, 100, 125, 125 | Номинальная предельная наибольшая отключающая способность Icu, kA | AC 220/230/240B (25, 42, 65, 85) AC 380/400/415B (20, 25, 50, 65) | Испытательный цикл: O-t-CO-t-CO | AC 660/690B (5, 5, 8, 10) | Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) | 50% | Категория применения | A | | Функция изоляции | + | | Присоединение | переднее присоединение, заднее присоединение шинами | | Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода | | Независимый расцепитель | + | | Минимальный расцепитель напряжения | + | Вспомогательные контакты | + | | Сигнальные контакты | + |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-63 Номинальный ток In, A | S | H | Типовое обозначение | Артикул | Типовое обозначение | Артикул | 10 | NM1-63S/3P 10А 15кА | 126676 | NM1-63H/3P 10А 35кА | 126692 | 16 | NM1-63S/3P 16А 15кА | 126677 | NM1-63H/3P 16А 35кА | 126693 | | 20 | NM1-63S/3P 20А 15кА | 126678 | NM1-63H/3P 20А 35кА | 126694 | | 25 | NM1-63S/3P 25А 15кА | 126679 | NM1-63H/3P 25А 35кА | 126695 | | 32 | NM1-63S/3P 32А 15кА | 126680 | NM1-63H/3P 32А 35кА | 126696 | | 40 | NM1-63S/3P 40А 15кА | 126681 | NM1-63H/3P 40А 35кА | 126697 | | 50 | NM1-63S/3P 50А 15кА | 126682 | NM1-63H/3P 50А 35кА | 126698 | | 63 | NM1-63S/3P 63А 15кА | 126683 | NM1-63H/3P 63А 35кА | 126699 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-125 Номинальный ток In, A | S | H | Типовое обозначение | Артикул | Типовое обозначение | Артикул | | 25 | NM1-125S/3P 25А 25кА | 126505 | NM1-125H/3P 25А 50кА | 126535 | | 32 | NM1-125S/3P 32А 25кА | 126506 | NM1-125H/3P 32А 50кА | 126536 | | 40 | NM1-125S/3P 40А 25кА | 126507 | NM1-125H/3P 40А 50кА | 126537 | | 50 | NM1-125S/3P 50А 25кА | 126508 | NM1-125H/3P 50А 50кА | 126538 | | 63 | NM1-125S/3P 63А 25кА | 126509 | NM1-125H/3P 63А 50кА | 126539 | | 80 | NM1-125S/3P 80А 25кА | 126510 | NM1-125H/3P 80А 50кА | 126540 | | 100 | NM1-125S/3P 100А 25кА | 126511 | NM1-125H/3P 100А 50кА | 126541 | | 125 | NM1-125S/3P 125А 25кА | 126382 | NM1-125H/3P 125А 50кА | 126383 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-250 Номинальный ток In, A | S | H | Типовое обозначение | Артикул | Типовое обозначение | Артикул | 100 | NM1-250S/3P 100А 25кА | 126582 | NM1-250H/3P 100А 50кА | 126601 | 125 | NM1-250S/3P 125А 25кА | 126583 | NM1-250H/3P 125А 50кА | 126602 | | 160 | NM1-250S/3P 160А 25кА | 126584 | NM1-250H/3P 160А 50кА | 126603 | | 180 | NM1-250S/3P 180А 25кА | 126585 | NM1-250H/3P 180А 50кА | 126604 | | 200 | NM1-250S/3P 200А 25кА | 126586 | NM1-250H/3P 200А 50кА | 126605 | | 225 | NM1-250S/3P 225А 25кА | 126587 | NM1-250H/3P 225А 50кА | 126606 | | 250 | NM1-250S/3P 250А 25кА | 126307 | NM1-250H/3P 250А 50кА | 126129 |
