Шкафы управления промышленным котлом

Статус: В наличии
Цена: 0  руб.

Шкафы управления промышленным котлом

Назначение шкафов управления котлами


Шкафы управления промышленными котлами и другим технологическим оборудованием позволяют эффективно управлять режимами работы котлов и теплового оборудования, обеспечивать контроль выполнения задач, сигнализацию об авариях и защиту.

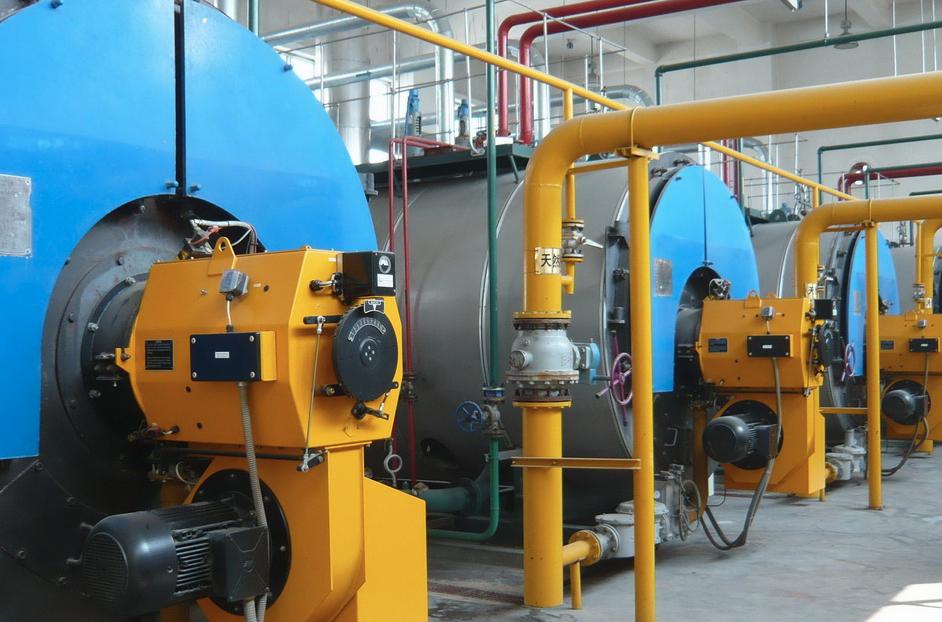

Управление промышленными котлами

Функциональные возможности управления котлом


Модели шкафов различаются в зависимости от вариантов реализации управления в каждой из подсистем. Схемой автоматики шкафа могут быть реализованы следующие функции:
  • контроль давления газа перед горелкой;
  • контроль разрежения в топке;
  • контроль давления пара;
  • контроль давления воздуха после дутьевого вентилятора;
  • контроль погасания факела;
  • контроль уровня воды в барабане котла;
  • контроль герметичности клапанов;
  • контроль давления жидкого топлива;
  • контроль содержания О2 и СО в отходящих газах;
  • контроль температуры питательной воды;
  • контроль температуры отходящих газов до экономайзера;
  • контроль температуры отходящих газов после экономайзера;
  • контроль температуры пара от котла;
  • контроль температуры воздуха, подаваемого к котлу;
  • контроль расхода пара от котла;
  • контроль давления газа перед горелками 1-6;
  • контроль давления воздуха к горелкам 1-6;
  • контроль проводимости котловой воды;
  • контроль давления газа перед регулирующим клапаном;
  • контроль давления питательной воды;
  • контроль расхода питательной воды;
  • контроль температуры газа;
  • контроль положения исполнительных механизмов регуляторов;
  • автоматический розжиг котла;
  • автоматическое регулирование уровня воды в барабане котла;
  • автоматическое регулирование давления пара в барабане котла;
  • автоматическое регулирование давления воздуха на горение (управление частотным преобразователем вентилятора подачи воздуха на горение);
  • автоматическое регулирование разрежения в топке котла (управление частотным преобразователем вентилятора дымососа);
  • автоматическое регулирование непрерывной продувки котла;
  • возможность перепрограммирования характеристик управления технологическим процессом в соответствии с режимной картой котла;
  • ведение протокола параметров технологического процесса в течение всего времени с последующей записью в память для анализа;
  • защита котла при поступлении сигналов от блоков пожарной сигнализации и обнаружения задымления;



Шкаф управления котлом типа ТОПАЗ


Шкаф управления котлом (далее шкаф, шкаф управления) предназначен для управления работой водогрейного (или парового) котла при совместной работе с микропроцессорным менеджером газовой либо жидко-топливной горелки. Шкаф позволяет работать с одноступенчатой, двухступенчатой, либо модулируемой горелками.

Шкаф выполняет следующие функции:
Предварительный разогрев и управление работой котла. Для предварительного разогрева котла имеется возможность ограничить скорость нарастания температуры воды (для водогрейного котла), либо пара (для парового котла).
ПИД регулирование процесса нагрева (работы горелки). В своём составе шкаф имеет встроенный пропорционально-интегрально-дифференциальный (ПИД) регулятор для двухступенчатых и модулируемых горелок. Для регулятора предусмотрена автоматическая настройка коэффициентов, а также возможность их ручной корректировки. При использовании двухступенчатых горелок ПИД регулятор можно отключить, тем самым использовать привычный режим работы (двухпозиционное регулирование). Для одноступенчатых горелок двухпозиционное регулирование — единственно возможный режим работы.
Противоаварийная защита и защита от перенапряжений оборудования котла. При возникновении опасной аварийной ситуации (неисправности горелки, датчиков, выхода значений технологических параметров за аварийные пределы) шкаф осуществляет останов котла, гашение горелки и блокирует подачу топлива к горелке.
Настройка оборудования котла. В этом режиме с панели оператора осуществляется выбор типов и диапазонов датчиков, настройка временных констант, управление топливным клапаном иводяным краном напорного бака с целью проверки работоспособности или настройки. Архивирование событий, происходящих с оборудованием котла. Шкаф позволяет вести архив событий и аварий, происходящих с оборудованием котла.
Архив сохраняется в энергонезависимой памяти и может быть просмотрен на операторской панели шкафа.
Отображение состояний датчиков и оборудования котла. На операторской панели шкафа отображаются значения основных технологических параметров, состояния исполнительных механизмов, датчиков (включено, выключено; открыто, закрыто; включение горелки, уровень воды, значения температуры и давления и прочее).


Купить готовые шкафы управления промышленными котлами и промышленным оборудованием по выгодной цене

Купить по низкой цене готовые шкафы и щиты управления в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!


Заказать шкафы управления промышленными котлами и линиями

В нашей компании можно заказать любые шкафы управления котельным оборудованием на основе использования современных контроллеров, программируемых реле, электронных регуляторов, блоков ввода и вывода и других приборов. Инженеры нашей компании спроектируют нужный шкаф управления и произведут его сборку.
