Счетчики тепла, тепловые счетчики

Мы предлагаем широкий перечень приборов учета расхода воды и других жидкостей в напорных и безнапорных трубопроводах, расхода насыщенного водяного пара со степенью сухости до 95%, расхода тепловой энергии (в системах с жидким и паровым теплоносителем). Предлагаем как стационарные приборы для постоянного измерения расхода, так и портативные для периодического мониторинга и аудита.

Для измерения расхода в паровых системах следует применять объемные расходомеры, например расходомеры-счетчики «ДНЕПР-7». Расходомерысчетчики «ДНЕПР-7» могут обеспечить достоверное измерение двух компонент насыщенного пара – расхода газовой фазы и жидкой фазы насыщенного пара (конденсата).

Прибор для измерения тепла состоит из трех блоков:

• расходомера
• термодатчиков;
• вычислителя (электронного блока).

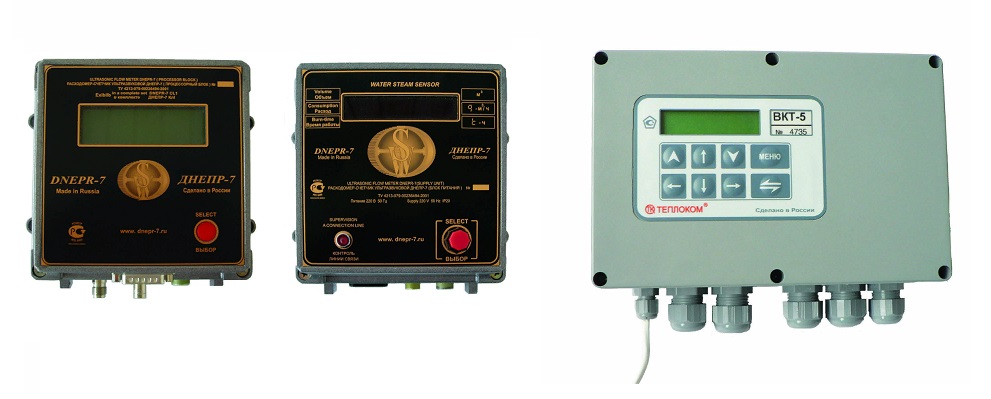

Тепловой счетчик Днепр-7-01.101.1

Теплосчетчик на насыщенный пар со степенью сухости до 95% (стационарный вариант)




В комплект теплосчетчика Днепр-7-01.101.1 на насыщенный водяной пар входит:
- расходомер-счетчик "Днепр-7" на насыщенный пар
- датчик температуры
- датчик давления
- тепловычислитель

К тепловычислителю подключается расходомер-счетчик "Днепр-7" (частотный или импульсный выход на БП), датчик температуры (по 3- или 4-проводной схеме) и датчик давления с токовым выходом 4-20 мА. По данным о расходе, температуре и давлении насыщенного пара тепловычислитель рассчитывает мгновенную потребляемую тепловую мощность и суммарную потребленную тепловую энергию.

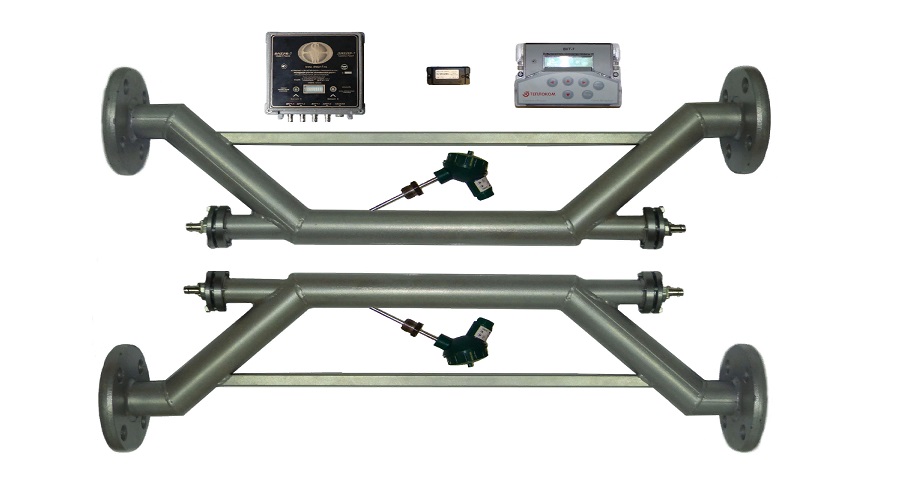

Тепловой счетчик Днепр-7-05.080.1

Теплосчетчик на воду (для открытых систем).



В комплект теплосчетчика на воду (модель 05.080.1) входит:
- двухканальный преобразователь расхода "Днепр-7" на однородную жидкость, включающий два врезных мерных участка
- сетевой адаптер 220В AC / 12В DC для преобразователя расхода и тепловычислителя
- два датчика температуры
- тепловычислитель

К тепловычислителю подключается преобразователь расхода "Днепр-7" (частотные или импульсные выходы с ПБ), датчики температуры (по 3- или 4-проводной схеме). По данным о расходе и температуре воды в прямом и обратном трубопроводе тепловычислитель рассчитывает мгновенную потребляемую тепловую мощность и суммарную потребленную тепловую энергию.

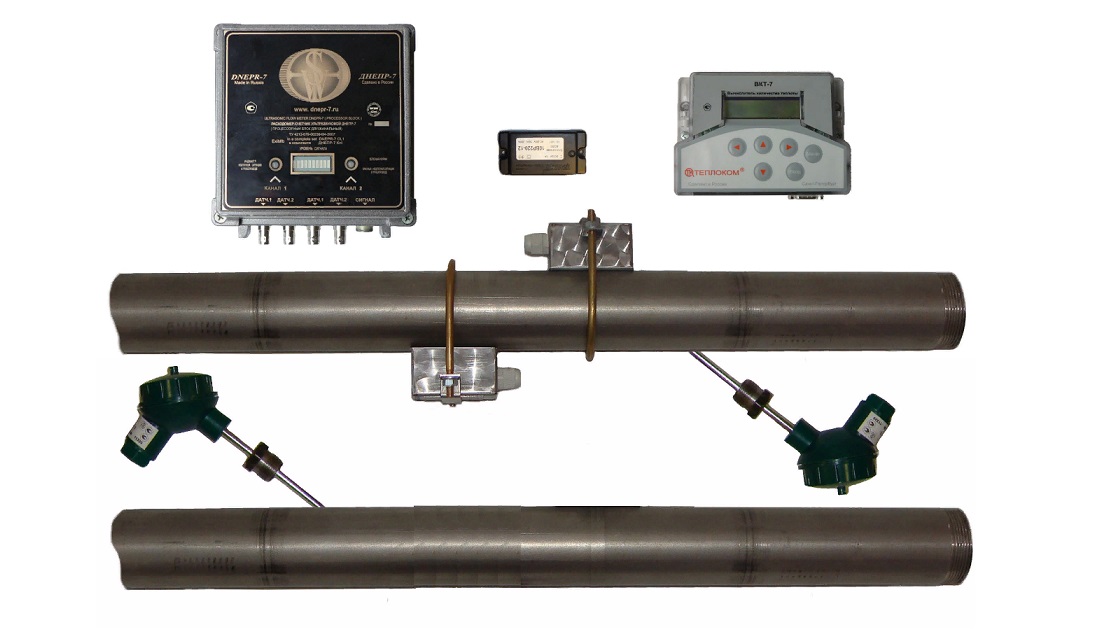

Тепловой счетчик Днепр-7-02.131.1

Теплосчетчик на воду (для закрытых систем)



В комплект теплосчетчика на воду (модель 02.131.1) входит:
- одноканальный преобразователь расхода "Днепр-7" на однородную жидкость с накладными или врезными датчиками
- сетевой адаптер 220В AC / 12В DC для преобразователя расхода и тепловычислителя
- два датчика температуры
- тепловычислитель

К тепловычислителю подключается преобразователь расхода "Днепр-7" (частотный или импульсный выход с ПБ), датчики температуры (по 3- или 4-проводной схеме). По данным о расходе воды, а также о температуре воды в прямом и обратном трубопроводе тепловычислитель рассчитывает мгновенную потребляемую тепловую мощность и суммарную потребленную тепловую энергию.

Тепловой счетчик Днепр-7-02.141.1

Теплосчетчик на воду (для открытых систем)



В комплект теплосчетчика на воду (модель 02.141.1) входит:
- двухканальный преобразователь расхода "Днепр-7" на однородную жидкость с накладными или врезными датчиками
- сетевой адаптер 220В AC / 12В DC для преобразователя расхода и тепловычислителя
- два датчика температуры
- тепловычислитель

К тепловычислителю подключается преобразователь расхода "Днепр-7" (частотные или импульсные выходы с ПБ), датчики температуры (по 3- или 4-проводной схеме). По данным о расходе и температуре воды в прямом и обратном трубопроводе тепловычислитель рассчитывает мгновенную потребляемую тепловую мощность и суммарную потребленную тепловую энергию.

Особенности расчета тепла в паровых системах

Для обеспечения требуемой (по правилам учета тепловой энергии) точности измерения тепловой энергии в паровых системах необходимо изменить
методику расчета тепловой энергии. Тепловую энергию в паровых системах следует подсчитывать раздельно для газовой и жидкой фазы насыщенного пара.

При измерении расхода насыщенного пара объемными расходомерамисчетчиками, например «ДНЕПР-7», в существующих тепловычислителях, договорное значение степени сухости пара следует устанавливать равным единице Х=1.
