Счетчик импульсов СИ20

Счетчик импульсов СИ20

Статус:  Под заказ
Цена: 3 186.00 руб.
Описание

Счетчик импульсов ОВЕН СИ20

Описание счетчика импульсов ОВЕН СИ20

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах  до -20 °С .

К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.


Счетчик импульсов ОВЕН СИ20


Назначение счетчика импульсов ОВЕН СИ20

Назначение

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

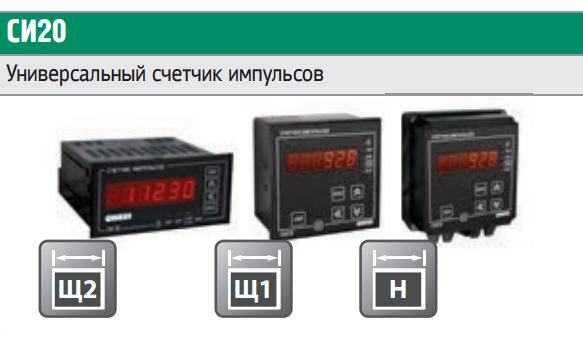

Счетчик импульсов ОВЕН СИ20 модификации


Возможности счетчика импульсов ОВЕН СИ20

Основные функциональные возможности

  • ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
  • ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
  • ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
  • КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
  • ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
  • ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт\стоп, блокировка, сброс
  • УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP\NPN типа, сухим контактом
  • ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
  • УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
  • СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
  • ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
  • ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

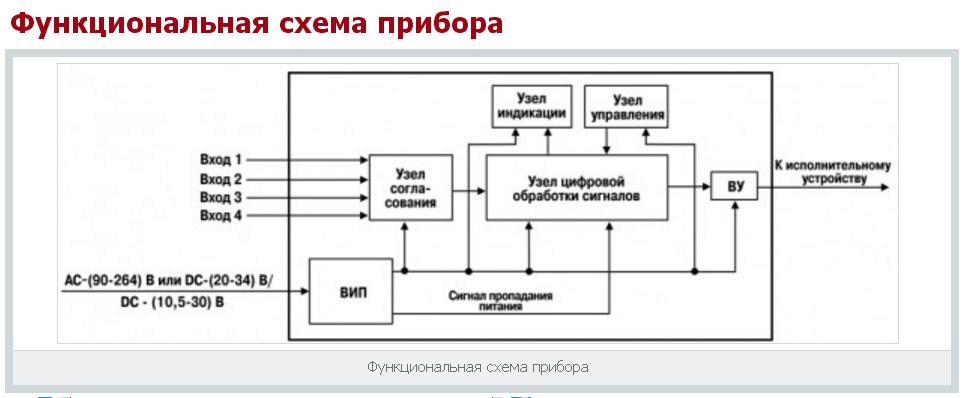

Счетчик импульсов ОВЕН СИ20, схема прибора


Характеристики счетчика импульсов ОВЕН СИ20

Технические характеристики

  • Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В
  • Один 6-ти разрядный цифровой индикатор
  • Максимальная частота счета входных импульсов до 2,5 КГц


Условия эксплуатации

Прибор эксплуатируется при следующих условиях:

– закрытые взрывобезопасные помещения без агрессивных паров и газов;

– температура окружающего воздуха от минус 20 до 70 °С.



Технические характеристики

Техничекские характеристики




Наименование

Значение

Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В

от 10,5 до 30

Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц

от 90 до 264

от 47 до 63

Максимальная потребляемая мощность, не более, ВА

5

Частота входных импульсов

2500

Длительность входных импульсов, мкс, не менее

200

Диапазон значения множителя

0,00001...99999

Частота входного фильтра

1…2500

Номинальное напряжение питания датчиков, В

24

Нестабильность напряжения питания датчиков, %

10

Максимальный ток нагрузки источника питания датчиков,

мА, не более

50

Количество разрядов цифрового индикатора

6

Габаритные размеры прибора:



– настенный (Н)

130?105?65, Щитовой Щ1 96?96?65,

– щитовой (Щ2)

96?48?100

Степень защиты корпуса

Настенный-IP44, Щитовой-IP54

Масса, кг, не более

1

Средний срок службы, лет, не менее

8

Межповерочный интервал, лет

2


Условия эксплуатации счетчика импульсов ОВЕН СИ20




  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -20 до +70 °С
  • Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
  • Атмосферное давление от 84…106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.



Модификации счетчиков импульсов серии СИ20
