Контроллер уровня САУ-МП

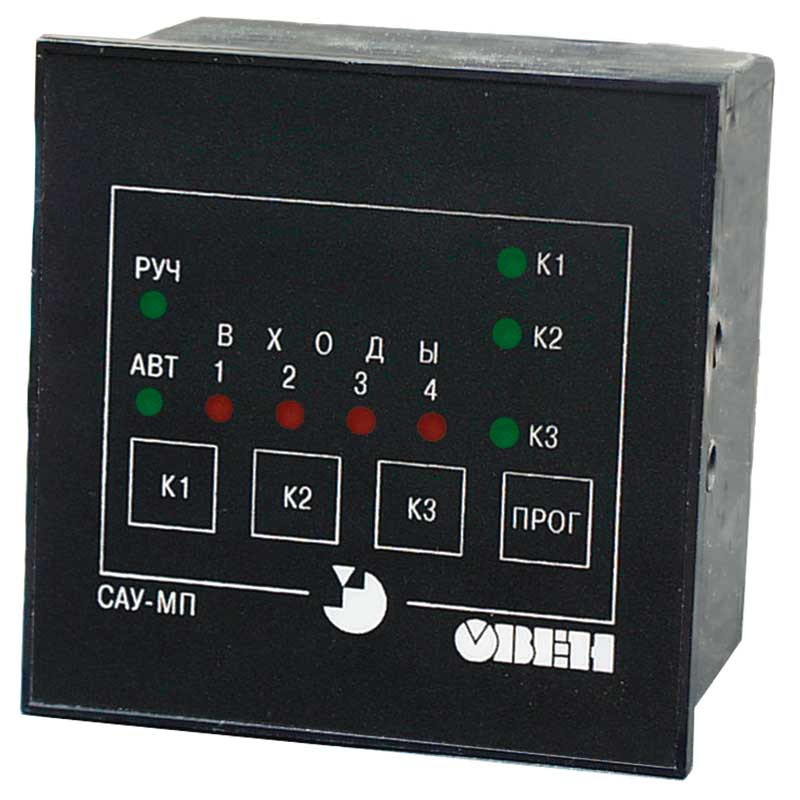

Контроллер уровня ОВЕН САУ-МП

Назначение контроллера уровня САУ-МП

Логический микропроцессорный контроллер САУ-МП предназначен для решения задач локальной автоматизации, связанных с применением релейных схем.

Применяется для управления подающими насосами в системах горячего и холодного водоснабжения, а также для поддержания уровня жидкости в резервуаре.

Прибор выпускается в корпусах 2-х типов: настенном (Н) и щитовом (Щ1).

Функциональные возможности контроллера уровня САУ-МП

Контроллер уровня САУ-МП имеет следующие возможности:

• БОЛЬШОЙ ВЫБОР ГОТОВЫХ АЛГОРИТМОВ работы (описание в руководстве по эксплуатации)
• КОНТРОЛЬ В 4 Х-ТОЧКАХ пороговых значений уровня, давления, температуры и других параметров
• ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ
• УПРАВЛЕНИЕ ТРЕМЯ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ (например, насосами) по выбранному алгоритму
• РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ
• ВСТРОЕННЫЕ ТАЙМЕРЫ для установки специальных временных параметров, а также набор других функциональных элементов (счетчики, триггеры и др.)
• ВОЗМОЖНОСТЬ ЗАДАНИЯ ВРЕМЕНИ ЗАДЕРЖКИ выполнения алгоритма

Приборы серии Овен САУ-МП позволяют эффективно управлять целой системой насосов.

Технические характеристики контроллера уровня САУ-МП

Номинальное напряжение питания прибора	220 В частотой 50 Гц
Допустимые отклонения номинального напряжения	-15...+10 %
Количество обслуживаемых насосов	от 1 до 3
Диапазон установки временных параметров	от 1 с до 63 суток
Количество независимых входов	4
Количество выходных э/м реле	3
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле	8 А при 220 В 50 Гц (cos  >  0,4)
Габаритные размеры и степень защиты корпуса
– настенный Н	130х105х65 мм, IP44
– щитовой Щ1	96х96х70 мм, IP54 со стороны передней панели

Условия эксплуатации контроллера уровня САУ-МП

Температура окружающего воздуха	+5...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)	не более 80 %

Модификации контроллера уровня САУ МП

Ниже приводится схема обозначения модификаций контроллеров серии САУ МП в различных корпусах.


Производятся следующие модификации контроллера Овен САУ МП: САУ-МП-Н.06, САУ-МП-Н.11, САУ-МП-Н.12, САУ-МП-Н.13, САУ-МП-Н.14, САУ-МП-Н.15, САУ-МП-Н.16, САУ-МП-Н.18, САУ-МП-Н.20, САУ-МП-Щ1.06, САУ-МП-Щ1.11, САУ-МП-Щ1.12, САУ-МП-Щ1.13, САУ-МП-Щ1.14, САУ-МП-Щ1.15, САУ-МП-Щ1.16, САУ-МП-Щ1.18, САУ-МП-Щ1.20.

САУ-МП-Х.06 для управления тремя независимыми насосами

САУ-МП-Х.06 предназначен для управления тремя независимыми насосами, каждый из которых поддерживает уровень жидкости в одной из трех емкостей по показаниям трех датчиков уровня (см. рисунок). Датчики уровня подключены ко входам 1...3 прибора.
Прибор может работать по двум типам логики – прямой и обратной. Логика задается единой для всех трех каналов.
При прямой логике насос включается при размыкании контактов датчика, т. е. насос начинает накачивать в бак жидкость тогда, когда ее уровень опустится ниже уровня контактов датчика.
При обратной логике насос включается при замыкании контактов датчика, т.е. насос начинает откачивать жидкость из емкости, когда ее уровень станет выше уровня контактов датчика.

САУ-МП-Х.11 для управления двумя циркуляционными насосами

САУ-МП-Х.11 предназначен для управления двумя циркуляционными насосами, поочередно работающими на одну магистраль, с возможностью аварийной сигнализации.
На магистрали установлен датчик давления («сухой контакт»), подключаемый к входу 4. Реле 1 и 2 осуществляют управление насосами. Если отказывают оба двигателя, на реле 3 выдается сигнал аварии, например, для подключения напрямую, без всякого контроля давления, аварийного двигателя. Вход 1 используется для перехода в автоматический режим работы и для сброса аварийного сигнала.

САУ-МП-Х.12 для управления двумя насосами

САУ-МП-Х.12 управляет двумя насосами, поочередно работающими на наполнение расходного бака.
На подающей трубе установлен датчик давления («сухой контакт»), подключаемый ко входу 4. Датчик верхнего уровня («короткий» электрод) подключается ко входу 2, а нижнего уровня («длинный» электрод) – ко входу 3.
Если уровень воды выше «короткого» электрода, насосы не работают, и так до тех пор, пока уровень не понизится ниже «длинного» электрода – включается один из насосов. Уровень воды в баке начинает повышаться, но двигатель продолжает работать до тех пор, пока вода не закроет «короткий» электрод. Двигатель выключается, а при следующем осушении длинного электрода включится двигатель другого насоса.
