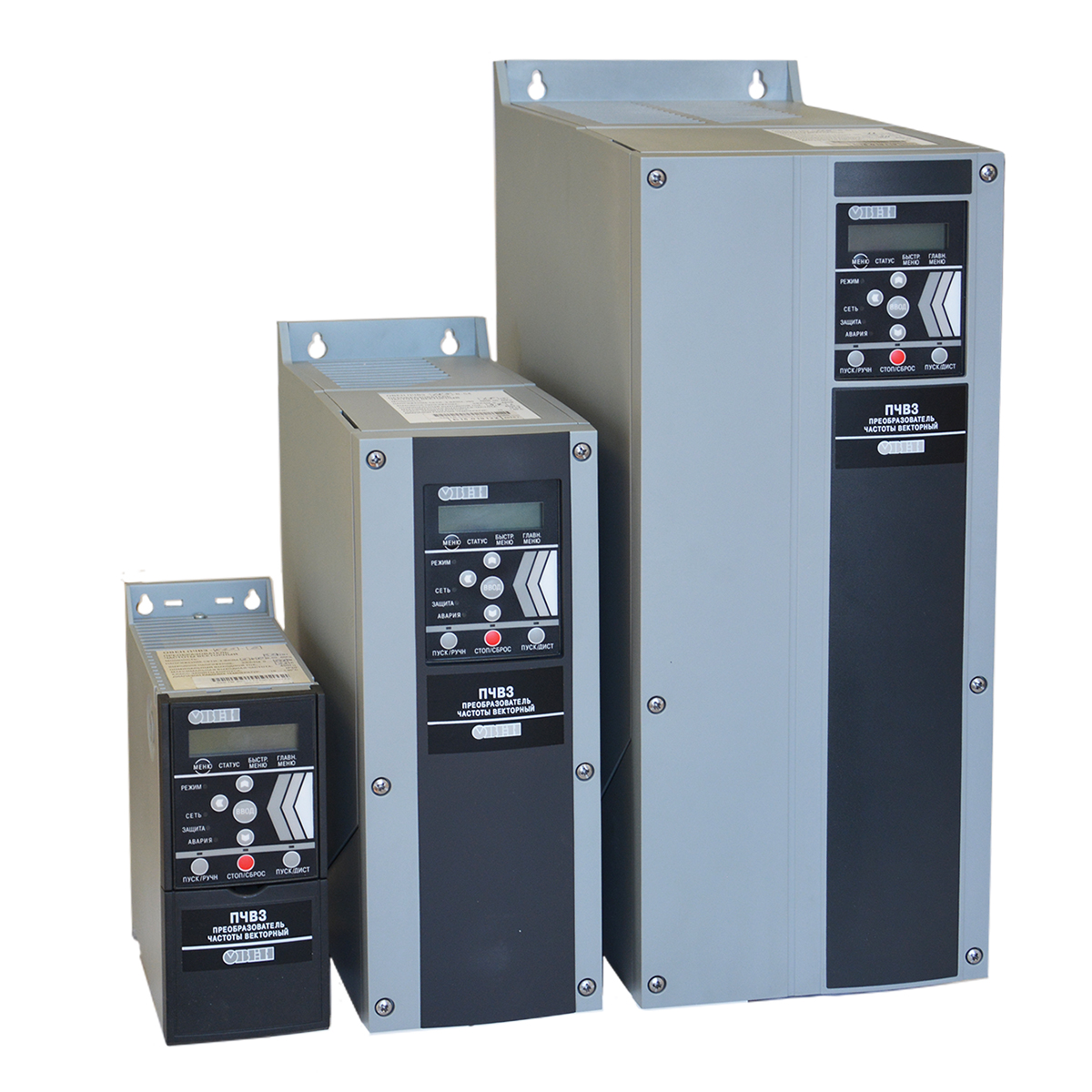

Регулятор частоты вращения ПЧВ3 (Преобразователь частоты)

Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3

Модель нового поколения частотных преобразователей с дополнительными возможностями для управления насосами и вентиляторами. Новая линейка ПЧВ имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Ее функционал заточен под наиболее популярные HVAC-применения – это и «спящий» режим необходимый в системах с переменным разбором жидкости для насосов, и специализированный противопожарный режим необходимый для частотных преобразователей, управляющих вентиляцией в современном здании. Вместе с тем, линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.


Основные функциональные возможности преобразователя частоты ПЧВ3:


- Плавный пуск и останов двигателя, в том числе отложенный запуск;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода;
- Специализированный «спящий» режим для эффективной работы при малом разборе;
- Специализированный противопожарный режим для систем вентиляции;
- Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения;
- Пропуск резонансных частот (до 2 участков пропуска);
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.

Основные параметры

Питание 3×220 В (0,25…11 кВт) и 3×380 В (0,37…90 кВт);
Выходная частота до 400 Гц;
Диапазон регулирования до 1:100;
Точность поддержания скорости до 0,5% от фактической;
Точность поддержания момента до 1% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ3 будут лучшим решением для систем вентиляции, дымососов, систем канализации, градирен, чилеров, систем холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.

Технические характеристики

№		Наименование	Значение
1		Питающая сеть	3 фазы, 200…240 В (0,25…11 кВт) 3 фазы, 380…480 В (0,37…90 кВт)
2		Выходное напряжение (U,V,W), %	0…100
3		Выходная частота, Гц	0…200 Гц(VC), 0…400 (U/F)
4		Цифровые входы, в том числе импульсные	4
			-
5		Аналоговые входы	2 U/I
		Аналоговые выходы	2 I
6		Релейные выходы	2 (240 В, 2 А)
7		Протокол RS-485	Modbus RTU, FLN, Metasys; BACnet MSTP
8		Встроенные источники питания	10 В/25 мА 24 В/80 мА
9		Класс защиты корпуса	IP20
10		Вибропрочность	1,0g
11		Максимальная относительная влажность	95 % без конденсации влаги
12		Диапазон рабочих температур	0…40 ºС при номинальном выходном токе -20…+50 ºС со снижением выходного тока
13		Температура при хранении и транспортировке	-30… +70 ºС
14		Максимальная длина экранированного кабеля двигателя	25 м
15		Максимальная длина неэкранированного кабеля двигателя	50 м
16		Перегрузочная способность	150 % (60 с),
17		Тормозной ключ	нет

Стандартные позиции
Стандартные позиции (цены указаны с НДС)
ПЧВ3-7К5-В 35 400,00 ₽ ЗАКАЗАТЬ
ПЧВ3-11К-В 45 840,00 ₽ ЗАКАЗАТЬ
ПЧВ3-15К-В 52 680,00 ₽ ЗАКАЗАТЬ
ПЧВ3-18К-В 65 940,00 ₽ ЗАКАЗАТЬ
ПЧВ3-30К-В 109 740,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ПЧВ3-5К5-В-54 46 680,00 ₽ ЗАКАЗАТЬ
ПЧВ3-К25-Б 15 300,00 ₽ ЗАКАЗАТЬ
ПЧВ3-К75-В-54 23 940,00 ₽ ЗАКАЗАТЬ
ПЧВ3-90К-В-54 354 180,00 ₽ ЗАКАЗАТЬ
ПЧВ3-1К5-В 18 720,00 ₽ ЗАКАЗАТЬ
ПЧВ3-30К-В-54 149 700,00 ₽ ЗАКАЗАТЬ
ПЧВ3-37К-В 134 280,00 ₽ ЗАКАЗАТЬ
ПЧВ3-К37-Б 16 080,00 ₽ ЗАКАЗАТЬ
ПЧВ3-5К5-Б 45 960,00 ₽ ЗАКАЗАТЬ
ПЧВ3-7К5-В-54 52 920,00 ₽ ЗАКАЗАТЬ
ПЧВ3-7К5-Б 51 060,00 ₽ ЗАКАЗАТЬ
ПЧВ3-37К-В-54 183 060,00 ₽ ЗАКАЗАТЬ
ПЧВ3-1К5-В-54 29 640,00 ₽ ЗАКАЗАТЬ
ПЧВ3-45К-В 164 820,00 ₽ ЗАКАЗАТЬ
ПЧВ3-11К-В-54 70 980,00 ₽ ЗАКАЗАТЬ
ПЧВ3-2К2-В 22 920,00 ₽ ЗАКАЗАТЬ
ПЧВ3-К75-Б 18 360,00 ₽ ЗАКАЗАТЬ
ПЧВ3-11К-Б 53 040,00 ₽ ЗАКАЗАТЬ
ПЧВ3-55К-В 201 000,00 ₽ ЗАКАЗАТЬ
ПЧВ3-2К2-В-54 36 000,00 ₽ ЗАКАЗАТЬ
ПЧВ3-15К-В-54 79 200,00 ₽ ЗАКАЗАТЬ
ПЧВ3-3К0-В 25 740,00 ₽ ЗАКАЗАТЬ
ПЧВ3-45К-В-54 220 860,00 ₽ ЗАКАЗАТЬ
ПЧВ3-75К-В 225 120,00 ₽ ЗАКАЗАТЬ
ПЧВ3-55К-В-54 264 780,00 ₽ ЗАКАЗАТЬ
ПЧВ3-1К5-Б 23 340,00 ₽ ЗАКАЗАТЬ
ПЧВ3-3К0-В-54 39 480,00 ₽ ЗАКАЗАТЬ
ПЧВ3-4К0-В 27 360,00 ₽ ЗАКАЗАТЬ
ПЧВ3-18К-В-54 104 760,00 ₽ ЗАКАЗАТЬ
ПЧВ3-5К5-В 31 740,00 ₽ ЗАКАЗАТЬ
ПЧВ3-К37-В 12 060,00 ₽ ЗАКАЗАТЬ
ПЧВ3-22К-В 78 000,00 ₽ ЗАКАЗАТЬ
ПЧВ3-2К2-Б 28 140,00 ₽ ЗАКАЗАТЬ
ПЧВ3-4К0-В-54 41 640,00 ₽ ЗАКАЗАТЬ
ПЧВ3-90К-В 265 320,00 ₽ ЗАКАЗАТЬ
ПЧВ3-75К-В-54 300 840,00 ₽ ЗАКАЗАТЬ
ПЧВ3-3К7-Б 32 940,00 ₽ ЗАКАЗАТЬ
ПЧВ3-22К-В-54 117 720,00 ₽ ЗАКАЗАТЬ
ЛПО2 1 380,00 ₽ ЗАКАЗАТЬ
ЛПО3 2 400,00 ₽ ЗАКАЗАТЬ
ЛПО1 1 380,00 ₽ ЗАКАЗАТЬ
