Регуляторы температуры Ратар-02.ТП с термопарами, Ратар-02. п/п, Ратар-02.ТС с термосопротивлением, Ратар-02 М универсальные

Регуляторы температуры Ратар-02.ТП с термопарами, Ратар-02. п/п, Ратар-02.ТС с термосопротивлением, Ратар-02 М - универсальные

Назначение регуляторов температуры Ратар-02.ТП для работы с термопарами

Терморегуляторы Ратар серии 02 ТП применяется в качестве блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами. При подключении данной модели регулятора температуры используются термопары. Регуляторы температуры в настенном исполнении применяется в саунах, овощехранилищах, погребах и т.п. Регуляторы данной серии позволяют существенно снизить цену проектов автоматизации.

Особенности регулятора температуры Ратар-02.ТП

Терморегуляторы серии Ратар 02 ТП имеют следующие особенности:

• тип входа регулятора ТП для подключения термопар типа ХА(K) (-50..+1300°С/1°С),
• тип входа регулятора ТП для подключения термопар типа ХК(L) (-50..+750°С/1°С) .
• выход: э/м реле регулятора 5А/220В.
• терморегулятор имеет 4 типа логики выходного устройства и интуитивно-понятное программирование;
• высокая точность измерения и регулирования температуры;
• возможность смещения "нуля" и наклона характеристики без нарушения юстировки.

Электронные регуляторы температуры серии Ратар 02 имеют выгодное соотношение цены и функциональных возможностей.

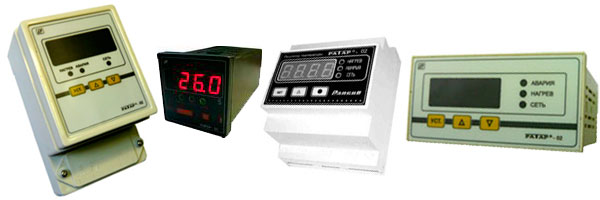

Типы корпусов регулятора температуры Ратар-02.ТП

Терморегулятор Ратар-02 ТП производится в корпусах:

• Корпус Щ-3 (48 х 48 х 112 мм),
• Корпус Д-1 (72 х 88 х 54 мм),
• Корпус Н-2 (128 х 82 х 64),
• Корпус Щ-2 (96 х 48 х 100 мм)



Ратар-02 – микропроцессорный терморегулятор с ярким светодиодным индикатором.



По типу входа терморегуляторы Ратар-02 подразделяются на:

• Ратар-02.п/п с датчиками на основе полупроводникового чувствительного элемента ТС1047, в различных конструктивных исполнениях;
• Ратар-02.ТС терморегулятор работает с термопреобразователями 50М, 100П, Pt100;

• Ратар-02.ТП терморегулятор работает с термопреобразователями ХК(L), ХА(К).



По типу выхода терморегуляторы Ратар-02 подразделяются на:

• регуляторы имеющие электромагнитное реле (Р);
• регуляторы имеющие оптотранзистор (Т);
• регуляторы имеющие оптосимистор (С).



Терморегуляторы Ратар-02.п/п и Ратар-02.ТС имеют дополнительный вход для подключения датчика уровня, что позволяет использовать их для управления работой водонагревателей, электрокотлов и т.д.



Отличительные особенности терморегуляторов Ратар-02 серии ТП:

• светодиодный индикатор;
• интуитивно-понятное программирование;
• высокая точность;
• возможность смещения "нуля" и наклона характеристики без нарушения юстировки;
• пять типов логики выходного устройства.



Технические характеристики терморегуляторов Ратар-02 ТП



Характеристики	Ратар-02.п/п	Ратар-02.ТП	Ратар-02.ТС
Диапазон измерения и регулирования температуры	-40...+125°С	-50...+750°С (XK(L)) -50...+1300°С (XA(K))	-50...+200°С (50M) -200...+650°С (100П, Pt100)
Точность измерения	±2°C	±(2+0,003T)°C (±0,5%)	±0,15%
Разрешающая способность (дискретность)	0,1°C	1,0°C	1,0: -200...-100°C 0,1: -99,9...+650°C
Гистерезис	0..30°C	0...400°С (XK(L)) 0...750°С (XA(K))	0...+125°С (50M) 0...+400°С (100П, Pt100)
Напряжение питания	198...242 B	198...242 B	150...250 B
Номинальный ток нагрузки	э/м реле: 5,0 А при cos ? ? 0,6 для нормально замкнутых контактов 7,0 А при cos ? ? 0,6 для нормально разомкнутых контактов оптосисистор : 200 мА оптотранзистор: 50 мА при напряжении 5,5 ... 6,5 В
Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.)	+ сопротивление "сухого" датчика уровня > 300 кОМ, сопротивление "влажного"  датчика уровня ? 100 кОМ	-	+ сопротивление "сухого" датчика уровня > 300 кОМ, сопротивление "влажного"  датчика уровня ? 100 кОМ
Тип корпуса: Д1- 72 x 88 x 54 мм Н2- 82 x 128 x 63,5 мм Щ1- 96 x 48 x 112 мм Щ3- 48 x 48 x 112 мм	+ + + +	+                                        + -*                                        -* +                                        + +                                        + Примечание: * - в стадии разработки
Программируемая логика работы выходного устройства	1 - нагреватель, 2 - холодильник, 3 - сигнализатор нахождения в заданных границах, 4 - сигнализатор выхода за заданные границы, 5 - режим индикации температуры
Задание смещения нуля и наклона без нарушения юстировки	-	+	+
Задание задержки включения- выключения выходного устройства	+



У регуляторов Ратар-02.ТП и Ратар-02.ТС типы НСХ входов переключаются программно.
