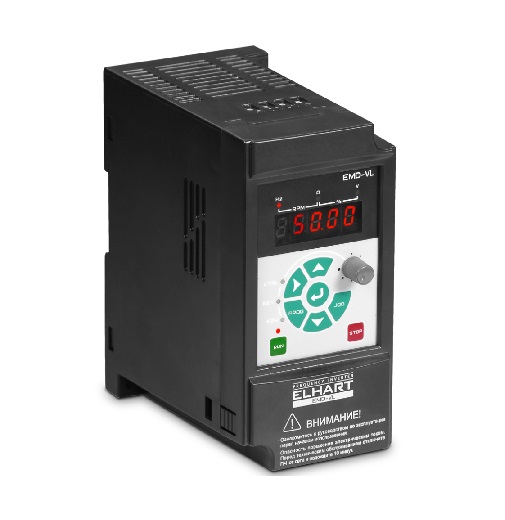

Преобразователи частоты ELHART EMD-V

Преобразователи частоты векторные ELHART серии EMD-V

Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.

Преобразователь частоты имеет высокую перегрузочную способность (до 180 % в теч. 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.

Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.

Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.

Особенности векторных преобразователей EMD–V

Векторный режим управления

Для повышения производительности электропривода предусмотрен векторный режим управления.
Благодаря векторному режиму (с обратной связью) достигается высокий пусковой момент на низких скоростях: до 150% при 0,5 Гц.

Компактный монтаж

Компактный монтаж Преобразователи частоты (модели до 2,2 кВт) позволяют осуществлять монтаж без вентиляционного зазора (корпус к корпусу).
Благодаря этому для монтажа преобразователей EMD-VL могут использоваться шкафы компактных размеров.

Выносной пульт управления

ПЧ серии EMD-VL оборудованы съемным штатным пультом и поставляются с кабелем 2 метра в комплекте.
У ПЧ серии EMD-VH пульт не съемный, но возможно подключение внешнего пультам EMD-V-RCP, который заказывается отдельно.
Внешний пульт имеет щитовое исполнение для установки на дверь шкафа.

Перегрузочная способность

ПЧ серии EMD-VL и EMD-VH имеют высокую перегрузочную способность: 150% номинального тока в течение 60 секунд.

Поддержка карт расширения

Для подключения к ПЧ дополнительных устройств применяются карты расширения EMD-V-IOC и EMD-V-PGC.
Карты предназначены для подключения энкодеров (импульсный вход), датчиков с аналоговым сигналом (аналоговый вход) или для дискретного управления (релейный выход).
Гибкая настройка дискретных входов

Для дискретных входов предусмотрена возможность работы в режиме PNP и NPN.
Программно может быть задана задержка срабатывания (фильтрация «дребезга») и логика срабатывания (НО или НЗ).

Импульсный вход

ПЧ оборудован входом для подключения импульсных (частотных) сигналов.
Сигнал с переменной частотой (до 100 кГц) может быть использован для задания выходной частоты (например, при синхронизации приводов) или в качестве сигнала обратной связи ПИД-регулятора (например, от расходомера).

Ограничение крутящего момента

Преобразователь поддерживает управление скоростью и крутящим моментом.
С помощью функции ограничения крутящего момента возможно обеспечить механическую защиту оборудования или продукции.
Привод автоматически будет снижать выходную частоту при превышении заданной нагрузки (например, при перемотке материалов).
Векторный режимы работы с поддержкой энкодеров.
Возможность подключения выносного пульта управления.
Интерфейс RS-485 для подключения к ПЛК по протоколу MODBUS RTU (скорость до 115200 бит/сек).
2 режима работы: управление скоростью вращения и крутящим моментом.
Универсальные входы PNP/NPN для подключения датчиков, кнопок и контроллеров.
Высокоскоростной импульсный вход и выход позволяет синхронизировать работу двух ПЧ.
Для моделей EMD-VL (до 2.2 кВт) допускается плотный (корпус к корпусу) монтаж.
Высокая перегрузочная способность (180% в течении 3 сек) для работы с нагруженными механизмами.
Возможность установки карт расширения: для подключения энкодера или для вывода дискретных сигналов.
ПЧ имеет встроенный блок питания 24 В для питания датчиков.

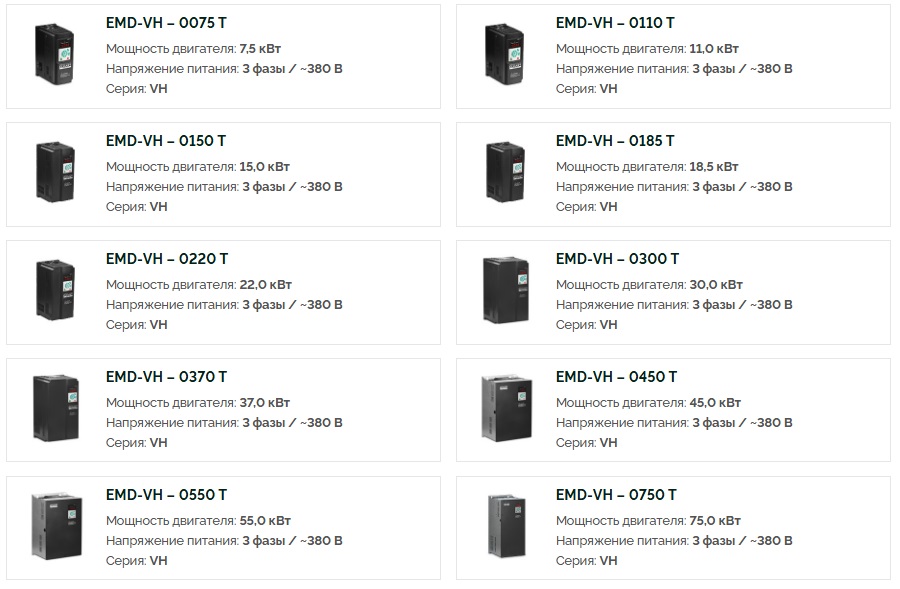

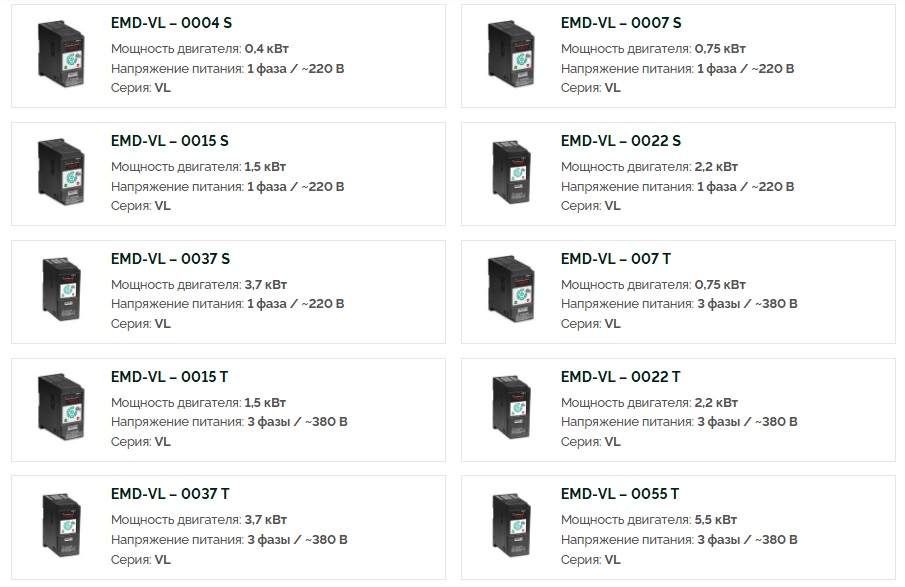

Модельный ряд преобразователей частоты ELHART EMD-V
