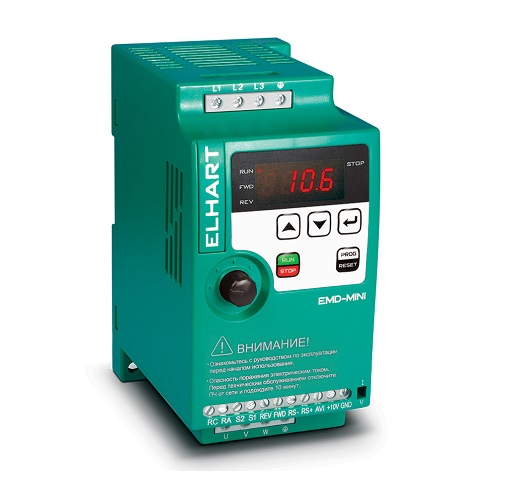

Преобразователи частоты ELHART EMD‑MINI

EMD‑MINI — это частотные преобразователи для общепромышленных применений: HVAC-систем (приточных, вытяжных вентиляторов, насосного оборудования), средств малой механизации (конвейеров, ленточных транспортеров, деревообрабатывающих станков, механизмов для полировки и чистки поверхностей, и др.), пищевой промышленности (фасовочных автоматов, тестомешалок, прессов, упаковочных станков и др.).

EMD‑MINI предназначен для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью от 0,4 до 11 кВт с напряжением питания 220 или 380 В.

Принцип работы частотных преобразователей EMD‑MINI основан на преобразовании сетевого однофазного или трехфазного переменного напряжения (тока) с частотой 50 Гц в трехфазное напряжение (ток) с заданной частотой (до 590 Гц) с сохранением постоянства соотношения U/f. Изменение частоты и амплитуды действующего значения напряжения, подаваемого на электродвигатель, приводит к изменению скорости вращения магнитного поля, что приводит к изменению механической скорости вращения вала электродвигателя.

Особенности преобразователей частоты ELHART серии EMD‑MINI

Удобство и простота эксплуатации

Наличие встроенного интерфейса RS-485 дает возможность осуществлять удаленное управление частотно-регулируемым электроприводом.
Возможность подключения выносного пульта управления EMD‑MINI – RCP (не входит в комплект поставки) позволяет реализовать дистанционное управление на расстоянии до 2 метров.
Компактный размер позволяет установить частотный преобразователь на DIN-рейку. Крепление к DIN-рейке предусмотрено конструкцией.
Простое и быстрое программирование параметров настройки.
Встроенный блок питания 10 В постоянного тока для подключения внешнего потенциометра.

Высокая производительность

Вольт-частотное (скалярное) управление асинхронным электродвигателем - сохранение постоянства соотношения V/f для обеспечения постоянства величины магнитного поля при различных скоростях.
Перегрузочная способность 150% номинального тока в течение 60 секунд.
Выходная частота до 590 Гц позволяет реализовать управление высокочастотными электродвигателями.

Функциональность

Встроенный ПИД-регулятор позволяет непрерывно контролировать параметры технологического процесса (давление, расход, температура и т. д.).
Спящий режим при работе частотного преобразователя в режиме ПИД-регулирования позволяет экономить потребляемую электроэнергию и сократить износ оборудования.
Программный режим для задания скорости и направления вращения электродвигателя по заранее заданной программе (до 15 шагов).
Корректировка вольт-частотной характеристики V/f по трем точкам для адаптации управления под характер нагрузки электродвигателя.


Метод управления электродвигателем V/F – вольт-частотное (скалярное) управление
Дискретность задания частоты Цифровое задание: 0,1 Гц
Аналоговое задание: 0,1 % от максимальной частоты
Время разгона/торможения 0…999,9 сек
ПИД-регулятор Встроенный ПИД-регулятор
Программный режим Задание до 15 предустановленных скоростей, включающихся по программе
Счетчик импульсов Встроенный счетчик импульсов
(частота импульсов до 78 Гц)
Управление моментом Ручное увеличение момента в пределах 0...30 % от номинального момента

Модельный ряд преобразователей частоты ELHART EMD‑MINI
