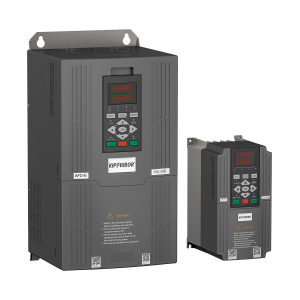

Преобразователь частоты KIPPRIBOR AFD-E

KIPPRIBOR AFD-E универсальные векторные преобразователи частоты

Основная серия преобразователей частоты KIPPRIBOR. Они представляют линейку универсальных ПЧ мощностью до 315 кВт с тремя режимами управления:

U/f-режим (скалярный или вольт-частотный).
SVC-режим (векторный без датчика обратной связи).
VC-режим (векторный с датчиком обратной связи).
Благодаря возможности ПЧ работать в одном из этих режимов можно адаптировать ПЧ под требования конкретного процесса управления электродвигателем.



Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.

Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мультискорости и наличие дополнительных карт расширения, позволяют оптимизировать и упростить схему управления электроприводом.

Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двойным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.

Основные преимущества преобразователей частоты KIPPRIBOR серии AFD-E

Быстрый ввод в эксплуатацию:
Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
Оперативные параметры всегда «под рукой». Список параметров, которые чаще всего приходится корректировать, находится под передней крышкой ПЧ.

Продуманный конструктив:
Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45.
Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.

Безопасность и надежность:
Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.

Широкая функциональность:
Три режима управления (U/f, SVC, VC) позволяют адаптировать преобразователь частоты под любые задачи.
Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при типовых задачах.

Технические характеристики KIPPRIBOR AFD-E

Питающая сеть 3 фазы 330…440 В (модели 1,1…315 кВт)

Выходное напряжение 3 фазы 0…500 В

Выходная частота 0…300 Гц

Режимы управления Скалярное U/f с установкой трех точек

SVC бессенсорное векторное управление VC векторное управление с обратной связью

Перегрузочная способность 150 % в течение 60 секунд

Встроенные источники питания Поставляются как платы расширения

Момент торможения через встроенный тормозной ключ 20 % – без внешнего тормозного резистора, 50… 100 % – с использованием внешнего тормозного резистора

Локальная панель оператора Съемная, коннектор RJ45: настройка, монитор параметров, отображение кода ошибки

Интерфейсы Поставляются как платы расширения

Цифровые входы 5/6 (сух. контакт / NPN)

Аналоговые входы 2 (0/4…20 мА и 0…10 В)

Цифровые выходы 1 релейный (~250 В, 2 А), 2 транзисторных (=24 В, 50 мА)

Аналоговые выходы 1/2 (0…10 В, 0/4…20 мА)

Встроенные регуляторы ПИД-регулятор

Встроенный ПЛК (программный автомат)

Класс защиты корпуса IP20

Диапазон рабочих температур -10…+40 ºС при влажности < 90%

Температура при хранении и транспортировке -20...+60 °C

Длина моторного кабеля (без внешнего дросселя) < 30 м

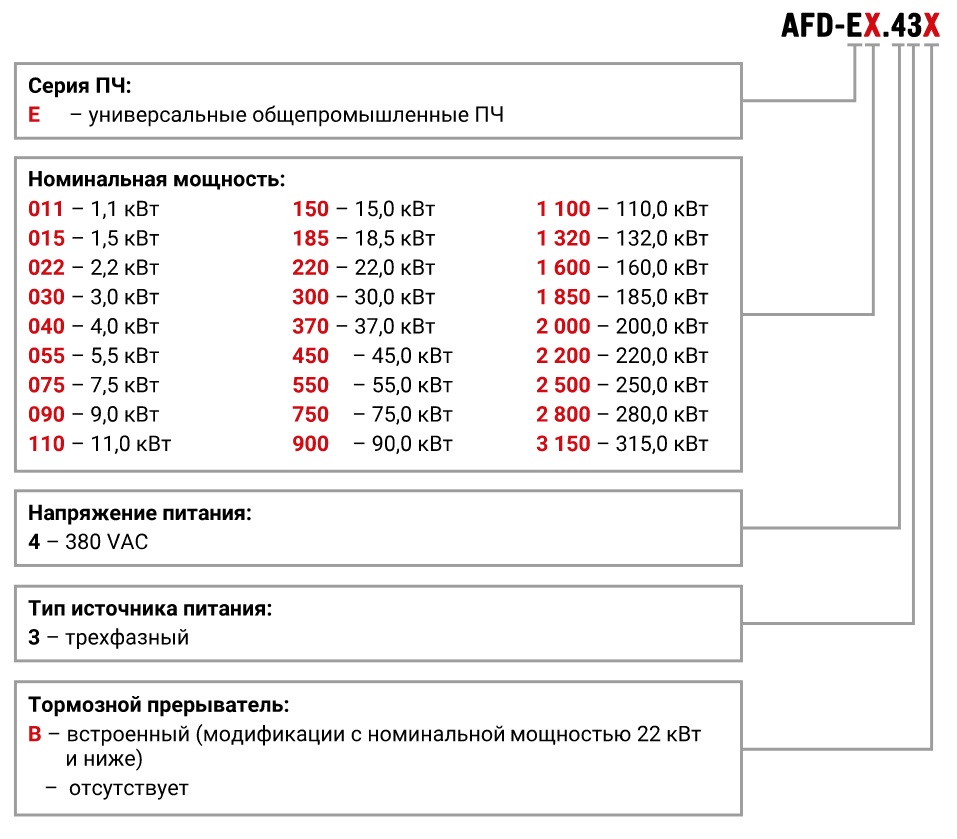

Модельный ряд преобразователей
