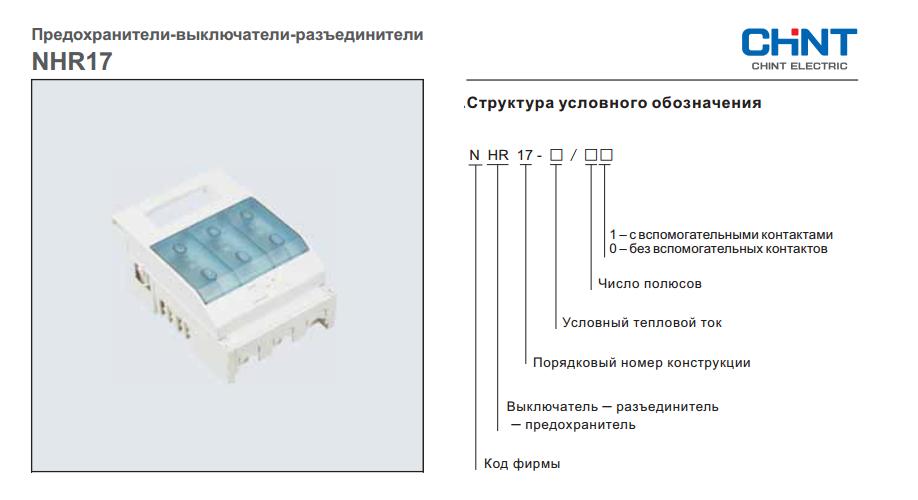

Предохранители-выключатели CHINT NHR17
Предохранители-выключатели-разъединители CHINT Electric серии NHR17 используются в качестве силового выключателя-разъединителя в распределительных цепях и цепях двигателей с высокими токами КЗ. Предохранитель-выключатель-разъединитель CHINT Electric серии NHR17 не применяется для прямой коммутации одиночного двигателя.
В ассортименте предохранители-выключатели-разъединители CHINT Electric серии NHR17 с вспомогательным контактом и без вспомогательного контакта.

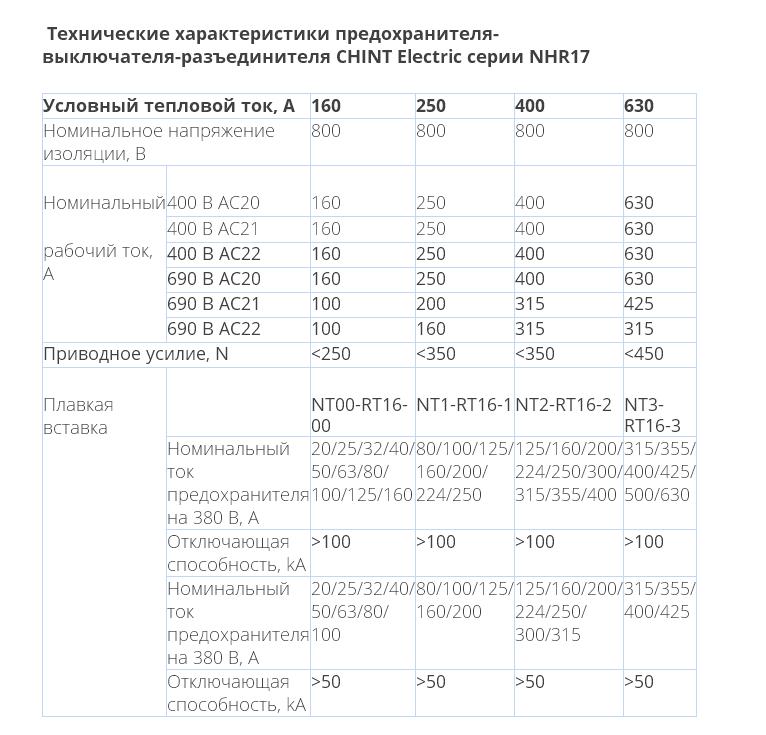

Технические характеристики предохранителя-выключателя-разъединителя CHINT Electric серии NHR17
Условный тепловой ток, А | 160 | 250 | 400 | 630 |
Номинальное напряжение изоляции, В | 800 | 800 | 800 | 800 |
Номинальный рабочий ток, А | 400 В АС20 | 160 | 250 | 400 | 630 |
400 В АС21 | 160 | 250 | 400 | 630 |
| 400 В АС22 | 160 | 250 | 400 | 630 |
| 690 В АС20 | 160 | 250 | 400 | 630 |
| 690 В АС21 | 100 | 200 | 315 | 425 |
| 690 В АС22 | 100 | 160 | 315 | 315 |
| Приводное усилие, N | <250 | <350 | <350 | <450 |
Плавкая вставка | | NT00-RT16-00 | NT1-RT16-1 | NT2-RT16-2 | NT3-RT16-3 |
Номинальный ток предохранителя на 380 В, А | 20/25/32/40/ 50/63/80/ 100/125/160 | 80/100/125/ 160/200/ 224/250 | 125/160/200/ 224/250/300/ 315/355/400 | 315/355/ 400/425/ 500/630 |
Отключающая способность, kА | >100 | >100 | >100 | >100 |
Номинальный ток предохранителя на 380 В, А | 20/25/32/40/ 50/63/80/ 100 | 80/100/125/ 160/200 | 125/160/200/ 224/250/ 300/315 | 315/355/ 400/425 |
Отключающая способность, kА | >50 | >50 | >50 | >50 |

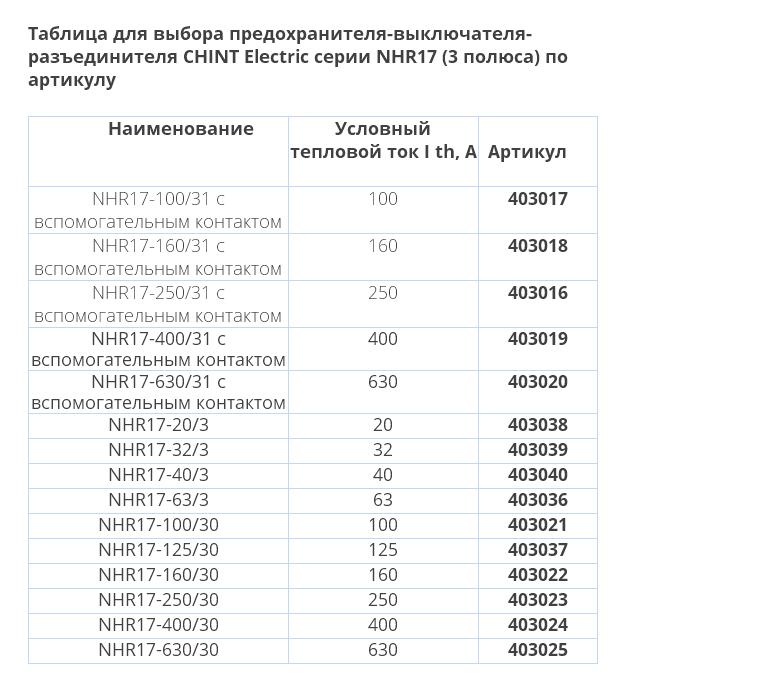

Таблица для выбора предохранителя-выключателя-разъединителя CHINT Electric серии NHR17 (3 полюса) по артикулу
Наименование | Условный тепловой ток I th, А | Артикул |
NHR17-100/31 с вспомогательным контактом | 100 | 403017 |
NHR17-160/31 с вспомогательным контактом | 160 | 403018 |
NHR17-250/31 с вспомогательным контактом | 250 | 403016 |
| NHR17-400/31 с вспомогательным контактом | 400 | 403019 |
| NHR17-630/31 с вспомогательным контактом | 630 | 403020 |
| NHR17-20/3 | 20 | 403038 |
| NHR17-32/3 | 32 | 403039 |
| NHR17-40/3 | 40 | 403040 |
| NHR17-63/3 | 63 | 403036 |
| NHR17-100/30 | 100 | 403021 |
| NHR17-125/30 | 125 | 403037 |
| NHR17-160/30 | 160 | 403022 |
| NHR17-250/30 | 250 | 403023 |
| NHR17-400/30 | 400 | 403024 |
| NHR17-630/30 | 630 | 403025 |
