Контроллер ПЛК 73

Программируемый логический контроллер ОВЕН ПЛК73

Использование контроллера ПЛК73

Контроллер ПЛК73 рекомендуется к использованию:

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
• В АСУ водоканалов
• Для управления малыми станками и механизмами
• Для управления пищеперерабатывающими и упаковочными аппаратами
• Для управления климатическим оборудованием
• Для автоматизации торгового оборудования

Области применения контроллера ОВЕН ПЛК73

Оптимально для построения локальных систем управления и «законченных» масштабируемых решений - приборы для вентиляции, отопления, торговые установки, котлы.

ОВЕН ПЛК63, ПЛК73

Программируемый логический контроллеры ОВЕН ПЛК63 выполнен в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.

По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Технические характеристики контроллера ПЛК73

Вычислительные ресурсы

В контроллере ПЛК 73 заложены достаточно мощные вычислительные ресурсы для реализации простых систем автоматизации:

• высокопроизводительный процессор RISC архитектуры ARM7, с частотой 50МГц компании Atmel;
• объем оперативной памяти для хранения переменных программ – 10Кбайт;
• объем памяти хранения программ – 280Кбайт;
• объем EEPROM для хранения Retain переменных – 448байт;
• время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Средства управления на лицевой панели контроллера

Текстовый монохромный ЖКИ с подсветкой – 2 строки по 16 символов, для конфигурирования, вывода и задания значений параметров программы, информация о ходе процесса и сигнализация.

6 кнопок управления, для управления индикацией, заданием значений параметров.

Дополнительно

Широкие возможности самодиагностики контроллера.

Встроенная батарея, позволяющая «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние».

Встроенные часы реального времени.

Условия эксплуатации

• закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов;
• расширенный температурный рабочий диапазон окружающего воздуха от –10 до +55 °C;
• верхний предел относительной влажности воздуха - не более 80 % при температуре не более +35 °C и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа;
• степень защиты корпуса со стороны лицевой панели – IP20;
• высота над уровнем моря до 2000м.

По устойчивости к климатическим воздействиям при эксплуатации контроллер ПЛК63/73 соответствует группе исполнения В4 по ГОСТ 12997-84 и категорииУХЛ4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации контрол-лер ПЛК63/73 соответствует группе исполнения N2 по ГОСТ 12997-84.

По уровню излучения радиопомех (помехоэмиссии) контроллеры ПЛК63/73

соответствуют нормам, установленным для оборудования класса Б по ГОСТ Р 51318.22 (СИСПР 22-97).

По уровню помехоустойчивости контроллеры ПЛК63 соответствуют классу А по ГОСТ51522.

Конструктивные особенности

Контроллеры выполнены в компактном DIN-реечном корпусе с габаритными размерами (Ш/В/Г):157/86/58.

Расширение количества точек ввода\вывода осуществляется путем подключения модуля МР1 или внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Электрические параметры:

• переменный ток (90-265)В, (47...63)Гц;
• потребляемая мощность до 18ВА.

Входы

Все дискретные входы контроллеров данной линейки могут работать с частотой 100Гц.

Универсальные аналоговые входы для подключения широкого спектра датчиков: термосопротивлений, термопар, унифицированных датчиков тока, напряжения, сопротивления, либо работать в режиме простого дискретного входа.

Выходы

В зависимости от контроллера имеется от 4 до 5 «свободно выбираемых» типа выходных элементов - в каждый из таких модулей может быть установлен как релейный модуль, так и модуль выдачи аналогового сигнала.

Интерфейсы и протоколы

В зависимости от контроллера устанавливается до двух последовательных портов.

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:

• поддержка 5 языков программирования, для специалистов любой отрасли;
• мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
• функции документирования проектов;
• количество логических операций ограничивается только количеством свободной памяти контроллера.

Программируются контроллеры данной линейки по интерфейсу Debug RS-232.

Кабель для программирования идет в комплекте поставки (для Debug RS-232), или используется стандартный кабель.

Отличительные особенности линейки

• Наличие средств индикации и управления непосредственно на самом контроллере
• Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН с помощью специальных библиотек
• Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами
• Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени
• Встроенная батарея, позволяющая организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

• Среда программирования CoDeSys
• Набор готовых функциональных блоков
• Специальные сервисные утилиты для работы с ОВЕН ПЛК
• Для организации обмена с верхним уровнем предоставляются бесплатные OPC драйвера OPC драйвер Gateway (от CoDeSys) и OPC драйвер ModBus (от ОВЕН)

Поддерживаемые протоколы и применения

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
GateWay (протокол CoDeSys)	RS-232	Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys



Технические характеристики

Общие сведения

Конструктивное исполнение	Корпус щитового крепления. Габаритные размеры: (246 x 296 x Н)±1 [мм] Шаг между клеммами: 7,62 мм
Степень защиты корпуса со стороны лицевой панели	IP55
Напряжение питания	90...245 В (частотой от 47 до 63 Гц)
Потребляемая мощность, не более	18 ВА
Параметры встроенного вторичного источника питания	выходное напряжение 24±3 В, ток не более 180 мА

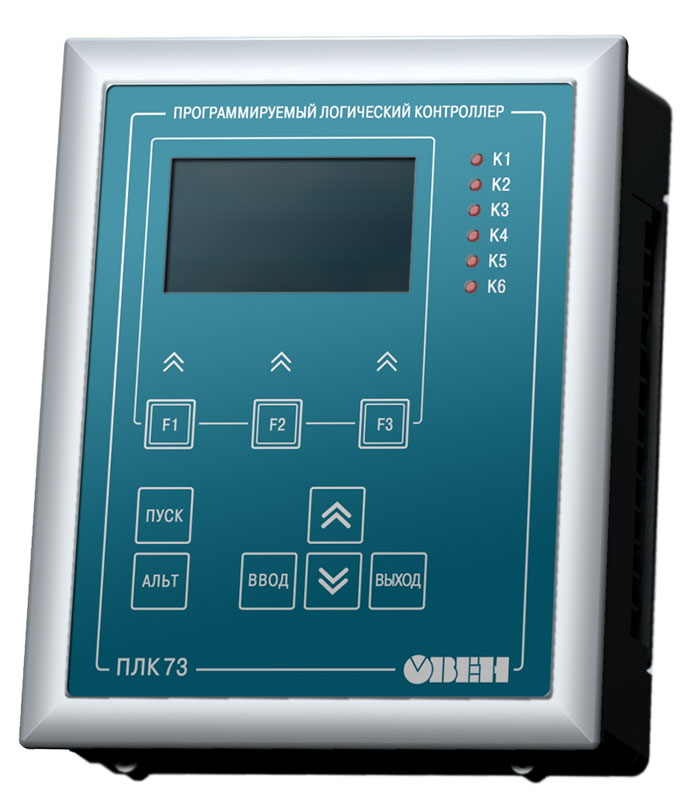

Элементы человеко-машинного интерфейса

Тип дисплея	Текстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов)	4 x 16
Кнопки управления на лицевой панели	9 тактовых кнопок: "Пуск/стоп", "Выход", "Альт", "Ввод", "Вверх", "Вниз", "F1", "F2", "F3"
Светодиоды на лицевой панели	6 шт: "K1", "K2", "K3", "K4", "K5", "K6"

Интерфейсы связи

Интерфейсы	2 интерфейса опционально: 1-й интерфейс: RS-485, RS-232 или отсутствует; 2-й интерфейс: RS-485, RS-232 или отсутствует.
Режим работы интерфейсов	Master, Slave
Поддержаные протоколы	ОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys)

Аналоговые входы

Количество аналоговых входов	8
Типы подключаемых датчиков и характеристики аналоговых входов	В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

Выходы (дискретные и аналоговые)

Количество выходов внутри контроллера	8, из них 4 с возможностью установки ЦАП
Типы выходных элементов и их характеристики	В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
Выходные элементы:
1	тип К (группа из 2 выходов)
2
3	тип К (группа из 2 выходов)
4
5	тип (Р, К, С, Т, И, У) или отсутствует
6	тип (Р, К, С, Т, И, У) или отсутствует
7	тип (Р, К, С, Т, И, У) или отсутствует
8	тип (Р, К, С, Т, И, У) или отсутствует

Дискретные входы

Количество дискретных входов	8
Подключаемые входные устройства	подключение датчиков с выходами: "сухой-контакт", p-n-p- и n-p-n-транзистор
Максимальная частота сигнала, подаваемого на дискретный вход	1000 Гц (при скважности 0.5)
Напряжение питания дискретных входов, В	24±3

Программирование и обновление встроенного программного обеспечения

Среда программирования	CoDeSys 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CoDeSys	RS-232 DBGU
Интерфейс для обновления встроенного программного обеспечения	RS-232 DBGU (выведен на разъем RJ-12)



Стандартные позиции контроллера ПЛК73 и цены

Стандартные позиции (цены указаны с НДС)

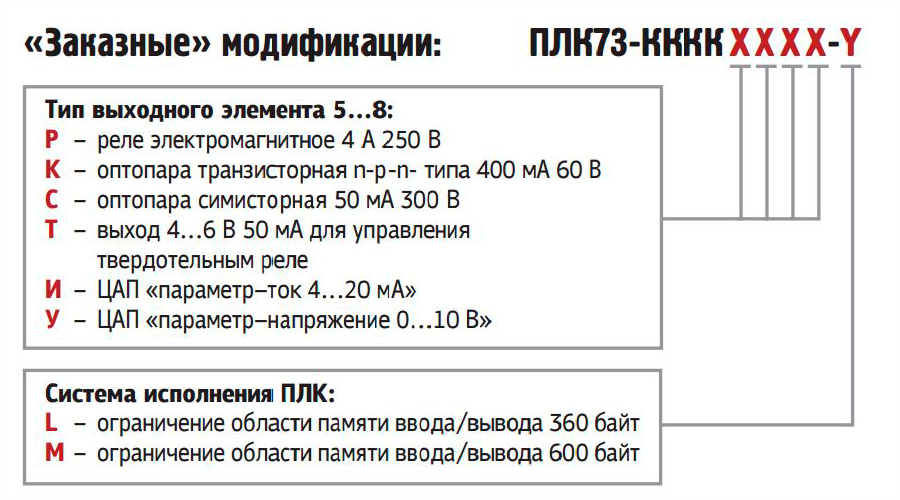

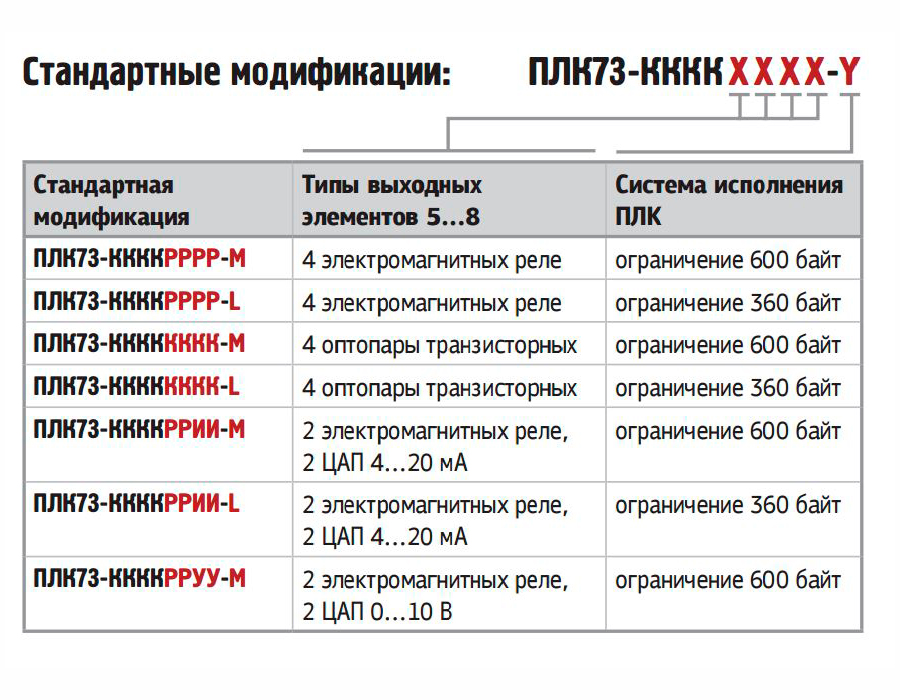

ПЛК73-ККККРРРР-L 14 100,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРРР-М 15 180,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРУУ-М 17 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККККК-М 15 180,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ПЛК73-ККККРРИИ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККУУУИ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККСССС-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРУУ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККРРР-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТТУ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТУУ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККК-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРИУ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРРУ-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККУУУУ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККК-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККККУУ-L 14 520,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРИУ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККУУУУ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТТИ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККИИИИ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТТТ-М 13 560,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККИИИУ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККИИУУ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРТИ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККИИИИ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРРУ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККККИ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККККИИ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККККК-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККУУУ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТИИ-М 16 260,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРРТ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККККУ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРРИ-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККТТТТ-L 13 140,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККСССС-М 14 220,00 ₽ ЗАКАЗАТЬ
ПЛК73-ККККРРИИ-L 15 240,00 ₽ ЗАКАЗАТЬ
ПЛК73-КККККРРР-М 14 220,00 ₽ ЗАКАЗАТЬ
