Контроллер ПЛК 150

Программируемый логический контроллер ОВЕН ПЛК 150, ПЛК150-220

Контроллер ОВЕН ПЛК 150 предназначен:

• Для создания систем управления малыми и средними объектами
• Построение систем диспетчеризации

Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

Контроллер имеет выгодное соотношение цены, качества и функциональных возможностей.

Стандартные позиции (цены указаны с НДС)
ПЛК150-220.А-L 19 440,00 ₽ ЗАКАЗАТЬ
ПЛК150-220.У-L 17 640,00 ₽ ЗАКАЗАТЬ
ПЛК150-220.И-М 19 320,00 ₽ ЗАКАЗАТЬ
ПЛК150-220.А-М 21 000,00 ₽ ЗАКАЗАТЬ
ПЛК150-220.У-М 19 320,00 ₽ ЗАКАЗАТЬ
На заказ (цены указаны с НДС)
ПЛК150-220.И-L 17 640,00 ₽ ЗАКАЗАТЬ

Конструктивные особенности ОВЕН ПЛК150

Контроллер выполнен в компактном DIN-реечном корпусе.

Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

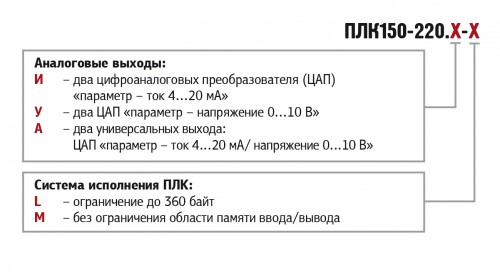

Контроллер имеет следующие модификации: ПЛК150-220.А-L, ПЛК150-220.А-М, ПЛК150-220.И-L, ПЛК150-220.И-М, ПЛК150-220.У-L, ПЛК150-220.У-М.


Области применения контроллера ПЛК150

Вычислительные ресурсы ОВЕН ПЛК 150

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

• высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
• большой объем оперативной памяти – 8МБ;
• большой объем постоянной памяти – Flash память, 4МБ;
• объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК150

Контроллер ОВЕН ПЛК 150 имеет следующие преимущества:

• Отсутствие ОС, что повышает надежность работы контроллеров
• Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
• Наличие аналоговых входов и выходов
• Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, работающих независимо друг от друга
• Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
• Широкие возможности самодиагностики контроллера
• Встроенные часы реального времени
• Встроенный аккумулятор, позволяющий «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
• Возможность создавать и сохранять архивы на Flash контроллера
• Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
• Набор готовых программных модулей, предоставляемых бесплатно

Программирование контроллеров ОВЕН ПЛК150

Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.

Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.

Получить более подробную информацию по системе программирования CoDeSys и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.

Сервисное программное обеспечение ОВЕН ПЛК150

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК150 и таргет файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК 150".

Дополнительные утилиты

Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:

• EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys;
• PLC_IO – утилита для работы с файловой системой контроллера, например запись\считывание файлов с ПЛК. Работает без CoDeSys.

Подробнее узнать про утилиты и скачать их можно на странице Утилиты EasyWorkPLC и PLC_IO.

Так же клиентам доступна утилита, позволяющая произвести обновление встроенного ПО ПЛК без доставки контроллеров в сервис-центр: непосредственно у клиента.

Скачать данную утилиту можно на странице среды программирования CoDeSys.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК150

Контроллер ОВЕН ПЛК150 имеет следующие сертификаты:

• сертификат Соответствия;
• сертификат об утверждении типа средств измерений.

Стандартные позиции ПЛК 150

ПЛК150-220.А-L - 19 116,00 руб.
ПЛК150-220.А-М - 20 650,00 руб.
ПЛК150-220.И-L - 17 346,00 руб.
ПЛК150-220.И-М - 18 998,00 руб.
ПЛК150-220.У-L - 17 346,00 руб.
ПЛК150-220.У-М - 18 998,00 руб.



Технические характеристики

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания: ПЛК150-24   ПЛК150-220	18... 29 В постоянного тока (номинальное напряжение 24 В) 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность	6 Вт
Индикация передней панели	1 индикатор питания 6 индикаторов  состояний дискретных входов 4 индикатора состояний выходов 1 индикатор наличия связи с CoDeSys 1 индикатор работы программы пользователя

Ресурсы

Центральный процессор	32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 МВ
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов	4 МВ**
Размер Retain-памяти	4 кВ***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	6
Гальваническая изоляция дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход	1 кГц при программной обработке 10 кГц при применении аппаратного счетчика и обработчика энкодера

Дискретные выходы

Количество дискретных выходов	4 э/м реле
Характеристики дискретных выходов	Ток коммутации до 2 А при напряжении не более 220 В 50  Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов	есть, индивидуальная
Электрическая прочность изоляции дискретных выходов	1,5 кВ

Аналоговые входы

Количество аналоговых входов	4
Типы поддерживаемых унифицированных входных сигналов	Напряжение 0...1 В, 0...10 В, -50...+50 мВ Ток 0...5 мА, 0(4)...20 мА Сопротивление 0...5 кОм
Типы поддерживаемых датчиков	Термосопротивления: ТСМ50М, ТСП50П, ТСМ100М, ТСП100П, ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н, ТСП1000П, ТСН1000Н Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП (R), ТПР (В), ТВР (А-1), ТВР (А-2)
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа: в режиме измерения тока в режиме измерения напряжения 0...10 В	50 Ом Около 10 кОм
Время опроса одного аналогового входа	0,5 с
Предел основной приведенной погрешности измерения аналоговыми входами	0,5 %
Гальваническая изоляция аналоговых входов	отсутствует

Аналоговые выходы ПЛК 150

Количество аналоговых выходов	2
Разрядность ЦАП	10 бит
Тип выходного сигнала ПЛК 150-И ПЛК 150-У ПЛК 150-А	Ток 4...20 мА Напряжение 0...10 В Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов	встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов	есть, групповая
Электрическая прочность изоляции аналоговых выходов	1,5 кВ

Интерфейсы связи

Интерфейсы	Ethernet 100 Base-T RS-232 RS-485
Скорость обмена по интерфейсам RS	от 4800 до 115200 bps
Протоколы	ОВЕН ModBus-RTU, ModBus-ASCII DCON ModBus-TCP GateWay (протокол CoDeSys)

Программирование

Среда программирования	CoDeSys 2.3.8.1 (и старше)
Интерфейс для программирования и отладки	RS-232 или Ethernet



*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт

Характеристики дискретных входных сигналов ПЛК 150

Модификация контроллера	Сигнал, подаваемый на дискретный вход	Комментарий
ПЛК150-24	29... 17 В* - логическое значение 1 5...0 В* - логическое значение 0	Вход срабатывает при протекающем через него токе величиной не менее 3 мА
ПЛК150-220	С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа	Суммарное сопротивление контакта и линии подключения должно быть не более  100 Ом



* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов ПЛК 150

Обозначение при заказе	Наименование	Характеристики
И	Цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Сопротивление нагрузки от 0 до 900 Ом
У	Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Сопротивление нагрузки от 2 кОм
А	Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"	Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование	Диапазон измерений
Термопреобразователи сопротивления (по ГОСТ 6651- 94)
ТСМ (Cu 50)  W100 = 1,4260	-50 °С...+200 °С
ТСМ (50М)    W100 = 1,4280	-190 °С...+200 °С
ТСП (Pt 50)  W100 = 1,3850	-200 °С...+750 °С
ТСП (50П)    W100 =1,3910	-200 °С...+750 °С
ТСМ (Cu 100) W100 =1,4260	-50 °С...+200 °С
ТСМ (100М)   W100 =1,4280	-190 °С...+200 °С
ТСП (Pt 100) W100 =1,3850	-200 °С...+750 °С
ТСП (100П)   W100 =1,3910	-200 °С...+750 °С
ТСН (100Н)   W100=1,6170	-60 °С...+180 °С
ТСМ (Cu 500) W100 =1,4260	-50 °С...+200 °С
ТСМ (500М)   W100 =1,4280	-190 °С...+200 °С
ТСП (Pt 500) W100 =1,3850	200 °С...+750 °С
ТСП (500П)   W100 =1,3910	-200 °С...+750 °С
ТСН (500Н)   W100 =1,6170	-60 °С...+180 °С
ТСМ (Cu 1000) W100 =1,4260	-50 °С...+200 °С
ТСМ (1000М)  W100 =1,4280	-190 °С...+200 °С
ТСП (Pt 1000) W100 =1,3850	-200 °С...+750 °С
ТСП (1000П)  W100 =1,3910	-200 °С...+750 °С
ТСН (1000Н)  W100 =1,6170	-60 °С...+180 °С
Термопары  (по ГОСТ Р 8.585-2001)
ТХК (L)	-200 °С...+800 °С
ТЖК (J)	-200 °С...+1200 °С
ТНН (N)	-200 °С...+1300 °С
ТХА (K)	-200 °С...+1300 °С
ТПП (S)	0 °С...+1600 °С
ТПП (R)	0 °С...+1600 °С
ТВР (А-1)	0 °С...+2500 °С
ТВР (А-2)	0 °С...+1800 °С
ТВР (А-3)	0 °С...+1600 °С
ТМК (Т)	-200 °С...+400 °С
Унифицированные сигналы постоянного напряжения и тока  (по ГОСТ 26.011-80)
0...5,0 мА	0...100 %
0...20,0 мА	0...100 %
4,0...20,0 мА	0...100 %
-50,0...+50,0 мВ	0...100 %
0...1,0 В	0...100 %
0...10,0 В	0...100 %
Датчики сопротивления
0... 5000 Ом	0...100 %



Для решения задач автоматизации малых систем можно использовать и другие котроллеры Овен ПЛК.
