Контроллер ПЛК 100

Программируемый логический контроллер ОВЕН ПЛК 100 (ПЛК100-24, ПЛК100-220)

Программируемый логический контроллер ОВЕН ПЛК 100 предназначен

• Для создания систем управления малыми и средними объектами
• Построение систем диспетчеризации
• Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы

Конструктивные особенности ОВЕН ПЛК 100

• Контроллер выполнен в компактном DIN-реечном корпусе
• Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов
• Два варианта питания 220В и 24В постоянного

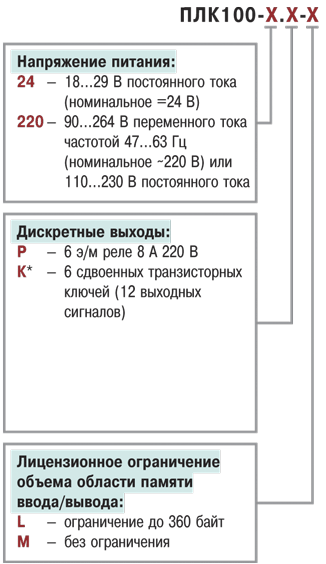

Контроллер имеет следующие модификации: ПЛК100-220.Р-L, ПЛК100-220.Р-М, ПЛК100-24.К-L, ПЛК100-24.К-М, ПЛК100-24.Р-L, ПЛК100-24.Р-М

Области применения контроллера ПЛК100

Вычислительные ресурсы ОВЕН ПЛК 100

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

• высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
• большой объем оперативной памяти – 8МБ;
• большой объем постоянной памяти – Flash память, 4МБ;
• объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК 100

1. Отсутствие ОС, что повышает надежность работы контроллеров
2. Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
3. Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, USB Device для программирования контроллера, работающих независимо друг от друга
4. Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
5. Широкие возможности самодиагностики контроллера
6. Встроенный аккумулятор, позволяющий «пережидать» пропадани питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
7. Встроенные часы реального времени
8. Возможность создавать и сохранять архивы на Flash контроллера
9. Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
10. Набор готовых программных модулей, предоставляемых бесплатно
11. Хорошее соотношение цены, качества и возможностей

Программирование контроллеров

Создание программ для контроллеров ОВЕН ПЛК100, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.

Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.

Получить более подробную информацию по системе программирования CoDeSys и скачать её можно с сайта производителя www.3s-software.ru.

Сервисное программное обеспечение ОВЕН ПЛК100

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК100 и таргет файлы можно скачать в разделе "Сервисное ПО контроллеров ОВЕН ПЛК 100".

Дополнительные утилиты

Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:

• EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys;
• PLC_IO – утилита для работы с файловой системой контроллера, например запись\считывание файлов с ПЛК. Работает без CoDeSys.

Так же клиентам доступна утилита, позволяющая произвести обновление встроенного ПО ПЛК без доставки контроллеров в сервис-центр: непосредственно у клиента.

Скачать данную утилиту можно на странице среды программирования CoDeSys.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК100

Программируемый логический контроллер ОВЕН ПЛК100 имеет следующие сертификаты:

• сертификат Соответствия;
• разрешение котлонадзора на использование на поднадзорных объектах.



Технические характеристики контроллера ПЛК 100

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания: ПЛК100-24   ПЛК100-220	18... 29 В постоянного тока (номинальное напряжение 24 В) 90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность, не более ПЛК100-24 ПЛК100-220	6 Вт* 10 Вт
Индикация передней панели	1 индикатор питания 8 индикаторов входов 12 индикаторов выходов

Ресурсы

Центральный процессор	32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 Мбайт
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов	4 Мбайт**
Размер Retain-памяти	4 кбайт***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	8
Гальваническая развязка дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5кВ
Максимальная частота сигнала, подаваемого на дискретный вход	1 кГц при программной обработке 10 кГц при применении аппаратного счетчика и обработчика энкодера

Дискретные выходы

Количество дискретных выходов в: ПЛК100-24.Р и ПЛК100-220.Р ПЛК100-24.К	6 э/м реле 6 сдвоенных транзисторных ключей (всего 12 выходных сигналов)
Гальваническая развязка дискретных выходов Электрическая прочность изоляции дискретных выходов	есть, индивидуальная 1,5кВ

Интерфейсы связи

Интерфейсы	Ethernet 100 Ваsе-Т RS-232 - 2 канала RS-485 USB 2.0 -Device
Скорость обмена по интерфейсам RS	от 4800 до 115200 bps
Протоколы	ОВЕН ModBus-RTU, ModBus-АSCII DСОN МоdBus-ТСР GateWay (протокол СоDеSуs)

Программирование

Среда программирования	СоDеSуs 2.3.8.1 (и старше)
Интерфейс для программирования и отладки	RS-232 USB-Device Ethernet



* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
**Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.



Стандартные позиции контроллера ПЛК 100

ПЛК100-220.Р-L - 12 862,00 руб.
ПЛК100-220.Р-М - 14 396,00 руб.
ПЛК100-24.К-L - 12 862,00 руб.
ПЛК100-24.К-М - 14 396,00 руб.
ПЛК100-24.Р-L - 12 862,00 руб.
ПЛК100-24.Р-М - 14 396,00 руб.



Модификации ОВЕН ПЛК, уже в продаже

Контроллер	Объем области памяти ввода/вывода (%I+%Q+%M)	Питание	Дискретные входы	Аналоговые входы	Дискретные выходы	Аналоговые выходы
ПЛК100-24.Р-L	360 байт	=24В	8	нет	6 реле	нет
ПЛК100-24.Р-M	не ограничен	=24В	8	нет	6 реле	нет
ПЛК100-24.К-L	360 байт	=24В	8	нет	12 транз. ключей	нет
ПЛК100-24.К-M	не ограничен	=24В	8	нет	12 транз. ключей	нет
ПЛК100-220.Р-L	360 байт	~220В	8	нет	6 реле	нет
ПЛК100-220.Р-M	не ограничен	~220В	8	нет	6 реле	нет

Лицензионное ограничение области памяти ввода/вывода

Контроллеры ОВЕН ПЛК выпускаются в двух модификациях по лицензионному ограничению размера области памяти ввода/вывода (т.н. области %I+%Q+%M или области отображения процесса):

• ОВЕН ПЛК-Х.Х-M – контроллеры без лицензионного ограничения объема области памяти ввода/вывода;
• ОВЕН ПЛК-Х.Х-L – контроллеры с лицензионным ограничением объема области памяти ввода/вывода до 360 байт.

Контроллеры ОВЕН ПЛК-Х.Х-L имеют более низкую цену.

ВНИМАНИЕ! Лицензионное ограничение распространяется только на область памяти ввода/вывода (область отображения процесса). Максимальное количество внутренних переменных программы ПЛК не зависит от лицензионного ограничения и определяется только размером доступной оперативной памяти.

Выбор типа лицензии ОВЕН ПЛК

Для выбора типа лицензии ОВЕН ПЛК необходимо подсчитать объем доступной памяти ввода/вывода для организации сетевого обмена со всеми внешними устройствами.

Удобным способом, который позволяет точно проверить, хватит ли доступного объема памяти ввода/вывода, является способ создания проекта. Не приобретая контроллер, но установив на компьютере CoDeSys и Target-файл, вы можете создать проект и в окне PLC_Configuration подключить все необходимые модули. Если памяти достаточно, компиляция проекта пройдет успешно, если же нет – CoDeSys выдаст ошибку. При компиляции будут учтены все особенности, в том числе требования по выравниванию переменных. Для осуществления подобной проверки собственно программу контроллера писать не требуется.
