ПД100И модель 1х7 датчик c влагозащитой IP68

ПД100И модель 1х7 датчик c повышенной влагозащитой IP68

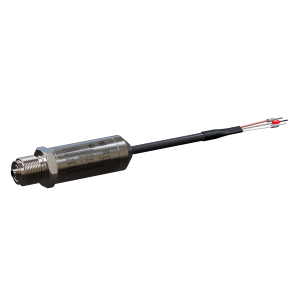

Датчики ОВЕН ПД100И модели 1х7 представляют собой преобразователи давления с резьбовым присоединением к процессу и электроподключением с помощью гидрометрического кабеля. Данная модель имеет максимальную степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр.

Преобразователи данной модели применяются в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара применяются клеммные коробки ОВЕН КК-01, КК-02.

Основные характеристики
Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
Верхний предел измеряемого давления (ВПИ) – ряд значений от 10 кПа до 4,0 МПа.
Перегрузочная способность не менее 200 % ВПИ.
Основная приведенная погрешность – 0,25; 0,5; 1,5 % ВПИ.
Степень пылевлагозащиты защиты конструкции датчика – IP68.


Выходной сигнал 4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность 0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды Корпус: -40…+100 °С, кабель: -5…+80 °С
Напряжение питания 12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности есть
Устойчивость к климатическим воздействиям УХЛ3.1
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса IP68
Диапазон рабочих температур окружающего воздуха –20…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 5 лет / 4 года
Методика поверки КУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес кабеля 0,2 кг / 0,3 кг / 0,8 кг на 10 м
